3. Installazione del termostato RKRTR

È possibile montare il termostato RKRTR sulla parete o
utilizzarlo come modello da tavolo.
3.1.
Il termostato RKRTR può essere montato a parete con le viti e i
tappi in dotazione. Vedere la figura 1.
Tale montaggio viene scelto quando si desidera installare il
sensore EKRTETS opzionale come sensore della temperatura
esterna.

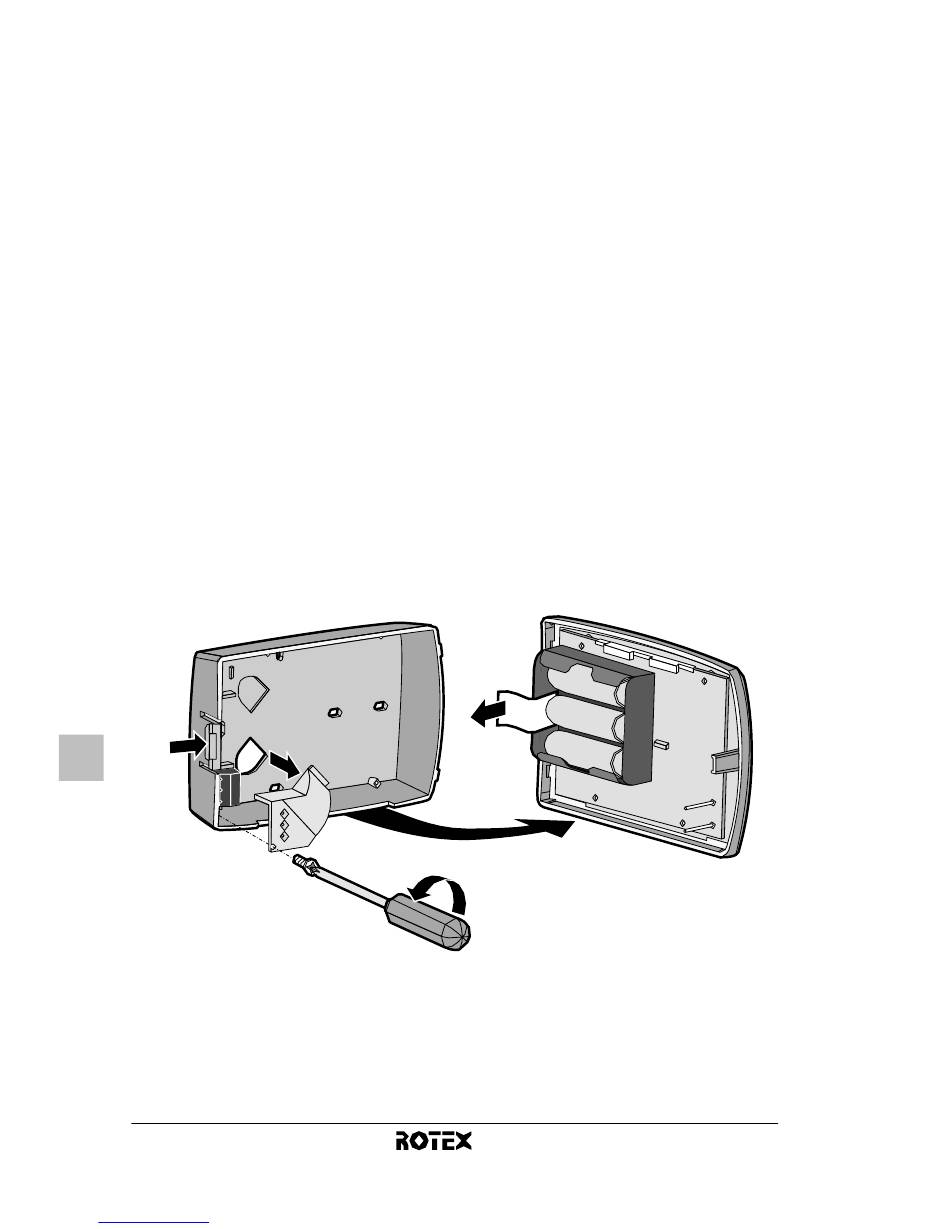

1 Premere delicatamente il coperchio sul lato sinistro del
termostato.
2 Rimuovere il coperchio anteriore tirandolo verso di sé.
3 Per il sensore EKRTETS, in alternativa è possibile svitare la
vite del supporto del cavo nell'angolo inferiore sinistro della
parte posteriore del termostato e rimuovere la protezione
trasparente del cavo.
4 Rimuovere l'isolatore delle batterie.
1
5 Realizzare fori nella parete tenendo conto della dimensioni
del termostato e inserire i tappi in dotazione nei fori.
Vedere la figura 4 (unità di misura: mm).
Manuale d'installazione
7
Downloaded from www.Manualslib.com
Installazione con montaggio a parete
3 3
manuals search engine
4
2
3
RKRTR + EKRTETS
Termostato ambiente
4PW56107-1
