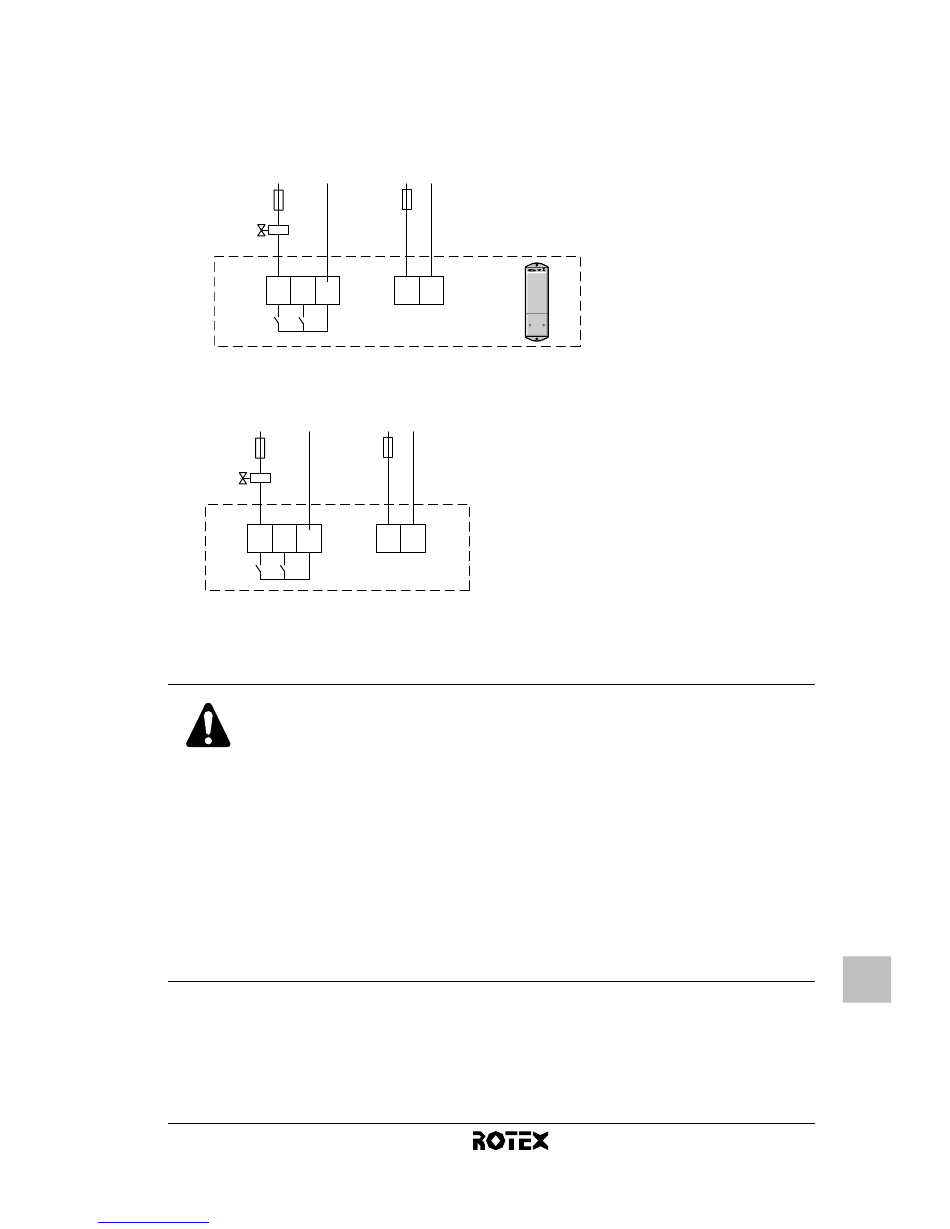

5b Para ligação à válvula motorizada, ligue-a ao receptor da
6
7
RKRTR + EKRTETS
Termóstato de ambiente
4PW56107-1
Downloaded from www.Manualslib.com
forma apresentada de seguida (para instalações só de
aquecimento).
1N~50 Hz 1N~50 Hz
230 VAC
L N
X1M H C
com
1N~50 Hz 1N~50 Hz
230 VAC 230 VAC
L N
X1M H C L N
com
RKRTR receiver
Os relés de saída (H e C são contactos isentos de tensão)
suportam, no máximo, uma carga de 4 A - 230 VAC.
Certifique-se de proteger a fonte de alimentação
com um fusível de 3 A (X2M).
Seleccione
conformidade com os regulamentos locais e a
legislação nacional.
É essencial incluir nas ligações eléctricas fixas um
interruptor geral (ou outra forma de interrupção do
circuito), com quebra de contacto em todos os pólos,
em conformidade com os regulamentos locais e
legislação nacional aplicável.
Volte a colocar a braçadeira onde se encontrava e aperte os
parafusos.
Feche a tampa do receptor e aperte os parafusos.
manuals search engine
230 VAC
L N
L N X2M
L N
X2M
os cabos de alimentação
Manual de instalação
em
