Rozdělovač x-net 1" pohodlí
CZ
s průtokoměrem

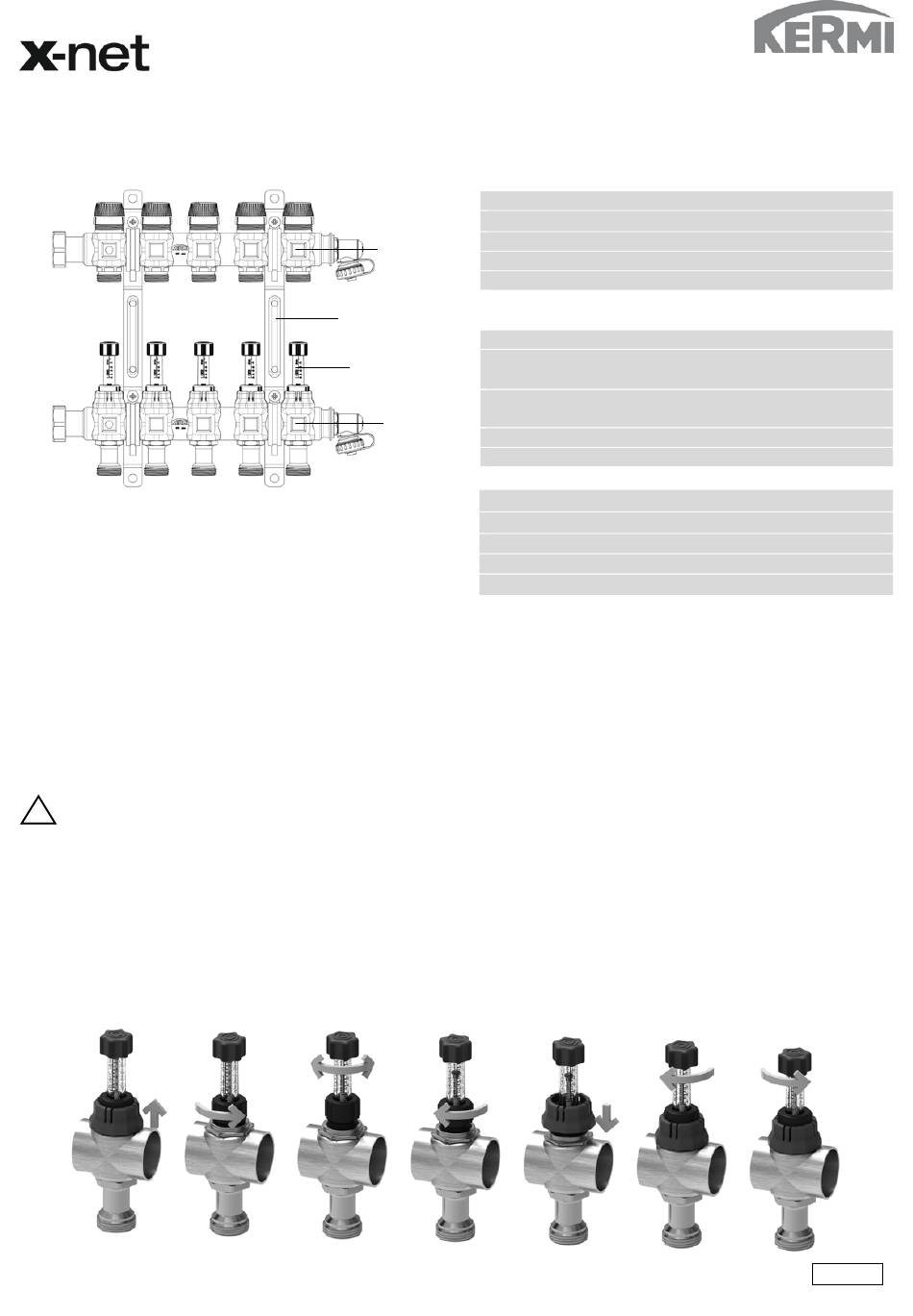

1. Rozsah dodávky / technické údaje
2. Bezpečnost
2.1 Použití v souladu s určeným účelem
Rozdělovač topného okruhu lze montovat vodorovně i svisle. Při použití musí být dodržena přípustná provozní teplota
(max. 70 °C), resp. přípustný provozní tlak (max. 6 bar). Potrubí je třeba zcela napustit vodou (topná voda podle VDI
2035).
2.2 Upozornění na nebezpečí
!
Při nastavení protékajícího množství vody v žádném případě nepoužívejte kleště nebo jiné nářadí.
2.3 Montáž
Rozdělovač topného okruhu smí montovat a obsluhovat pouze kvalifikovaný personál. Odborní technici si musí přečíst,
pochopit a dodržovat návod k obsluze (zejména kapitolu „Bezpečnost"). Záruka výrobce podle zákonných předpisů platí
pouze při dodržení výše uvedených podmínek.
3. Uvedení do provozu
Kermi GmbH • Pankofen-Bahnhof 1 • 94447 Plattling • Telefon (09931) 501-0 • www.kermi.cz • E-mail: info@kermi.de
Obsah:
1 Přívod topení s průtokoměrem
1 Zpátečka topení s termostatickými vložkami
Zpátečka
2 Nástěnný úchyt vč. šroubů a hmoždinek
1 Sada etiket pro označení topných okruhů
Nástěnný úchyt
Technické údaje rozdělovače:
Odbočky s vnitřním závitem G 3/4 a vnitřním kuželem
Průtokoměr
podle DIN EN 16313
Přípojka: převlečná matice 1" s vnitřním závitem pro
spoje těsněné naplocho
Přívod
Termostatický ventil M30x1,5
Napouštěcí a vypouštěcí ventily 1/2"
Technické údaje průtokoměru:
Přípustná provozní teplota: -10 °C až 70 °C
Max.provozní tlak: 6 bar
Hodnota kvs: 1,23 m³/h
Rozsah měření: 0,5 až 5 l/min
Návod k obsluze
13007804
