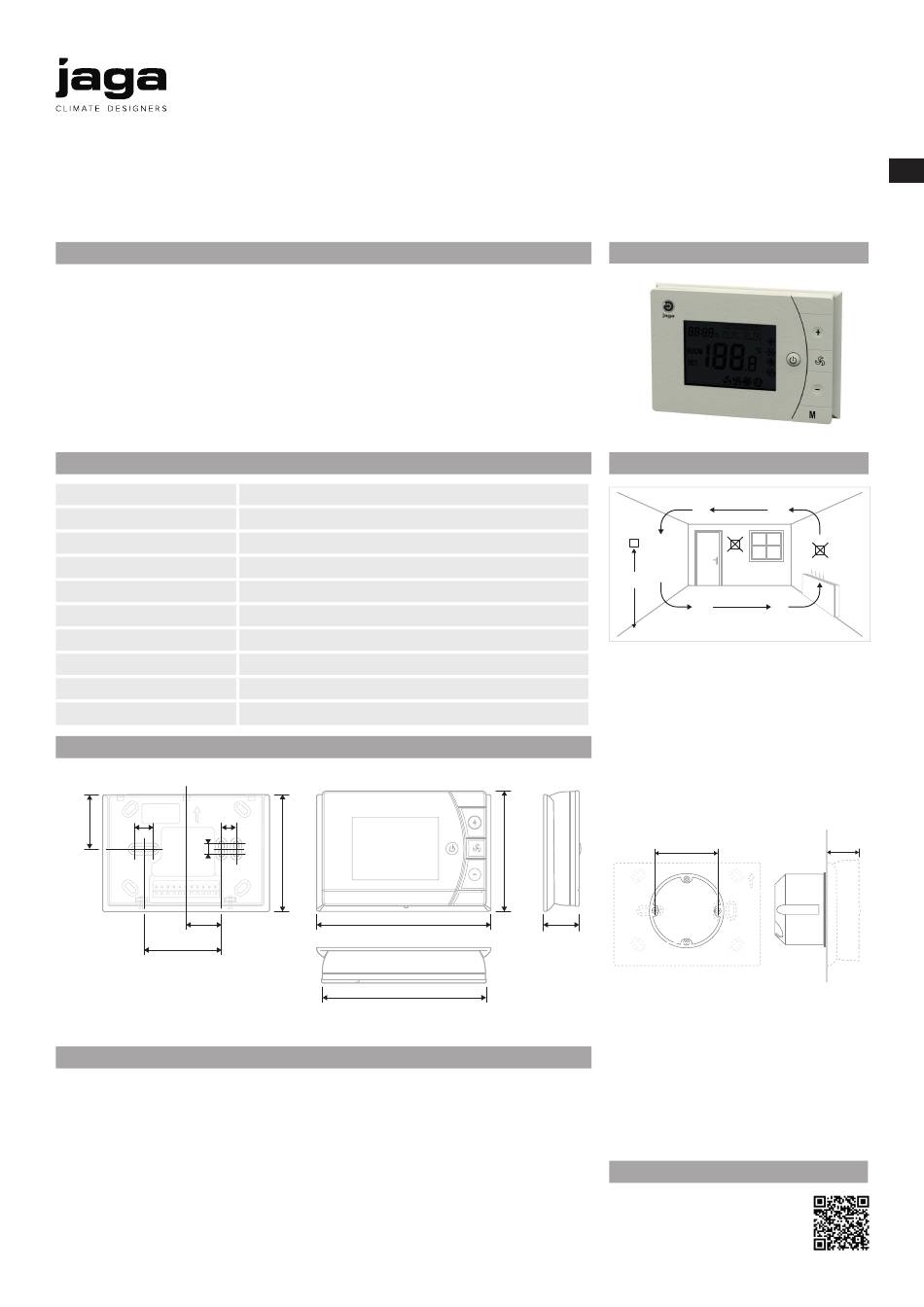

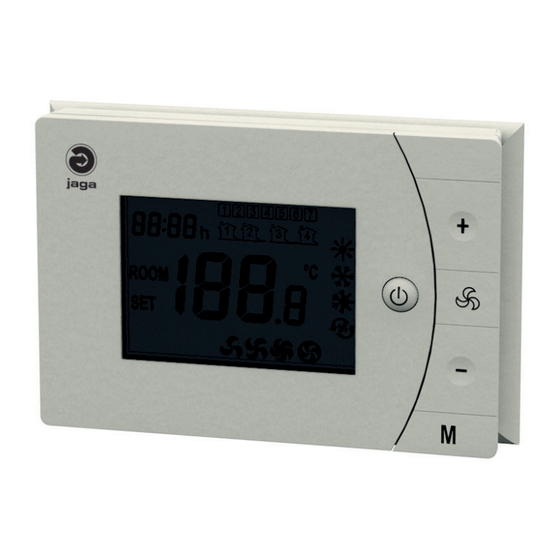

JAGA POKOJOVÝ TERMOSTAT JRT-200
INSTALACE, NASTAVENÍ & POUŽITÍ
Důležité informace: Jednotka musí být instalována a zapojena odpovědnou osobou v souladu s těmito instalačními pokyny a platnými národními a
místními předpisy. Pro účely kontroly a údržby musí být jednotka vždy přístupná. Pro zajištění bezchybné instalace a bezproblémového provozu si
pečlivě prostudujte a dodržujte pokyny obsažené v této příručce! Příručku uchovejte na bezpečném místě. Společnost JAGA neodpovídá za škody
způsobené nedodržením pokynům uvedených v této příručce.
POPIS
– 2- a 4-trubkové připojení:
– 4-trubka : Topení / Chlazení / Auto-change-over (přepínání)
– 2-trubka: Topení / Chlazení
– automatické nebo manuální ovládání otáček ventilátoru
– montáž do vestavěné instalační krabice/ Povrchová montáž přímo na zeď
– programovatelné časové zóny (5+1+1): pracovní dny (1-5), sobota (6), neděle (7)
– 0-10V výstup
– ovládání ventilu s 24V AC/DC nebo 230VAC termo- elektrickým motorem
– (při ručním ovládání) je možné, aby byl v ventilátor v provozu, dokud se nedosáhne "požadované
hodnoty"
TECHNICKÁ DATA
Z D R O J N A P Á J E N Í
S P O T Ř E B A E N E R G I E
R O Z S A H N A S T A V E N Í T E P L O T Y +10 ... +40°C
O K O L N Í T E P L O T A
R E L A T I V N Í V L H K O S T
PODSVÍCENÍ
ČIDLO
PŘESNOST
OCHRANNÁ TŘÍDA
KRYT
ROZMĚRY
M
1.4 1.2
4.25
0.4
3
6.5
CE -OZNAČENÍ
Označení CE dokládá, že výrobek byl posouzen před uvedením na trh a splňuje legislativní
požadavky EU:
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
24V AC/DC
200 mA
0 ... +40°C
85% max
Modré
NTC 10K, 3950 ohm bij 25°C
+ 1°C (+0.5°C)
IP30
ABS plast odpovídá normě UL94-5
9.3
14
13.4
JRT-200
UMÍSTĚNÍ
1.5 m
Termostat musí být instalován cca. 1,5 m nad
úrovní podlahy a mimo dosah vnějších vlivů,
jako jsou přímé sluneční světlo, průvan nebo
jiné zdroje tepla, které by mohly ovlivnit funkci
termostatu, stejně tak jako umístění
termostatu v blízkosti zdroje elektrických
kamen, televizorů či nástěnných nebo stolních
lamp. Zajistěte dostatečný prostor pro přístup
ke dvěma zámkům umístěných ve spodní části
stěnového krytu.
9.7
M
2.8
Namontujte Pokojový termostat JRT-100 do
vestavěné instalační krabice (60,3 mm
vycentrování). Minimální hloubka 45mm. Vnitřní
rozměr vestavěné instalační krabice musí být
alespoň Ø60mm nebo 50x50mm.
MANUÁL
www.jaga.com/downloads/
Briza/Manual_JRT200.pdf
/ 8751.050013
6 2.8
CZ
