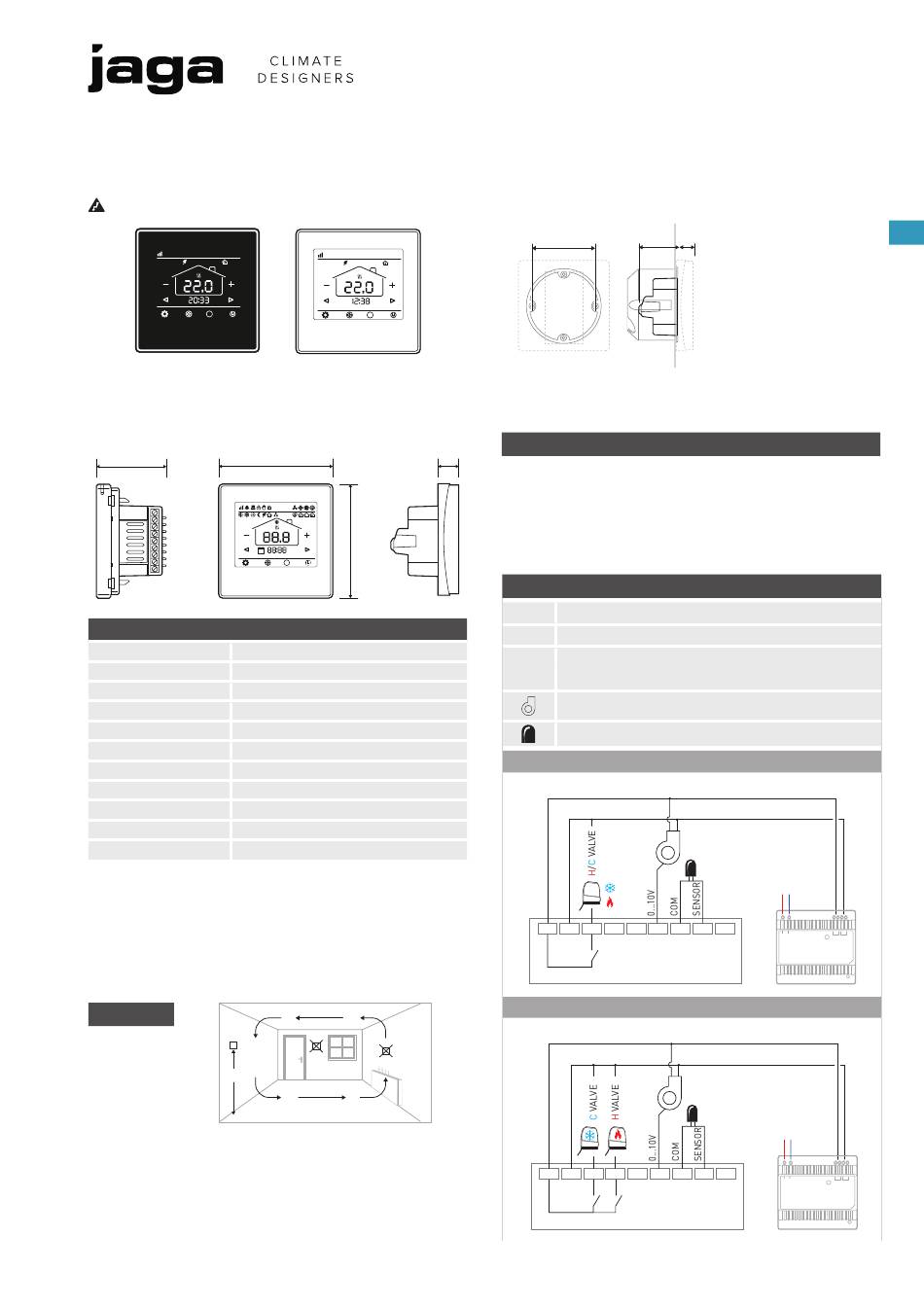

Jaga JRT-100TW Installations- Und Gebrauchsanleitung

Lesen Sie diese Anleitung für eine korrekte Installation des Geräts aufmerksam durch. Bitte befolgen Sie diese Anweisungen und bewahren Sie sie auf! Das Gerät muss für
Wartungsarbeiten immer zugänglich sein. Nur wenn der Inhalt dieser Anleitung strikt und umfassend beachtet wird, können Fehler vermieden werden und ist ein störungsfreier
Gebrauch möglich. Die Nichtbeachtung der Sicherheitshinweise, Montagevorschriften, Anweisungen, Warnungen und Hinweise in diesem Dokument kann zu Körperverlet-
zungen oder Schäden am Gerät führen. Bitte bewahren Sie diese Anweisungen Jaga n.v. kann nicht für Schäden haftbar gemacht werden, die durch Nichtbeachtung dieser
Gebrauchsanweisung verursacht wurden.
Verwenden sie immer den hauptschalter, um die stromversorgung abzuschalten
°C
H
M
JRT-100TW BLACK
8751.050019
5.1
Technische Daten
Bildschirm Touchscreen
Stromversorgung 24V AC/DC
Leistungsaufnahme 200 mA
Einstellbereich +10 > +30°C
Raumtemperatur 0 > +50°C
Relative Luftfeuchtigkeit 85% max
Hintergrundbeleuchtung Hellblau
Sensor NTC 10K, 3950 ohm bei 25°C
Genauigkeit + 1°C
Sicherheitsstufe IP30
Gehäuse ABS aus feuerfestem Kunststoff UL94-5
– Steuerung über WIFI (Smartphone App)
– Für 2-Rohr- oder 4-Rohr : Heizen - Kühlen
– automatische oder manuelle Steuerung der Lüftergeschwindigkeit
– Montage auf Einbaudose mit Schrauben
– programmierbare Zeitzonen - 7 Tage (1-7)
– 0-10V Fanspeed control
– 24V AC/DC Thermo-elektrischer Motor
!
ATTENTION
1.5 m
Montieren Sie das Raumthermostat ca. 1,5 m über dem Boden an einer Innenwand,
möglichst gegenüber der Heizquelle. Vermeiden Sie Außenwände und Zugluft von
Fenstern und Türen, direktes Sonnenlicht und andere Wärmequellen wie Fernseher,
Wand- oder Tischlampen, Kamine, Heizungsrohre usw. Stellen Sie sicher, dass der
Verriegelungsmechanismus auf der Unterseite des Thermostats leicht zugänglich
ist.
°C
%
°F
H
M
JRT-100TW WHITE
8751.050017
1.5
8.6
1 2 3 4 5 6
PRG
AUX
°C
8.6
%
°F
AM
H
PM
M
JAGA NV | ROOM THERMOSTAT JRT-100TW | MANUAL | 2024.01.15 | V.2.3
JAGA RAUMTHERMOSTAT JRT-100TW
Installations- und gebrauchsanleitung
4.6
6
Montieren Sie das Raumthermostat JRT.100 in einer Unterputzdose mit Schrau-
blöchern in einem Abstand von 60 mm von der Mitte zur Befestigung des Ther-
mostats. Mindesttiefe 45 mm (Tiefe abhängig von der Verkabelung). Die Innen-
größe der Box muss mindestens Ø60mm oder 50x50mm betragen.
CE-Zeichen :
Das CE-Zeichen zeigt an, dass dieses Gerät die grundlegenden Anforderungen der
Richtlinie erfüllt über:
– EN 61000-6-3:2007+A1:2011
– EN 61000-3-2:2006+A1:2009+A2:2009
– EN 61000-3-3:2008
– EN 61000-6-1:2007
* Verdrahtungsanschlüsse
H/C Heizen / Kühlen
H Heizen
C Kühlen
GND N
Briza / Clima Canal / Quatro Canal...
Optionaler externer Raumtemperaturfühler
2-pipes
1 2 3 4 5 6
4-pipes
1 2 3 4 5 6
1.5
+
24V DC
-
230 VAC
L1 N
7 8 9
L N + -
+
24V DC
-
230 VAC
L1 N
7 8 9
L N + -
DE
