Jaga JRT-300 Installation, Einrichtung Und Bedienung

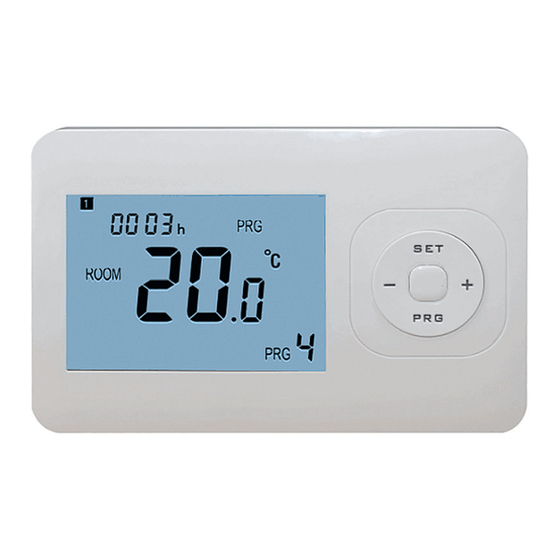

Programmierbares Jaga Raumthermostat JRT-300
• Installation, Setup & Bedienungsanleitung
WICHTIG: Diese Montageanleitung führt Sie durch die weiteren Schritte der Installation, Konfiguration und Verwendung des Jaga Raumther-
mostat. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit Sie bei Bedarf darauf zurückgreifen können.
Eigenschaften
• Nur für den Heizbetrieb
• Übersichtliche Anzeige mit Hintergrundbeleuchtung
• 3 programmierbare Zeitzonen (5+1+1): Arbeitstage (1-5), Samstag (6) und
Sonn-tag (7)
• Das Display zeigt sowohl die eingestellte Temperatur als auch die
gemessene Temperatur
• Temperatur in °Celsius
• Montage mit Schrauben an Unterputzdose oder direkt an der Wand
• Mit Einbaurahmen
Technische Daten
Energieversorgung:
Backup-Speicherung:
Max. Spannung / (Ohm) Last:
Programmierbare Zeitzonen:
Einstellbereich:
Genauigkeit:
Abmessungen des Thermostats: mit Einbaurahmen: 135mm x 87.5 mm x 27mm.
Gehäuse:
Schutzklasse
Zertifizierung:
Produkthandbuch
• das vorliegende Handbuch ist wesentlicher Bestandteil des Produkts und muss
zusammen mit dem Gerät zum schnellen und einfachen Nachschlagen aufbe-
wahrt werden
• stellen Sie sicher, dass Sie alle in diesem Handbuch genannten Sicherheitsricht-
linien, Sicherheitsanweisungen, Warnungen und Hinweise zur Vorsicht verste-
hen und befolgen
• der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser An-
leitung oder unbefugte Änderungen an diesem Produkt entstehen
Abmessungen
11.8
6.2
9.9
CE-Kennzeichnung
Mit der CE Kennzeichung wird dokumentiert, dass das Gerät die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllt.
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
2 x AAA1.5 V, Alkali-Batterien
EEPROM
8 A.
Wochenprogramm : 5 + 1 + 1, 2 Perioden pro Tag
5°C ~ 30°C, in Schritten von 0.5°C.
+/- 0.5°C
ABS nach UL94-5 feuerhemmenden Kunststoff,
weiß
IP 20
CE
13.5
SET
8
PRG
JRT-300
ACHTUNG !!
1.5 m
Der günstigste Montageort ist meistens im Haupt-
wohnraum an einer Innenwand in ca. 1,5 m Höhe. Der
Anbringungsort sollte so gewählt werden, dass weder
die Zugluft von Tür oder Fenster noch Wärmequel-
len wie Heizkörper, Kaminwand, Fernsehgerät oder
Sonnenstrahlen das Regelgerät direkt beeinflussen
können. Hier soll das Regelgerät die zirkulierende
Raumluft , ungehindert von Möbeln, Vorhängen oder
sonstigen Gegenständen erfassen können. Im Zim-
mer, in dem das Regelgerät angebracht ist, müssen
alle Heizkörper-Ventile voll geöffnet sein, wenn die
Raumtemperaturtaufschaltung aktiviert ist.
UP
2.7
8.75
Montieren Sie den JRT-100 Raumtemperaturregler
auf eine Unterputzdose (Schrauben 60,3 mm Befesti-
gungsabstand). Das Innenmaß des Unterputzdose muss
mindestens Ø60mm oder 50x50mm sein.
2.3
Deze handleiding is beschikbaar in het NEDERLANDS:
http://theradiatorfactory.com/jrt_300_benl
Ce manuel est disponible en FRANÇAIS:
http://theradiatorfactory.com/jrt_300_belu
http://theradiatorfactory.com/jrt_300_fr
Dieses Handbuch ist erhältlich in DEUTSCH:
http://theradiatorfactory.com/jrt_300_de
This manual is available in ENGLISH:
http://theradiatorfactory.com/jrt_300_int
8751.050014
6
UP
2.7
