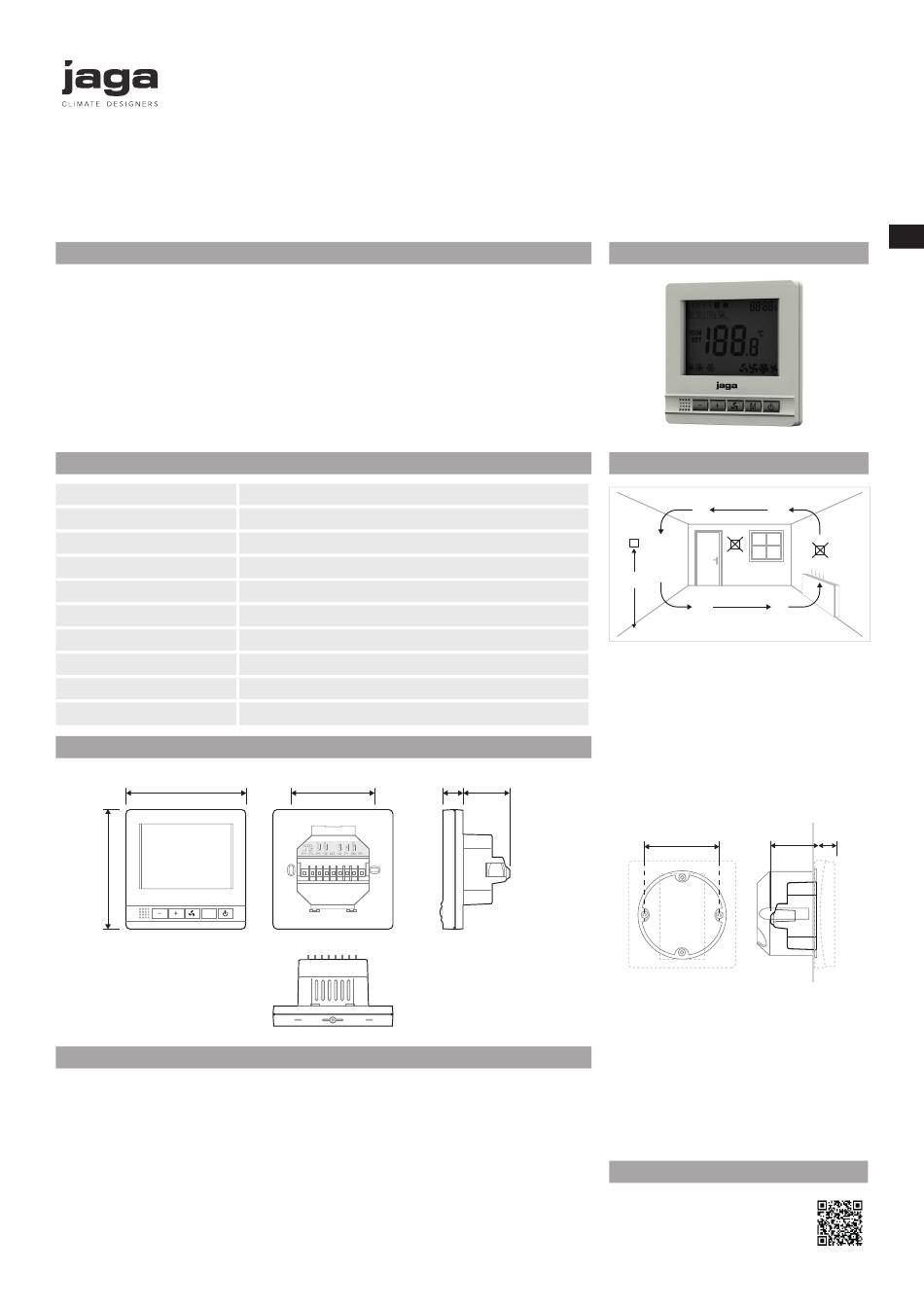

Jaga JRT-100 Installation, Einstellungen & Verwendung

JAGA RAUMTHERMOSTAT JRT-100
INSTALLATION , EINSTELLUNGEN & VERWENDUNG
Wichtige Informationen : Lesen Sie diese Anleitung für eine korrekte Installation des Geräts aufmerksam durch. Bitte befolgen Sie diese Anweisungen und bewahren Sie sie auf! Das
Gerät muss für Wartungsarbeiten immer zugänglich sein. Nur wenn der Inhalt dieser Anleitung strikt und umfassend beachtet wird, können Fehler vermieden werden und ist ein störungs-
freier Gebrauch möglich. Die Nichtbeachtung der Sicherheitshinweise, Montagevorschriften, Anweisungen, Warnungen und Hinweise in diesem Dokument kann zu Körperverletzungen
oder Schäden am Gerät führen. Bitte bewahren Sie diese Anweisungen . Jaga n.v. kann nicht für Schäden haftbar gemacht werden, die durch Nichtbeachtung dieser Gebrauchsanweisung
verursacht wurden.

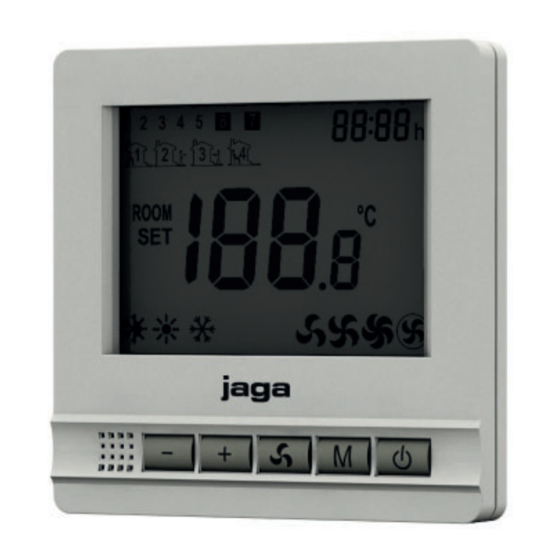

PRODUKTBESCHREIBUNG
– 2-Rohr und 4-Rohr Anschluss :
– 4-Rohr Anschluss : Heizen / Kühlen / Auto-change-over
– 2-rohr anschluss : Heizen / Kühlen
– automatische oder manuelle Steuerung der Lüftergeschwindigkeit
– Montage auf Einbaudose mit Schrauben
– programmierbare Zeitzonen (5+1+1): Montag - Freitag (1-5), Samstag (6), Sonntag (7)
– 0-10V Ausgang
– Regelung der Ventile mit 24V AC/DC thermoelektrischer Stellantrieb
– Möglichkeit, den Lüfter nach Erreichen des "Sollwertes" zu betreiben (Handbetrieb)
TECHNISCHE DATEN
STROMVERSORGUNG
LEISTUNGSAUFNAHME
EINSTELLBEREICH
RAUMTEMPERATUR
RELATIVE LUFTFEUCHTIGKEIT
HINTERGRUNDBELEUCHTUNG
SENSOR
GENAUIGKEIT
SICHERHEITSSTUFE
GEHÄUSE
ABMESSUNGEN
8.6
8.6
M
CE-ZEICHEN
Das CE-Zeichen zeigt an, dass dieses Gerät die grundlegenden Anforderungen der Richtlinie erfüllt über:
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
24V AC/DC
200 mA
+10 ... +40°C
0 ... +40°C
85% max
Blau
NTC 10K, 3950 Ohm bei 25°C.
+ 1°C (+0.5°C)
IP30
ABS mit UL94-5 selbstlöschenden Kunststoff
6
JAGA NV | ROOM THERMOSTAT JRT-100 | MANUAL | 15 JANUARI 2024, 11:11 | V.5.2
JRT-100
RICHTLINIEN ZUR PLATZIERUNG VON GERÄTEN
Montieren Sie das Raumthermostat ca. 1,5 m über dem
Boden an einer Innenwand, möglichst gegenüber der
Heizquelle. Vermeiden Sie Außenwände und Zugluft von
Fenstern und Türen, direktes Sonnenlicht und andere
Wärmequellen wie Fernseher, Wand- oder Tischlampen,
Kamine, Heizungsrohre usw. Stellen Sie sicher, dass
der Verriegelungsmechanismus auf der Unterseite des
Thermostats leicht zugänglich ist.
1.4 3.4
Montieren Sie das Raumthermostat JRT.100 in einer
Unterputzdose mit Schraublöchern in einem Abstand von
60 mm von der Mitte zur Befestigung des Thermostats.
Mindesttiefe 45 mm (Tiefe abhängig von der Verkabelung).
Die Innengröße der Box muss mindestens Ø60mm oder
50x50mm betragen.
ANLEITUNG
www.jaga.com/downloads/Briza/Man-
ual_JRT100.pdf
/ 8751.050012
1.5 m
4.6
6
