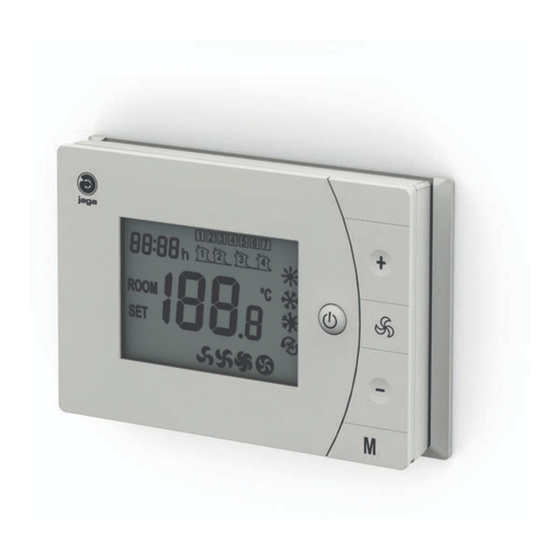

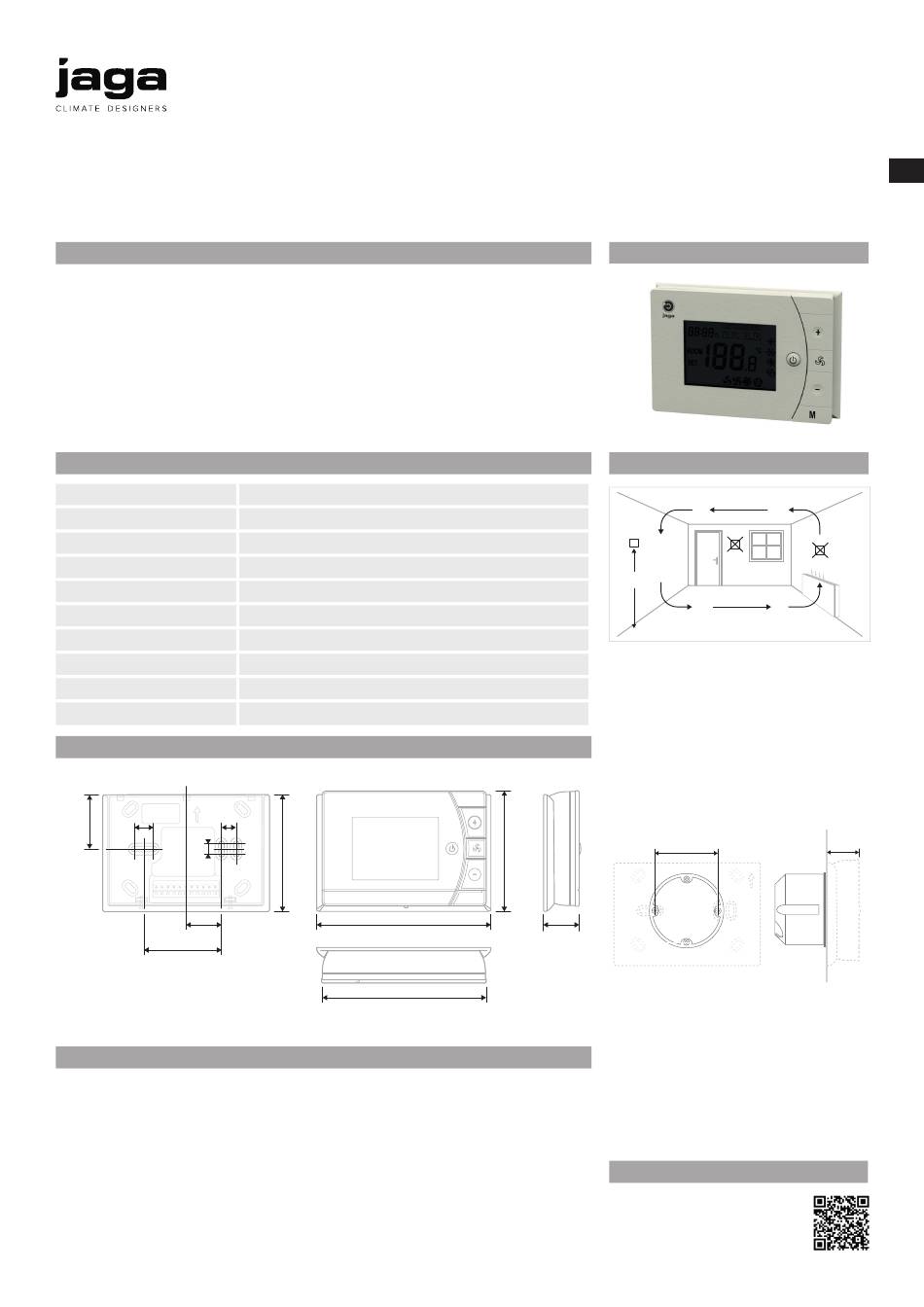

JAGA KAMERTHERMOSTAAT JRT-200
INSTALLATIE , INSTELLINGEN & GEBRUIK
Belangrijke info : Lees de handleiding aandachtig voor een correcte installatie van het toestel. Alleen wanneer de inhoud van deze handleiding volledig
wordt nageleefd, kunnen fouten worden voorkomen en is een storingsvrij gebruik mogelijk. Wanneer de veiligheidsvoorschriften, montagevoorwaar-
den, aanwijzigen, waarschuwingen en opmerkingen in dit document niet worden opgevolgd, kan dit lichamelijk letsel of schade aan de unit tot gevolg
hebben. Gelieve deze instructies te bewaren . Jaga n.v. kan niet aansprakelijk worden gesteld voor schade ontstaan door het niet naleven van deze
handleiding.
PRODUCTBESCHRIJVING
–  2- en 4-pijpsaansluiting :
–  4-pijpsaansluiting : Verwarmen / Koelen / Auto-change-over
–  2-pijpsaansluiting : Verwarmen / Koelen
–  automatische of manuele ventilator-snelheid regeling
–  montage op inbouw-doos met schroeven / Montage rechtstreeks op wand
–  programmeerbare tijdzones (5+1+1): maandag - vrijdag (1-5), zaterdag (6), zondag (7)
– 0-10V uitgang
–  regeling ventielen met 24V AC/DC of 230VAC thermo-elektrische motor
–  mogelijkheid om de ventilator te laten draaien eenmaal "setpunt" bereikt is (manuele bediening)
TECHNISCHE GEGEVENS
VOEDING
STROOMOPNAME
INSTELBEREIK
OMGEVINGSTEMPERATUUR
RELATIEVE VOCHTIGHEID
BACK-LIGHT
SENSOR
NAUWKEURIGHEID
VEILIGHEIDSKLASSE
BEHUIZING
AFMETINGEN
M
1.4
1.2
4.25
0.4
3
6.5
CE-MARKERING
Met de CE-markering wordt aangegeven dat dit toestel voldoet aan de fundamentele vereisten
van de richtlijn over:
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
24V AC/DC
200 mA
+10 ... +40°C
0 ... +40°C
85% max
Blauw
NTC 10K, 3950 ohm bij 25°C
+ 1°C (+0.5°C)
IP30
ABS met UL94-5 brandvertragende kunststof
9.3
14
13.4
JRT-200
RICHTLIJNEN PLAATSING TOESTEL
1.5 m
Installeer de kamerthermostaat op ca.1.5 m
boven de vloer tegen een binnenmuur, zo mo-
gelijk tegenover de verwarmingsbron. Vermijd
buitenmuren en tocht van ramen en deuren,
direct zonlicht en andere warmtebronnen zoals
TV's, wand- of tafellampen, open haarden,
verwarmingsbuizen, enz. Zorg dat het vergren-
delingsmechanisme aan de onderkant van de
thermostaat gemakkelijk bereikbaar is.
9.7
M
2.8
Monteer de thermostaat in een inbouwdoos met
schroefgaten op 60 mm hartafstand voor het
bevestigen van de thermostaat. Minimum diepte
45mm, (de diepte is afhankelijk van de beka-
beling). De interne afmeting van de doos moet
minstens Ø60mm of 50x50mm zijn.
HANDLEIDING
www.jaga.com/downloads/
Briza/Manual_JRT200.pdf
/ 8751.050013
6
2.8
NL
