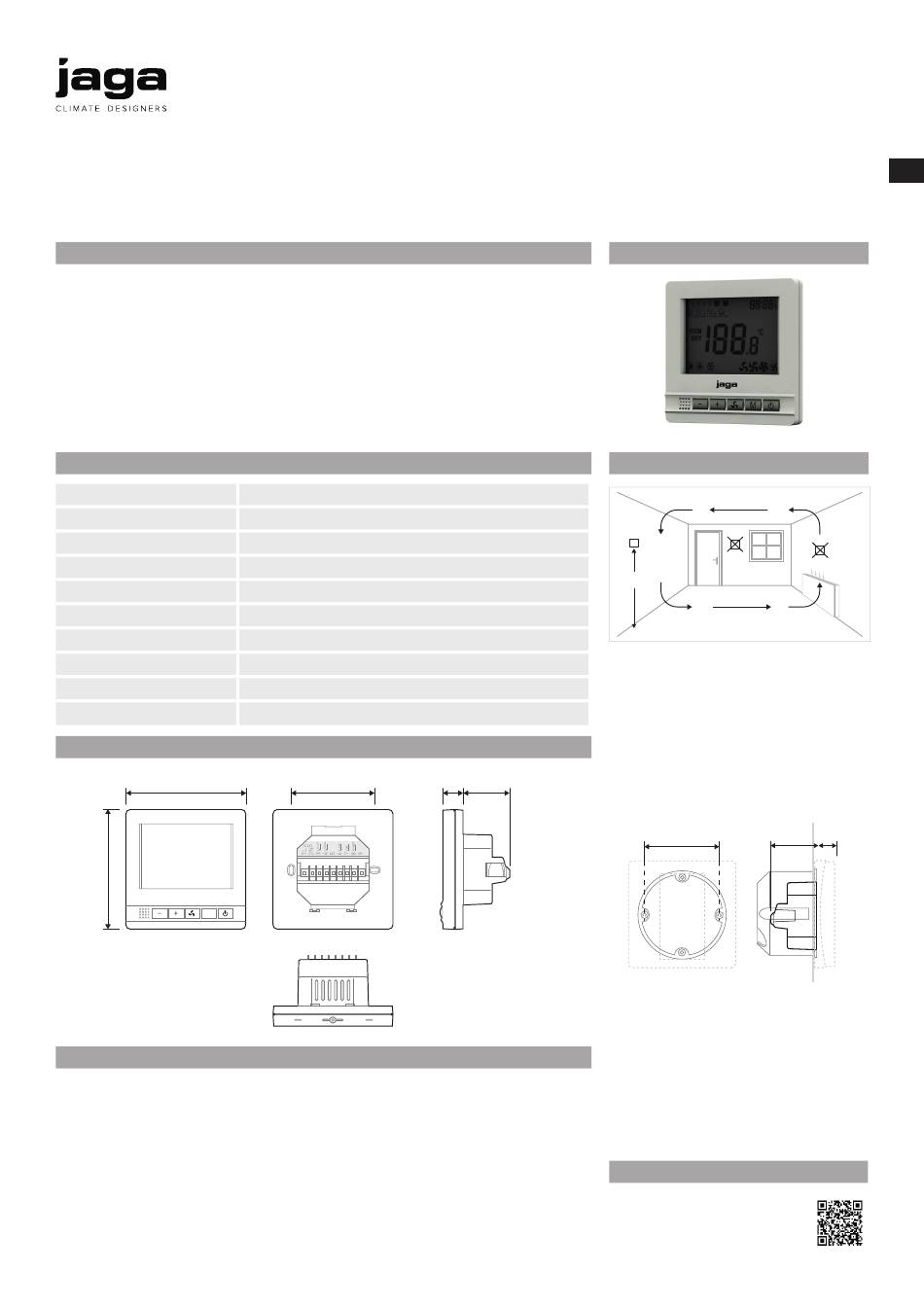

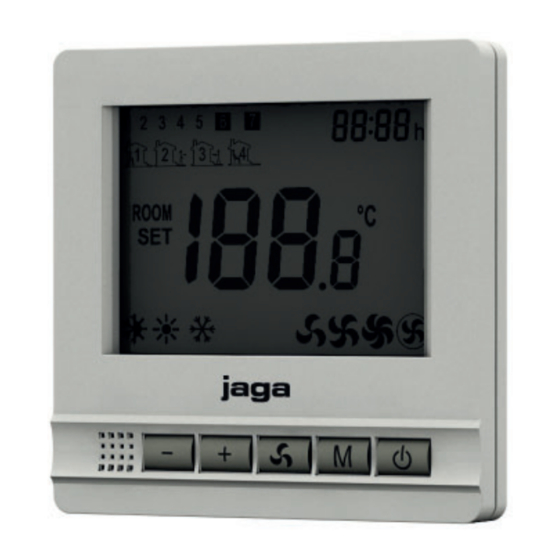

JAGA POKOJOVÝ TERMOSTAT JRT-100
INSTALACE , NASTAVENÍ & POUŽITÍ
Důležité informace: Jednotka musí být instalována a zapojena odpovědnou osobou v souladu s těmito instalačními pokyny a platnými národními a
místními předpisy. Pro účely kontroly a údržby musí být jednotka vždy přístupná. Pro zajištění bezchybné instalace a bezproblémového provozu si
pečlivě prostudujte a dodržujte pokyny obsažené v této příručce! Příručku uchovejte na bezpečném místě. Společnost JAGA neodpovídá za škody
způsobené nedodržením pokynům uvedených v této příručce.
POPIS
– 2- a 4-trubkové připojení:
– 4-trubka : Topení / Chlazení / Auto-change-over (přepínání)
– 2-trubka: Topení / Chlazení
– automatické nebo manuální ovládání otáček ventilátoru
– montáž do vestavěné instalační krabice
– programovatelné časové zóny (5+1+1): p racovní dny (1-5), sobota (6), neděle (7)
– 0-10V výstup
– ovládání ventilů s 24V AC/DC termo-elektrickým motorem
– (při ručním ovládání) je možné, aby byl v ventilátor v provozu, dokud se nedosáhne "požadované
hodnoty"
TECHNICKÁ DATA
Z D R O J N A P Á J E N Í
S P O T Ř E B A E N E R G I E
R O Z S A H N A S T A V E N Í T E P L O T Y +10 ... +40°C
O K O L N Í T E P L O T A
R E L A T I V N Í V L H K O S T
P O D S V Í C E N Í
Č I D L O
P Ř E S N O S T
O C H R A N N Á T Ř Í D A
K R Y T
ROZMĚRY
8.6
8.6
M
CE - OZNAČENÍ
Označení CE dokládá, že výrobek byl posouzen před uvedením na trh a splňuje legislativní
požadavky EU:
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
24V AC/DC
200 mA
0 ... +40°C
85% max
Modré
NTC 10K, 3950 ohm při 25°C
+ 1°C (+0.5°C)
IP30
ABS plast odpovídá normě UL94-5
6
JRT-100
UMÍSTĚNÍ
Termostat musí být instalován cca. 1,5 m nad
úrovní podlahy a mimo dosah vnějších vlivů,
jako jsou přímé sluneční světlo, průvan nebo
jiné zdroje tepla, které by mohly ovlivnit funkci
termostatu, stejně tak jako umístění
termostatu v blízkosti zdroje elektrických
kamen, televizorů či nástěnných nebo stolních
lamp. Zajistěte dostatečný prostor pro přístup
1.4 3.4
ke dvěma zámkům umístěných ve spodní části
stěnového krytu.
Namontujte Pokojový termostat JRT-100 do
vestavěné instalační krabice (60,3 mm
vycentrování). Minimální hloubka 45mm.
Vnitřní rozměr vestavěné instalační krabice
musí být alespoň Ø60mm nebo 50x50mm.
MANUÁL
www.jaga.com/downloads/
Briza/Manual_JRT100.pdf
/ 8751.050012
1.5 m
4.6
6
CZ
1.5
