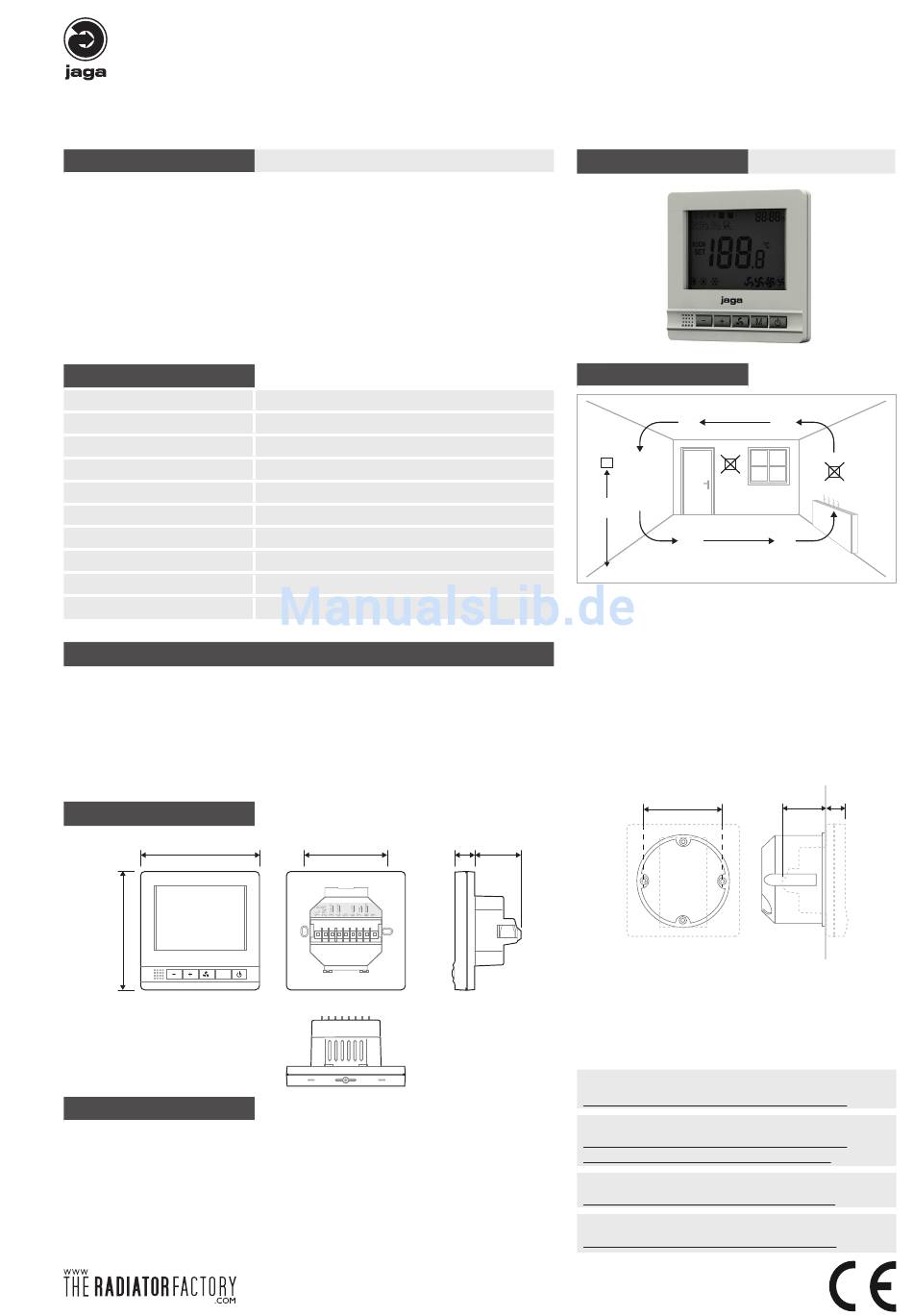

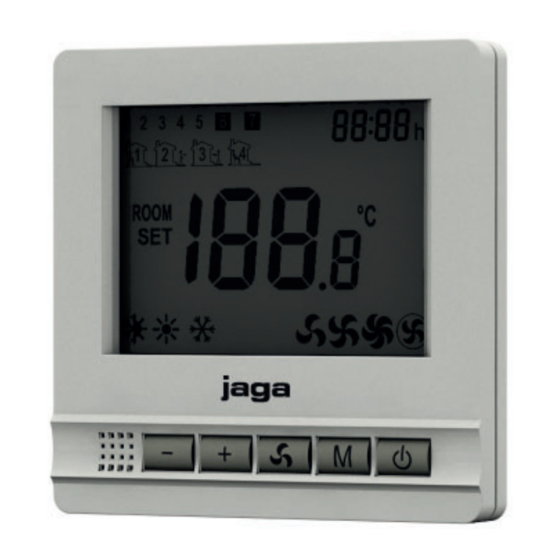

Jaga Raumthermostat JRT-100 Installation, Setup & Bedienungsanleitung
WICHTIG: Diese Montageanleitung führt Sie durch die weiteren Schritte der Installation, Konfiguration und Verwendung des Jaga Raumther-
mostat. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit Sie bei Bedarf darauf zurückgreifen können.
Eigenschaften
• Für 2- und 4-Rohr-Fan Coil-Systeme
• (4-Leiter): Heiz- oder Kühlbetrieb / Auto-Umschaltung Heizen und Kühlen
• (2-Leiter): Heiz- oder Kühlbetrieb
• automatische oder manuelle Kontrolle der Lüftergeschwindigkeit
• Montage auf Unterputzdose
• 2 programmierbare Zeitzonen
• 0-10V Ausgang
• Nur für 24V AC / DC Ventile
• Optional externer Raumtemperaturfühler (Bestellcode: 24800.00053032)
Technische Daten
Energieversorgung
Energieverbrauch
Sollwertbereich
Umgebungstemperatur
Relative Luftfeuchtigkeit
Back-light (Hintergrundlicht)
Sensor
Genauigkeit
Schutzklasse
Gehäuse
Produktdokumentation:
• Das vorliegende Handbuch ist wesentlicher Bestandteil des Produkts und muss
zusammen mit dem Gerät zum schnellen und einfachen Nachschlagen
aufbewahrt werden.
• Stellen Sie sicher, dass Sie alle in diesem Handbuch genannten
Sicherheitsrichtlinien, Sicherheitsanweisungen, Warnungen und Hinweise zur
Vorsicht verstehen und befolgen.
• Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser
Anleitung oder unbefugte Änderungen an diesem Produkt entstehen
Abmessungen:
8.6
8.6
M
CE-mark
Mit der CE Kennzeichung wird dokumentiert, dass das Gerät die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllt.
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
24V AC/DC
200 mA
+10 > +40°C
0 > +40°C
85% max
NTC 10K, 3950 ohm bei 25°C
+ 1 ° C (Stufenregelung + 0,5 ° C)
IP30
ABS, um UL94-5 feuerhemmenden Kunststoff
6
JRT-100
ACHTUNG !!
1.5 m
Der günstigste Montageort ist meistens im Haupt-
wohnraum an einer Innenwand in ca. 1,5 m Höhe. Der
Anbringungsort sollte so gewählt werden, dass weder
die Zugluft von Tür oder Fenster noch Wärmequel-
len wie Heizkörper, Kaminwand, Fernsehgerät oder
Sonnenstrahlen das Regelgerät direkt beeinflussen
können. Hier soll das Regelgerät die zirkulierende
Raumluft , ungehindert von Möbeln, Vorhängen oder
sonstigen Gegenständen erfassen können. Im Zim-
mer, in dem das Regelgerät angebracht ist, müssen
alle Heizkörper-Ventile voll geöffnet sein, wenn die
Raumtemperaturtaufschaltung aktiviert ist.
1.4 3.4
Montieren Sie den JRT-100 Raumtemperaturregler
auf eine Unterputzdose (Schrauben 60,3 mm Befesti-
gungsabstand). Einbautiefe von mindestens 45 mm.
Das Innenmaß des Unterputzdose muss mindestens
Ø60mm oder 50x50mm sein.
Deze handleiding is beschikbaar in het NEDERLANDS:
http://theradiatorfactory.com/jrt_100_benl
Ce manuel est disponible en FRANÇAIS:
http://theradiatorfactory.com/jrt_100_belu
http://theradiatorfactory.com/jrt_100_fr
Dieses Handbuch ist erhältlich in DEUTSCH:
http://theradiatorfactory.com/jrt_100_de
This manual is available in ENGLISH:
http://theradiatorfactory.com/jrt_100_int
8751.050012
3.4 1.4
