Jaga JRT-200 Installation, Einrichtung Und Bedienung

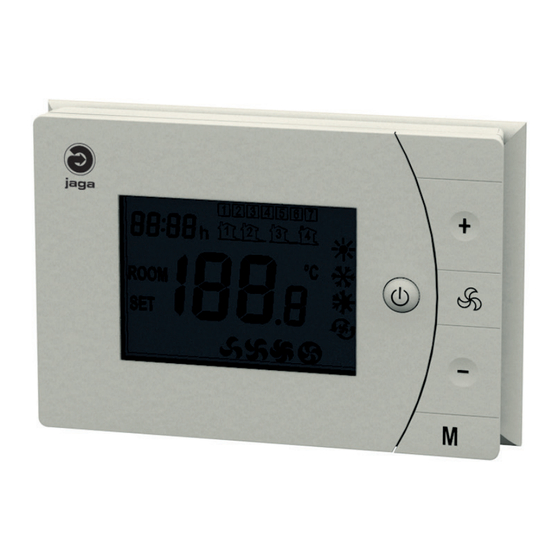

Jaga Raumthermostat JRT-200 Installation, setup & Bedienungsanleitung
WICHTIG: Diese Montageanleitung führt Sie durch die weiteren Schritte der Installation, Konfiguration und Verwendung des Jaga Raumther-
mostat. Bewahren Sie dieses Handbuch an einem sicheren Ort auf, damit Sie bei Bedarf darauf zurückgreifen können.
Eigenschaften
• Für 2- und 4-Rohr-Fan Coil-Systeme
• (4-Leiter): Heiz- oder Kühlbetrieb / Auto-Umschaltung Heizen und Kühlen
• (2-Leiter): Heiz- oder Kühlbetrieb
• automatische oder manuelle Kontrolle der Lüftergeschwindigkeit
• Montage mit Schrauben an Unterputzdose oder direkt an der Wand
• 2 programmierbare Zeitzonen (5+1+1): Arbeitstage (1-5), Samstag (6) und Sonn-
tag (7)
• 0-10V Ausgang
• Steuerung Ventile mit 24V AC / DC oder 230VAC thermoelektrischen Motor
• Es ist (bei manueller Bedienung) möglich die Ventilation zu aktivieren, sobald
der „set point" (Sollwert) erreicht ist.
Technische Daten
Energieversorgung
Energieverbrauch
Sollwertbereich
Umgebungstemperatur
Relative Luftfeuchtigkeit
Back-light (Hintergrundlicht
Sensor
Genauigkeit
Schutzklasse
Gehäuse
Produkthandbuch
• das vorliegende Handbuch ist wesentlicher Bestandteil des Produkts und muss
zusammen mit dem Gerät zum schnellen und einfachen Nachschlagen aufbe-
wahrt werden.
• stellen Sie sicher, dass Sie alle in diesem Handbuch genannten Sicherheitsricht-
linien, Sicherheitsanweisungen, Warnungen und Hinweise zur Vorsicht verste-
hen und befolgen.
• der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser An-
leitung oder unbefugte Änderungen an diesem Produkt entstehen
Abmessungen
M
1.4 1.2
4.25
0.4
3
6.5
CE-mark
Mit der CE Kennzeichung wird dokumentiert, dass das Gerät die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllt.
• EN 61000-6-3:2007+A1:2011
• EN 61000-3-2:2006+A1:2009+A2:2009
• EN 61000-3-3:2008
• EN 61000-6-1:2007
24V AC/DC
200 mA
+10 > +40°C
0 > +40°C
85% max
NTC 10K, 3950 ohm bei 25°C
+ 1 ° C (Stufenregelung + 0,5 ° C)
IP30
ABS, nach UL94-5 feuerhemmender Kunststoff
9.3
14
13.4
JRT-200
ACHTUNG !!
1.5 m
Der günstigste Montageort ist meistens im Haupt-
wohnraum an einer Innenwand in ca. 1,5 m Höhe. Der
Anbringungsort sollte so gewählt werden, dass weder
die Zugluft von Tür oder Fenster noch Wärmequel-
len wie Heizkörper, Kaminwand, Fernsehgerät oder
Sonnenstrahlen das Regelgerät direkt beeinflussen
können. Hier soll das Regelgerät die zirkulierende
Raumluft , ungehindert von Möbeln, Vorhängen oder
sonstigen Gegenständen erfassen können. Im Zim-
mer, in dem das Regelgerät angebracht ist, müssen
alle Heizkörper-Ventile voll geöffnet sein, wenn die
Raumtemperaturtaufschaltung aktiviert ist.
9.7
Montieren Sie den JRT-200 Raumtemperaturregler
M
auf eine Unterputzdose (Schrauben 60,3 mm Befesti-
gungsabstand). Einbautiefe von mindestens 45 mm.
2.8
Das Innenmaß des Unterputzdose muss mindestens
Ø60mm oder 50x50mm sein.
Deze handleiding is beschikbaar in het NEDERLANDS:
http://theradiatorfactory.com/jrt_200_benl
Ce manuel est disponible en FRANÇAIS:
http://theradiatorfactory.com/jrt_100_belu
http://theradiatorfactory.com/jrt_200_fr
Dieses Handbuch ist erhältlich in DEUTSCH:
http://theradiatorfactory.com/jrt_200_de
This manual is available in ENGLISH:
http://theradiatorfactory.com/jrt_200_int
8751.050013
6
2.8
