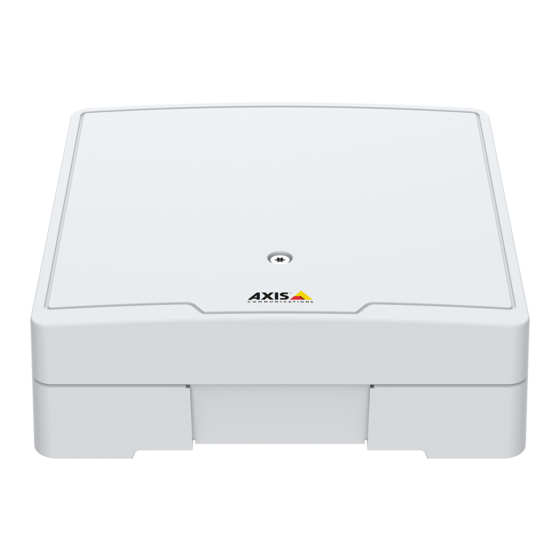

AXIS A1601 Network Door Controller Lösungsübersicht Lösungsübersicht Der Netzwerk-Türcontroller kann einfach an ein bestehendes IP-Netzwerk angeschlossen und darüber mit Strom versorgt werden. Besondere Kabel sind nicht erforderlich.
Seite 4
AXIS A1601 Network Door Controller Lösungsübersicht Netzwerk-Türcontroller sind mit intelligenten Funktion ausgestattete Geräte, die einfach in Türnähe angebracht werden können. Sie können bis zu zwei Lesegeräte mit Strom versorgen und steuern.
AXIS A1601 Network Door Controller Produktübersicht Produktübersicht Türanschluss auf Seite 42 (2 St.) Lesegerätanschluss auf Seite 41 (2 St.) Steuertaste auf Seite 40 Überstrom-LED des Lesegerätes Überstrom-LED Zusatzanschluss auf Seite 44 Relaisanschluss auf Seite 43 (2 St.) Relaisbrücke (2 St.) Relay-LED (2 St.)
Seite 6
AXIS A1601 Network Door Controller Produktübersicht 14 Netzwerk-LED 15 Netzwerk-Anschluss auf Seite 40 16 Externer Anschluss auf Seite 45 17 Umkehrbare Kabelabdeckung 18 Position Erdung...
Das Gerät im Netzwerk ermitteln Das Gerät im Netzwerk ermitteln Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows® IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden.
Türcontrollers an. Mithilfe dieser Angaben lässt sich der Türcontroller im Netzwerk identifizieren. Beim ersten Zugriff auf das Axis Produkt werden Sie auf der Übersichtsseite aufgefordert, die Hardware zu konfigurieren, Datum und Uhrzeit festzulegen sowie die Netzwerkeinstellungen zu konfigurieren. Weitere Informationen zum Konfigurieren des Systems, siehe Konfigurieren –...
Produktwebseite weiterhin die gewählte Sprache. Einstellen von Datum und Uhrzeit Wechseln Sie zu Setup > Date & Time (Setup > Datum und Uhrzeit), um Datum und Uhrzeit für ein Axis Produkt einzustellen. Datum und Uhrzeit können auf folgende Arten eingestellt werden: •...
AXIS A1601 Network Door Controller Systemkonfiguration Die gleichen Optionen für Datum und Uhrzeit finden Sie auch auf den Seiten mit Systemoptionen. Rufen Sie Setup > Additional Controller Configuration > System Options > Date & Time (Setup > Zusätzliche Controller-Konfiguration > Systemoptionen >...
Weitere Informationen zu Netzwerkeinstellungen, siehe Netzwerk auf Seite 29. Konfigurieren der Hardware Türen, Schlösser und andere Geräte können vor Abschluss der Hardwarekonfiguration an das Axis Produkt angeschlossen werden. Das Anschließen von Geräten ist jedoch einfacher, wenn Sie zuerst die Hardwarekonfiguration abschließen, da nach Abschluss der Konfiguration der Kontaktbelegungsplan zur Verfügung steht.
Eine neue Hardwarekonfiguration für Funkschlösser erstellen. auf Seite 15 • Eine neue Hardwarekonfiguration mit Elevator Control (AXIS A9188) erstellen auf Seite 16 Eine neue Hardwarekonfiguration ohne Peripheriegeräte erstellen. 1. Setup > Hardware Configuration (Setup > Hardwarekonfiguration) aufrufen und Start new hardware configuration (Neue Hardwarekonfiguration starten) anklicken.
Seite 13
AXIS A1601 Network Door Controller Systemkonfiguration Beachten • Die meisten Optionen für Schlösser, Türmonitore und Leser können angepasst werden, ohne dass Sie das Gerät zurücksetzen und eine neue Hardwarekonfiguration durchführen müssen. Rufen Sie Setup > Hardware Reconfiguration (Setup > Hardwareneukonfiguration) auf.
Seite 14
AXIS A1601 Network Door Controller Systemkonfiguration Zugang gewährt – Schloss entriegelt Zugangsdauer Keine Aktion ausgeführt – Schloss verriegelt Aktion ausgeführt (Tür geöffnet) – Schloss verriegelt oder bleibt entriegelt, bis die Tür geschlossen wird Zu lange geöffnet Voralarm wird ausgelöst Voralarmdauer Zu lange geöffnet –...
Seite 15
1. Setup > Hardware Configuration (Setup > Hardwarekonfiguration) aufrufen und Start new hardware configuration (Neue Hardwarekonfiguration starten) anklicken. 2. Einen Namen für das Axis Produkt eingeben. 3. Aus der Liste der Peripheriegeräte einen Hersteller von drahtlosen Gateways wählen. 4. Um eine verdrahtete Tür anzuschließen, das Wahlfeld 1 Door (Tür) markieren und Next (Weiter) anklicken. Wenn keine Tür...
(Neue Hardwarekonfiguration starten) anklicken. 2. Einen Namen für das Axis Produkt eingeben. 3. Um ein AXIS A9188 Network I/O Relay Module aufzunehmen, aus der Liste der Netzwerkperipheriegeräte Elevator Control wählen, und Next (weiter) anklicken. 4. Einen Namen für das angeschlossene Lesegerät eingeben.
• Vor dem Einrichten von Netzwerkperipheriegeräten einen Benutzer im AXIS A9188 Network I/O Relay Module einrichten. Dazu über die Weboberfläche des AXIS A9188 >Preferences > Additional device configuration > Basic setup > Users > Add > User setup (Benutzereinstellungen > Weitere Gerätekonfigurationen > Grundeinstellungen > Benutzer >...
AXIS A1601 Network Door Controller Systemkonfiguration Um die Konfiguration zu prüfen und den entsprechenden Bereich zu öffnen, Setup > Hardware Connection Verification (Setup > Überprüfen der Hardwareanschlüsse) aufrufen. Steuerelemente der Türüberprüfung • Door state (Türstatus) – Den aktuellen Status von Türmonitoren, Türalarmen und Schlössern überprüfen. Get current state (Aktuellen Status abrufen) anklicken.
AXIS A1601 Network Door Controller Systemkonfiguration Kartenformate aktivieren: 1. Setup > Configure cards and formats (Setup >Karten und Formate konfigurieren) aufrufen. 2. Ein oder mehrere Kartenformate wählen, die von den verbundenen Lesern unterstützt werden. Ein neues Kartenformat erstellen: 1. Setup >Karten und Formate konfigurieren aufrufen.
AXIS A1601 Network Door Controller Systemkonfiguration EvenParity – Gerade Paritätsbits stellen sicher, dass die Zeichenfolge eine gerade Anzahl an Bits enthält. Die Bits mit dem Wert „1“ werden gezählt. Wenn die Anzahl bereits gerade ist, wird das Paritätsbit auf den Wert 0 festgelegt.
Seite 21
AXIS A1601 Network Door Controller Systemkonfiguration SmartIntego SmartIntego ist eine drahtlose Lösung, mit der die Anzahl der von einem Türcontroller verwaltbaren Türen erhöht wird. Voraussetzungen für SmartIntego Bevor SmartIntego konfiguriert werden kann, müssen folgende Voraussetzungen erfüllt sein: • Es muss eine csv-Datei erstellt werden. Die csv-Datei enthält Informationen zum von der SmartIntego-Lösung verwendeten Gateway-Knoten und zu den zugeordneten Türen.
Seite 22
Tür einzeln zu konfigurieren. Wartungsanweisungen Für einen reibungslosen Betrieb des Zugangskontrollsystems empfiehlt Axis eine regelmäßige Wartung des Systems, einschließlich Tür-Controller und angeschlossener Geräte. Die Wartung sollte mindestens einmal pro Jahr erfolgen. Die empfohlene Wartungsprozedur umfasst unter anderem die folgenden Schritte: •...
Ereignisprotokoll aufgenommen. Aktionsregeln einrichten Auf den Ereignisseiten können Sie das Axis Produkt so konfigurieren, dass Aktionen bei unterschiedlichen Ereignissen ausgeführt werden. Der Satz von Bedingungen, mit denen Art und Zeitpunkt der Auslösung der Aktion definiert werden, wird als Aktionsregel bezeichnet. Wenn mehrere Bedingungen definiert werden, müssen zum Auslösen der Aktion alle Bedingungen erfüllt sein.
AXIS A1601 Network Door Controller Ereigniskonfiguration Für weitere Informationen zu den verfügbaren Auslösern und Aktionen, siehe die Hilfeseiten des Produkts. Dieses Beispiel beschreibt das Einrichten einer Aktionsregel, um einen Ausgangsport zu aktivieren, wenn die Tür aufgebrochen wird. 1. Wechseln Sie zu Setup > Additional Controller Configuration > System Options > Ports & Devices > I/O Ports (Setup >...
SMTP-Server-Adresse, den Port und die Authentifizierungsmethode an. Wählen Sie optional Use encryption (Verschlüsselung verwenden) aus, um E-Mails über eine verschlüsselte Verbindung zu senden. Das Server-Zertifikat kann mit dem für das Axis Produkt verfügbaren Zertifikaten validiert werden. Weitere Informationen zum Hochladen von Zertifikaten finden Sie unter Zertifikate auf Seite 28.
Seite 26
Leser können auch mithilfe von Eintonhöhen-Signaltongebern verschiedene Sequenzen an kurzen und langen Signalen als Feedback übermitteln. In der folgenden Tabelle sind die Ereignisse aufgeführt, die im Türcontroller vorkonfiguriert sind und bei denen Lesegerätfeedback und typische Feedbacksignale ausgelöst werden. Die Feedbacksignale für AXIS Reader sind in der mit dem AXIS Reader mitgelieferten Installationsanleitung aufgeführt. Ereignis...
Address Filter (Setup > Zusätzliche Controllerkonfiguration > Systemoptionen > Sicherheit > Filter IP-Adresse). Nach der Aktivierung wird den aufgeführten IP-Adressen der Zugriff auf das Axis Produkt gewährt oder verweigert. Wählen Sie in der Liste Allow (Zulassen) oder Deny (Verweigern) aus, und klicken Sie auf Apply (Übernehmen), um den IP-Adressfilter zu aktivieren.
4. Die HTTPS Connection Policy (HTTPS-Verbindungsrichtlinie) erläutert die einzelnen Benutzergruppen. 5. Um die Einstellungen zu aktivieren, Speichern anklicken Um über das gewünschte Protokoll auf das Axis Produkt zuzugreifen, geben Sie im Adressfeld des Browsers https:// für das HTTPS-Protokoll und http:// für das HTTP-Protokoll ein.
(Folgende IP-Adresse verwenden) wählen und die IP-Adresse, die Subnetzmaske und den Standardrouter angeben. Klicken Sie anschließend auf Save (Speichern). DHCP sollte nur aktiviert werden, wenn dynamische IP-Adressbenachrichtigungen verwendet werden oder DHCP einen DNS-Server aktualisieren kann und es so möglich ist, anhand des Namens (Host-Namens) auf das Axis Produkt zuzugreifen.
AXIS A1601 Network Door Controller Systemoptionen Wenn DHCP aktiviert ist, auf das Produkt jedoch nicht zugegriffen werden kann, führen Sie AXIS IP Utility aus, um im Netzwerk nach verbundenen Axis Produkten zu suchen, oder setzen Sie das Produkt auf die werksseitigen Standardeinstellungen zurück, und führen Sie die Installation anschließend erneut durch.
Seite 31
IP-Adresse des Axis Produkts geändert wird. Weitere Informationen finden Sie in der Onlinehilfe. Verknüpfen einer lokalen IPv4-Adresse Link-Local Address (Verknüpfen einer lokalen Adresse) ist in der Standardeinstellung aktiviert und weist dem Axis Produkt eine zusätzliche IP-Adresse zu, über die von anderen Hosts im selben Segment des lokalen Netzwerks auf das Produkt zugegriffen werden kann.
Seite 32
Ereignis-Videostreams sind nicht verfügbar, wenn der RTSP-Server deaktiviert ist. SOCKS SOCKS ist ein Netzwerk-Proxy-Protokoll. Das Axis Produkt kann zum Verwenden eines SOCKS-Servers konfiguriert werden, um Netzwerke auf der anderen Seite einer Firewall oder eines Proxy-Servers zu erreichen. Diese Funktion ist nützlich, wenn sich das Axis...
Seite 33
Gruppen verwendet. Um SNMP für Axis Produkte zu konfigurieren, muss UPnP muss auf dem Produkt aktiviert sein (siehe die Seite Setup > Additional Controller Configuration > System Options > Network > UPnP (Setup > Zusätzliche Controllerkonfiguration > Systemoptionen >...
Network > UPnP (Setup > Zusätzliche Controllerkonfiguration > Systemoptionen > Netzwerk > UPnP)). Bonjour Das Axis Produkt unterstützt Bonjour. Bonjour ist in der Standardeinstellung aktiviert und das Produkt wird automatisch von Betriebssystemen und Clients erkannt, die dieses Protokoll unterstützen. Bonjour kann deaktiviert werden unter Setup > Additional Controller Configuration > System Options > Network > Bonjour (Setup >...
Default (Standard) anklicken, um alle Einstellungen einschließlich der IP-Adresse auf die Werkseinstellungen zurückzusetzen. Diese Schaltfläche sollte mit Vorsicht verwendet werden. Das Axis Produkt kann auch mit der Steuertaste auf die werksseitige Standardeinstellung zurückgesetzt werden, siehe Zurücksetzen auf die Werkseinstellungen auf Seite 37.
Seite 36
Eine unsachgemäße Verwendung kann zu unerwartetem Verhalten und zum Verlust des Kontakts mit dem Axis Produkt führen. Axis empfiehlt, diese Funktion nur dann zu nutzen, wenn Sie die Konsequenzen abschätzen können. Axis Support bietet keine Unterstützung bei Problemen mit benutzerdefinierten Skripten.
• Vorkonfigurierte und angepasste Einstellungen werden gespeichert, wenn die Firmware aktualisiert wird (vorausgesetzt die Funktionen sind mit der neuen Firmware verfügbar). Dies wird von Axis Communications AB jedoch nicht garantiert. • Wird eine Vorgängerversion der Firmware installiert, muss das Produkt danach auf die Werkseinstellungen zurückgesetzt...
Informationen aktualisiert. Der erste Start danach kann deshalb einige Minuten dauern. Die erforderliche Zeit hängt von der Datenmenge ab. • Beim Aktualisieren des Axis Produkts mit der aktuellen Firmware erhält dieses die neuesten verfügbaren Funktionen. Vor dem Aktualisieren der Firmware stets die entsprechenden Aktualisierungsanweisungen und Versionshinweise lesen.
Seite 39
Von einem DHCP-Server zugeteilte IP-Adressen sind dynamisch und können sich ändern. Wenn DHCP geändert die IP-Adresse geändert wurde, das Produkt mit AXIS IP Utility oder AXIS Camera Management im Netzwerk zu ermitteln. Das Produkt anhand seiner Modellnummer, Seriennummer oder anhand des DNS-Namens (sofern der Name konfiguriert wurde) ermitteln.
Technische Daten Technische Daten Die aktuelle Version des technischen Datenblatts für das Produkt finden Sie auf axis.com unter Support & Documentation (Support & Dokumentation). Der mit UL gekennzeichnete Text ist nur für Installationen gemäß UL 293 oder UL 294 gültig.
Seite 41
Ethernet Plus (PoE +) IEEE 802.3at Typ 2 Klasse 4 Power Limited Injector geliefert, der 44 bis 57 V Gleichstrom, 15,4 W/30 W liefert. Power over Ethernet (PoE) wurde durch UL mit AXIS T8133 Midspan 30 W 1-Port bewertet.
Seite 42
AXIS A1601 Network Door Controller Technische Daten 5–6 Digitalausgang, Open Drain 7–8 Digitaleingang – Zum 0 bis max. 30 V Gleichstrom Konfigurierbar (Ein- oder Aktivieren mit Kontakt 1 Ausgang) verbinden; zum Deaktivieren nicht anschließen. Digitaler Ausgang — Bei 0 bis max. 30 V Gleichstrom,...
Seite 43
AXIS A1601 Network Door Controller Technische Daten Funktion Kontakt Hinweise Technische Daten 1, 3 Erdung Gleichstrom 0 V Gleichstrom 2, 4 Eingang Zum Kommunizieren mit der Türüberwachung. 0 bis max. 30 V Gleichstrom Digitaleingang oder überwachter Eingang – Zum Aktivieren mit Kontakt 1 oder 3 verbinden. Zum Deaktivieren nicht anschließen.
AXIS A1601 Network Door Controller Technische Daten Zusatzanschluss Über den Zusatzanschluss werden externe Geräte für Funktionen wie Manipulationsalarm, Bewegungserkennung, Ereignisauslösung, Alarmbenachrichtigung und andere angeschlossen. Abgesehen vom Bezugspunkt 0 V Gleichstrom und Strom (Gleichstromausgang) verfügt der Zusatzanschluss über eine Schnittstelle zum: Digitaleingang - Zum Anschließen von Geräten, die zwischen geöffnetem und geschlossenem Schaltkreis wechseln können wie etwa...
AXIS A1601 Network Door Controller Technische Daten Externer Anschluss Vierpoliger Anschlussblock für externe Geräte wie Glasbruchmelder oder Feuermelder. UL: Der Anschluss wurde nicht für die Verwendung als Einbruch- und Feueralarm von UL bewertet. Funktion Kontakt Hinweise Technische Daten 1, 3...
Seite 46
AXIS A1601 Network Door Controller Technische Daten Funktion Kontakt Hinweise Technische Daten 0 V Gleichstrom 0 V Gleichstrom (-) Batterieeingang Für die Stromversorgung des Türmonitors bei Ausfall 11– 13.7 V Gleichstrom, max anderer Stromquellen. 36 W Hinweis: Dieser Kontakt kann nur als Batteriestrom...
AXIS A1601 Network Door Controller Sicherheitsinformationen Sicherheitsinformationen Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann. WARNUNG Weist auf eine gefährliche Situation hin, welche, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann.
