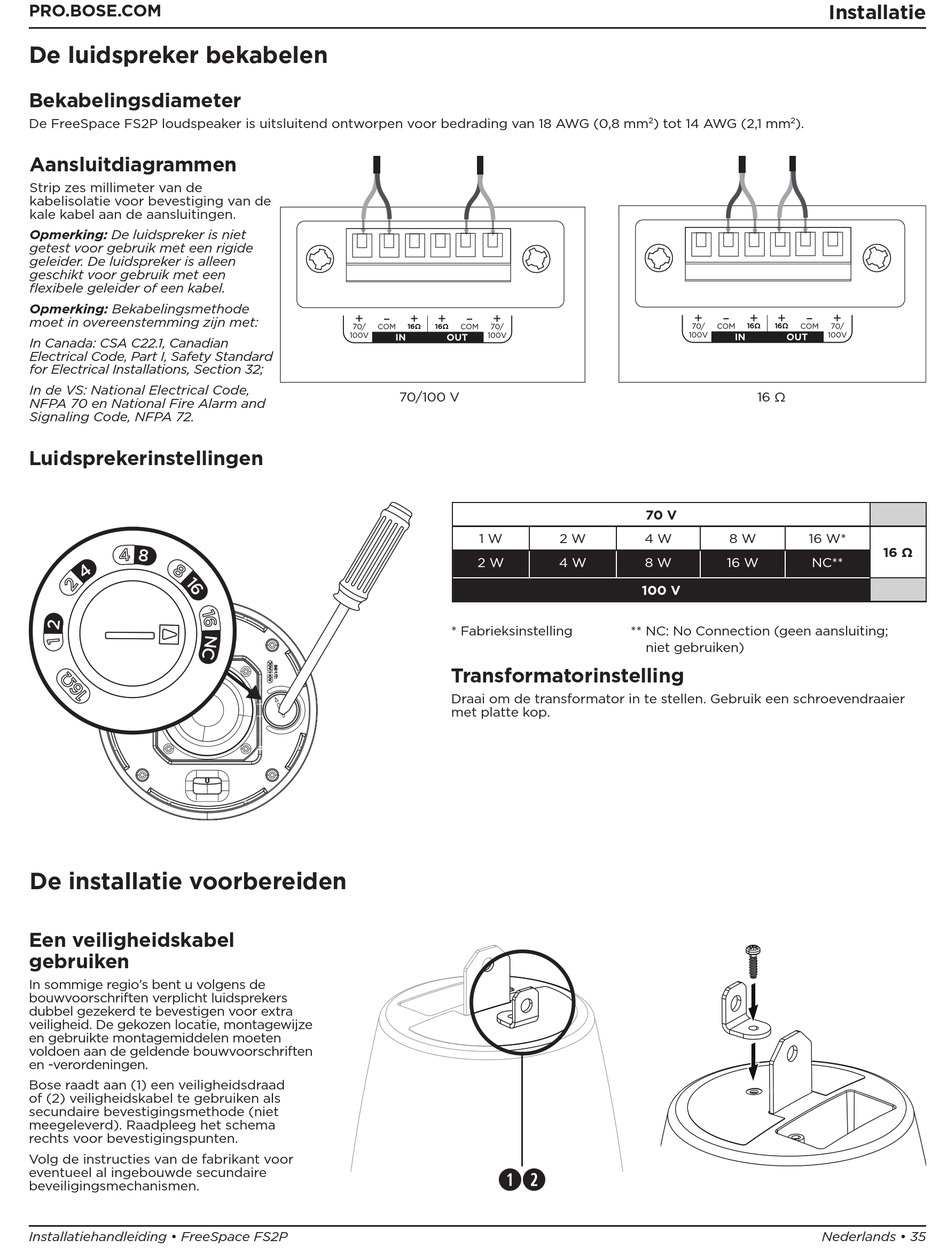

De Installatie Voorbereiden - Bose FreeSpace FS2P Installationsanleitung

PRO.BOSE.COM
De luidspreker bekabelen
Bekabelingsdiameter
De FreeSpace FS2P loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
Aansluitdiagrammen
Strip zes millimeter van de
kabelisolatie voor bevestiging van de
kale kabel aan de aansluitingen.
Opmerking: De luidspreker is niet
getest voor gebruik met een rigide
geleider. De luidspreker is alleen
geschikt voor gebruik met een
flexibele geleider of een kabel.
Opmerking: Bekabelingsmethode
moet in overeenstemming zijn met:
In Canada: CSA C22.1, Canadian
Electrical Code, Part I, Safety Standard
for Electrical Installations, Section 32;
In de VS: National Electrical Code,
NFPA 70 en National Fire Alarm and
Signaling Code, NFPA 72.
Luidsprekerinstellingen

De installatie voorbereiden

Een veiligheidskabel
gebruiken
In sommige regio's bent u volgens de
bouwvoorschriften verplicht luidsprekers
dubbel gezekerd te bevestigen voor extra
veiligheid. De gekozen locatie, montagewijze
en gebruikte montagemiddelen moeten
voldoen aan de geldende bouwvoorschriften
en -verordeningen.
Bose raadt aan (1) een veiligheidsdraad
of (2) veiligheidskabel te gebruiken als
secundaire bevestigingsmethode (niet
meegeleverd). Raadpleeg het schema
rechts voor bevestigingspunten.
Volg de instructies van de fabrikant voor
eventueel al ingebouwde secundaire
beveiligingsmechanismen.
Installatiehandleiding • FreeSpace FS2P
70/100 V
1 W 2 W
2 W 4 W
* Fabrieksinstelling
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik een schroevendraaier
met platte kop.
qw
) tot 14 AWG (2,1 mm ).
2 2
16 Ω
70 V
4 W 8 W 16 W*
8 W 16 W
100 V
** NC: No Connection (geen aansluiting;
niet gebruiken)
Installatie
16 Ώ
NC**
Nederlands • 35
