PRO.BOSE.COM

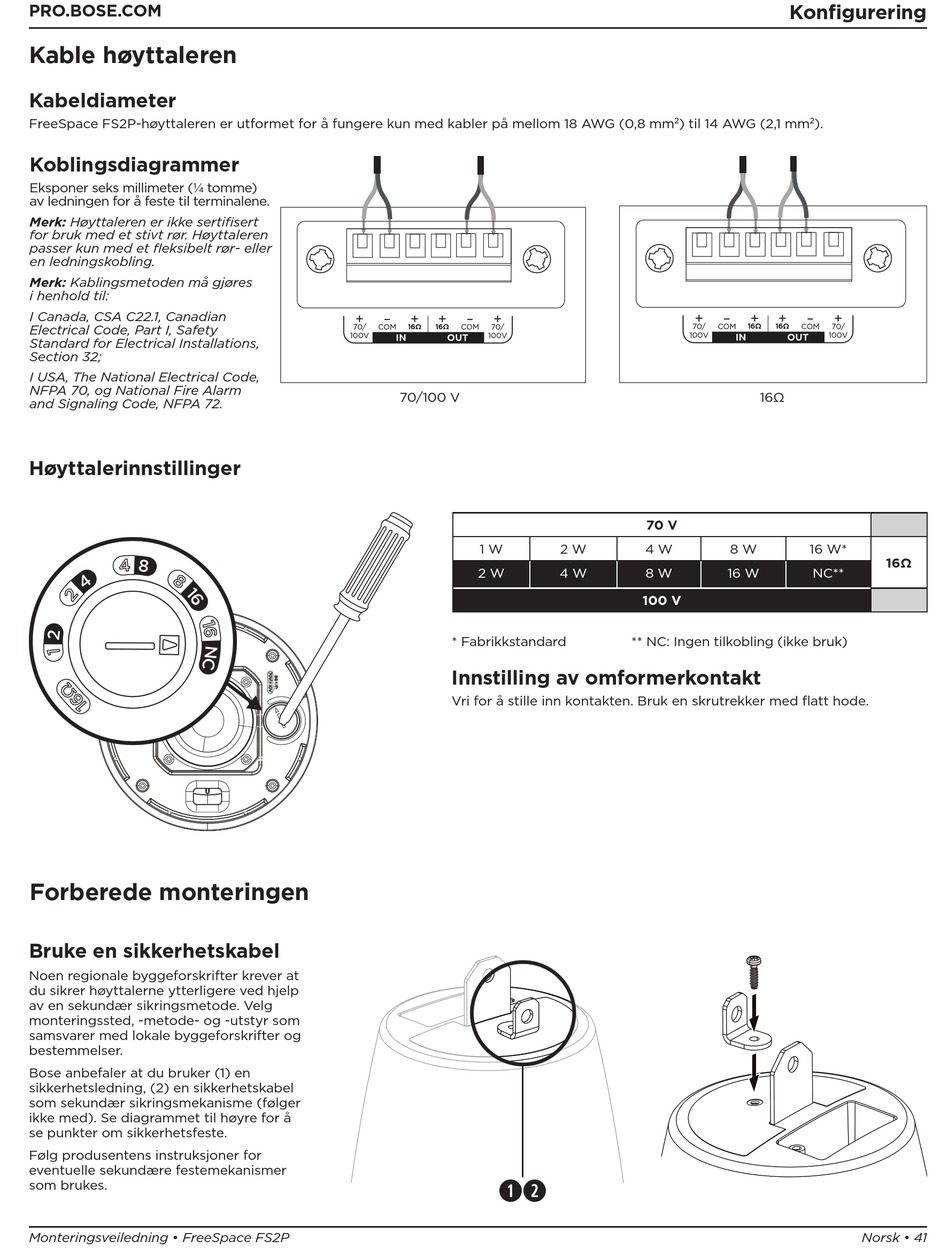

Kable høyttaleren
Kabeldiameter
FreeSpace FS2P-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm
Koblingsdiagrammer
Eksponer seks millimeter (1/4 tomme)
av ledningen for å feste til terminalene.
Merk: Høyttaleren er ikke sertifisert
for bruk med et stivt rør. Høyttaleren
passer kun med et fleksibelt rør- eller
en ledningskobling.
Merk: Kablingsmetoden må gjøres
i henhold til:
I Canada, CSA C22.1, Canadian
Electrical Code, Part I, Safety
Standard for Electrical Installations,
Section 32;
I USA, The National Electrical Code,
NFPA 70, og National Fire Alarm
and Signaling Code, NFPA 72.
Høyttalerinnstillinger
Forberede monteringen
Bruke en sikkerhetskabel
Noen regionale byggeforskrifter krever at
du sikrer høyttalerne ytterligere ved hjelp
av en sekundær sikringsmetode. Velg
monteringssted, -metode- og -utstyr som
samsvarer med lokale byggeforskrifter og
bestemmelser.
Bose anbefaler at du bruker (1) en
sikkerhetsledning, (2) en sikkerhetskabel
som sekundær sikringsmekanisme (følger
ikke med). Se diagrammet til høyre for å
se punkter om sikkerhetsfeste.
Følg produsentens instruksjoner for
eventuelle sekundære festemekanismer
som brukes.
Monteringsveiledning • FreeSpace FS2P
70/100 V
1 W 2 W
2 W 4 W
* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
qw
Konfigurering
) til 14 AWG (2,1 mm
2 2
16Ω
70 V
4 W 8 W 16 W*
8 W 16 W
100 V
** NC: Ingen tilkobling (ikke bruk)
).
16Ώ
NC**
Norsk • 41
