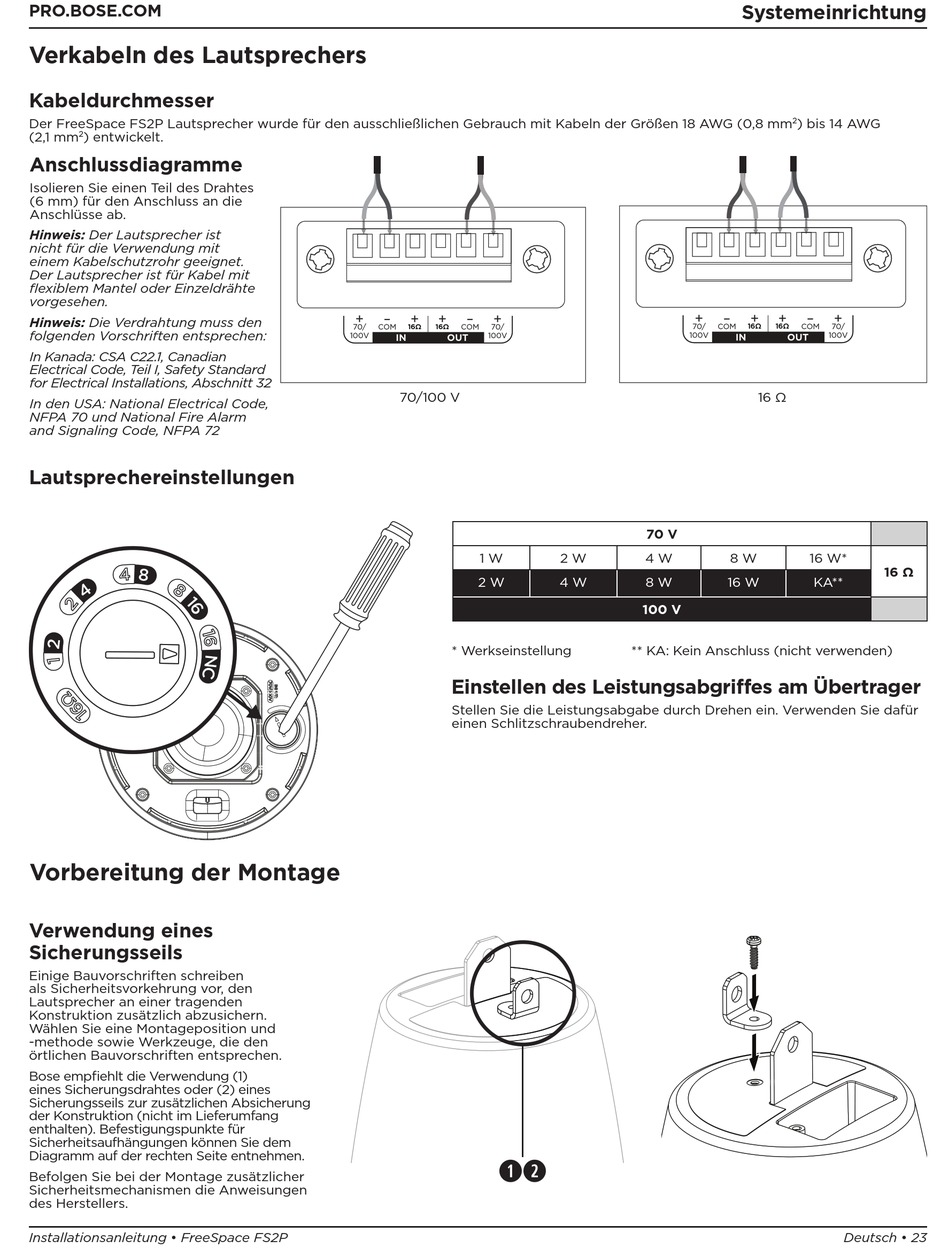

PRO.BOSE.COM
Verkabeln des Lautsprechers
Kabeldurchmesser
Der FreeSpace FS2P Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm
(2,1 mm
) entwickelt.
2
Anschlussdiagramme
Isolieren Sie einen Teil des Drahtes
(6 mm) für den Anschluss an die
Anschlüsse ab.
Hinweis: Der Lautsprecher ist
nicht für die Verwendung mit
einem Kabelschutzrohr geeignet.
Der Lautsprecher ist für Kabel mit
flexiblem Mantel oder Einzeldrähte
vorgesehen.
Hinweis: Die Verdrahtung muss den
folgenden Vorschriften entsprechen:
In Kanada: CSA C22.1, Canadian
Electrical Code, Teil I, Safety Standard
for Electrical Installations, Abschnitt 32
In den USA: National Electrical Code,
NFPA 70 und National Fire Alarm
and Signaling Code, NFPA 72
Lautsprechereinstellungen
Vorbereitung der Montage
Verwendung eines
Sicherungsseils
Einige Bauvorschriften schreiben
als Sicherheitsvorkehrung vor, den
Lautsprecher an einer tragenden
Konstruktion zusätzlich abzusichern.
Wählen Sie eine Montageposition und
-methode sowie Werkzeuge, die den
örtlichen Bauvorschriften entsprechen.
Bose empfiehlt die Verwendung (1)
eines Sicherungsdrahtes oder (2) eines
Sicherungsseils zur zusätzlichen Absicherung
der Konstruktion (nicht im Lieferumfang
enthalten). Befestigungspunkte für
Sicherheitsaufhängungen können Sie dem
Diagramm auf der rechten Seite entnehmen.
Befolgen Sie bei der Montage zusätzlicher
Sicherheitsmechanismen die Anweisungen
des Herstellers.
Installationsanleitung • FreeSpace FS2P
70/100 V
1 W
2 W
2 W
4 W
* Werkseinstellung
Einstellen des Leistungsabgriffes am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür
einen Schlitzschraubendreher.
qw
Systemeinrichtung
) bis 14 AWG
2
16 Ω
70 V
4 W
8 W
16 W*
8 W
16 W
100 V
** KA: Kein Anschluss (nicht verwenden)
16 Ώ
KA**
Deutsch • 23
