FreeSpace FS Loudspeakers

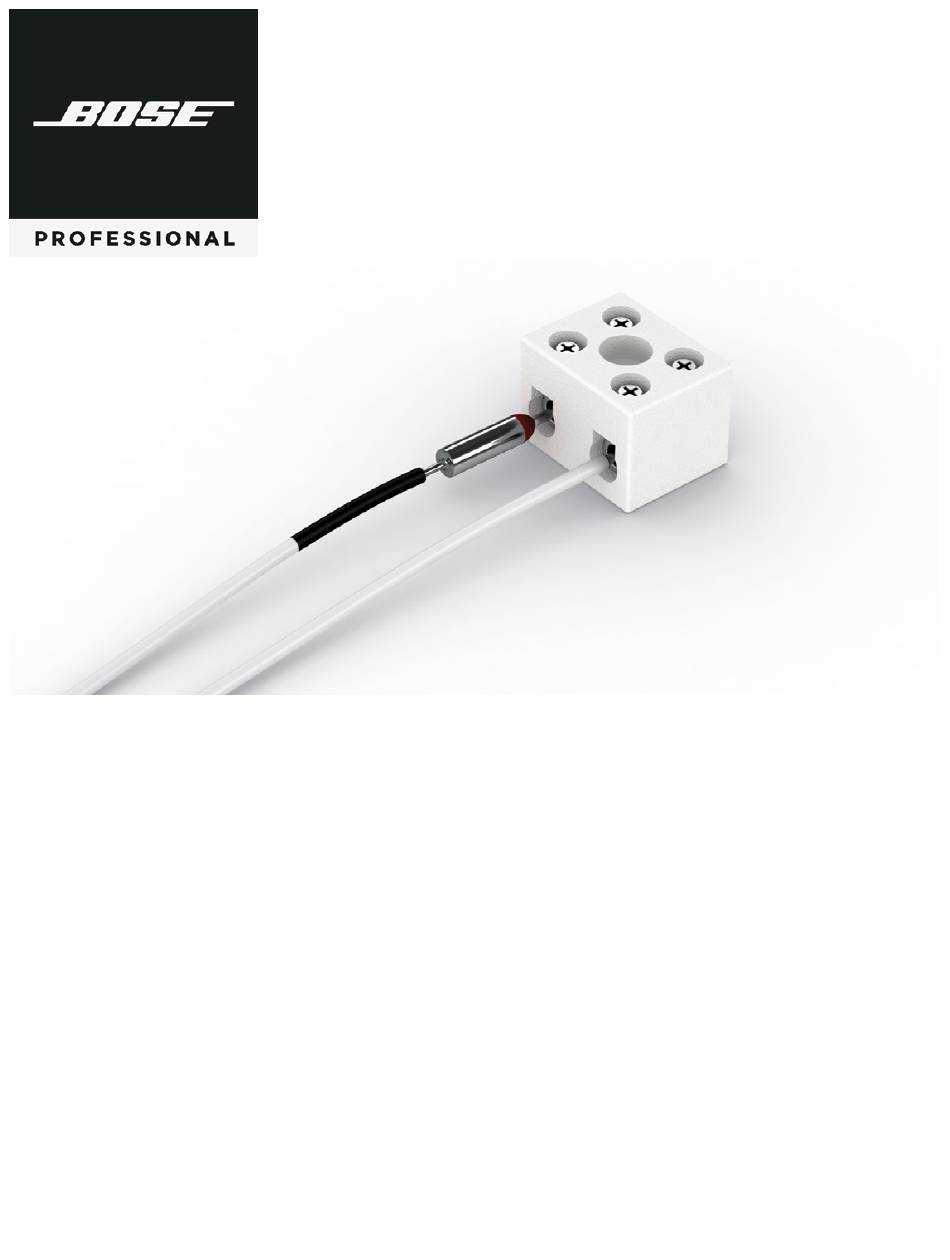

Ceramic Terminal and Thermal Fuse Kit
Installation Guide . . . . . . . . . . . . . . . . . 2
Guía de instalación . . . . . . . . . . . . . . . 5
Notice d'installation . . . . . . . . . . . . . . 8
Installationsanleitung . . . . . . . . . . . . . 11
Guida all'installazione . . . . . . . . . . . . .14
Installatiehandleiding . . . . . . . . . . . . . 17
Monteringsveiledning . . . . . . . . . . . . 20
Instrukcja montażu . . . . . . . . . . . . . . 23
安装指南 . . . . . . . . . . . . . . . . . . . . . . . . 26
安裝指南 . . . . . . . . . . . . . . . . . . . . . . . . 29
設置ガイド . . . . . . . . . . . . . . . . . . . . . . . 32
35
دليل التركيب
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bose FreeSpace FS
Inhaltszusammenfassung für Bose FreeSpace FS
-
Seite 1: Inhaltsverzeichnis
FreeSpace FS Loudspeakers Ceramic Terminal and Thermal Fuse Kit Installation Guide . . . . . . . . . . . . . . . . . 2 Monteringsveiledning . -
Seite 2: Important Safety Instructions
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands Mexico Importer: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For importer & service information: +5255 (5202) 3545 Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. -
Seite 3: Connection Diagrams
14 AWG (2.1 mm ) size wire only. In/Out In/Out Connection Diagrams Expose six millimeters (1/4 inch) of bare wire to attach to the terminals. In/Out In/Out In/Out In/Out 70/100V 16Ω / 8Ω Installation Guide • FreeSpace FS Ceramic Terminal English • 3... - Seite 4 M4 screw. FreeSpace FS4SE: Mount in wiring cavity using included M4 screw. Refer to Mounting the Loudspeaker in the appropriate loudspeaker installation guide for proper installation of the input cover. 4 • English FreeSpace FS Ceramic Terminal • Installation Guide...
-
Seite 5: Contenido De La Caja
Importador para la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos Importador para México: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Para obtener información sobre el servicio y el importador, comuníquese al: +5255 (5202) 3545 Importador para Taiwán: Bose Taiwan Branch, 9F-A1, Nº... -
Seite 6: Diagramas De Conexión
Diagramas de conexión Exponga 6 mm (1/4") de cable sin aislación para conectarlo a los terminales. Entrada/ Entrada/ Entrada/ salida salida Entrada/ salida salida 70/100 V 16 Ω/8 Ω 6 • Español Terminal de cerámica FreeSpace FS • Guía de instalación... - Seite 7 M4 que se incluye. Consulte la sección Montaje del altavoz en la guía de instalación del altavoz correspondiente para obtener información sobre la correcta instalación de la cubierta de entrada. Terminal de cerámica FreeSpace FS • Guía de Español • 7 instalación...
-
Seite 8: Présentation
Importateur pour l’UE : Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas Importateur pour le Mexique : Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Pour plus d’informations sur l’importateur et le service : +5255 (5202) 3545 Importateur pour Taïwan : Bose Taiwan Branch, 9F-A1, No. - Seite 9 ) à 14 AWG (2,1 mm ) uniquement. Entrées/Sorties Entrées/Sorties Diagrammes de connexion Exposez six millimètres (1/4 po) de fil dénudé à relier aux bornes. Entrées/ Entrées/ Entrées/ Sorties Entrées/ Sorties Sorties Sorties 70/100 V 16 Ω / 8 Ω Guide d’installation • Bornier céramique FreeSpace FS Français • 9...
- Seite 10 M4 fournie. Reportez-vous à la section Montage de l’enceinte de la notice d’installation de votre enceinte pour installer correctement le capot de protection des entrées. 10 • Français Bornier céramique FreeSpace FS • Notice d’installation...
-
Seite 11: Übersicht
Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017. Importeur aus China: Bose Electronics (Shanghai) Company Limited, Level 6, Tower D, No. 2337 Gudai Rd. Minhang District, Shanghai 201100 Importeur aus UK: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, Vereinigtes Königreich Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande... -
Seite 12: Installationsanleitung
Installation PRO.BOSE.COM Kabeldurchmesser Für den Anschluss der Lautsprecher an den Keramikanschluss dürfen nur Kabel der Größen 18 AWG (0,8 mm ) bis 14 AWG (2,1 mm ) verwendet werden. Eingang/Ausgang Eingang/Ausgang Anschlussdiagramme Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab. -
Seite 13: Platzierung Des Keramikanschlusses
Installation PRO.BOSE.COM Platzierung des Keramikanschlusses FreeSpace FS2P: separat montieren (z. B. in einer Montagedose) FreeSpace FS2C: mit der im Lieferumfang enthaltenen M4- Schraube im Verkabelungshohlraum montieren FreeSpace FS4CE: mit der im Lieferumfang enthaltenen M4- Schraube im Verkabelungshohlraum montieren FreeSpace FS2SE: mit der im Lieferumfang enthaltenen M4-... -
Seite 14: Informazioni Sulle Normative
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Per informazioni su importatori e servizi: +5255 (5202) 3545 Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. -
Seite 15: Schemi Di Collegamento
) e 14 AWG (2,1 mm Ingresso/uscita Ingresso/uscita Schemi di collegamento Scoprire 6 mm di filo non rivestito da collegare ai terminali. Ingresso/ Ingresso/ Ingresso/uscita uscita Ingresso/ uscita uscita 70/100 V 16 Ω/8 Ω Guida all'installazione • Terminale in ceramica FreeSpace FS Italiano • 15... - Seite 16 FreeSpace FS4SE: installare nel vano cavi utilizzando la vite M4 inclusa. Per una corretta installazione della cover di protezione degli ingressi, consultare la sezione Installazione del diffusore nella specifica guida di installazione del diffusore. 16 • Italiano Terminale in ceramica FreeSpace FS • Guida all'installazione...
-
Seite 17: Overzicht
Importeur in de EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importeur in Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. Gegevens importeur en service-informatie: +52 55 52 02 35 45 Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City 104, Taiwan. -
Seite 18: Installatiehandleiding
) tot 14 AWG (2,1 mm In/uit In/uit Aansluitdiagrammen Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen. In/uit In/uit In/uit In/uit 70/100 V 16 Ω / 8 Ω 18 • Nederlands FreeSpace FS keramisch klemmenblok • Installatiehandleiding... -
Seite 19: Plaatsing Keramisch Klemmenblok
FreeSpace FS2SE: Bevestig in bedradingsvak met meegeleverde M4-schroef. FreeSpace FS4SE: Bevestig in bedradingsvak met meegeleverde M4-schroef. Raadpleeg De luidspreker bevestigen in de betreffende installatiehandleiding voor de juiste installatie van de afdekking. Installatiehandleiding • FreeSpace FS keramisch Nederlands • 19 klemmenblok... -
Seite 20: Viktige Sikkerhetsinstruksjoner
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland Importør i Mexico: Bose de México, S. de R.L. de C.V. , Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. For informasjon om importør og service: +5255 (5202) 3545 Importør i Taiwan: Bose Taiwan Branch, 9F-A1, No. -
Seite 21: Monteringsveiledning
18 AWG (0,8 mm ) til 14 AWG (2,1 mm Inn/ut Inn/ut Koblingsdiagrammer Eksponer seks millimeter (1/4 tomme) av ledningen for å feste til terminalene. Inn/ut Inn/ut Inn/ut Inn/ut 70/100 V 16Ω / 8Ω Monteringsveiledning • FreeSpace FS keramisk terminal Norsk • 21... - Seite 22 FreeSpace FS2SE: Monter i kablingsboks med den medfølgende M4-skruen. FreeSpace FS4SE: Monter i kablingsboks med den medfølgende M4-skruen. Se Montere høyttaleren i den riktige høyttalermonteringsveiledningen for å få informasjon om riktig montering av inngangsdekselet. 22 • Norsk FreeSpace FS keramisk terminal • Monteringsveiledning...
-
Seite 23: Informacje Prawne
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017. Importer — Chiny: Bose Electronics (Shanghai) Company Limited, Level 6, Tower D, No. 2337 Gudai Rd. Minhang District, Shanghai 201100 Importer — Wielka Brytania: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom Importer na terenie UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia... -
Seite 24: Schematy Połączeń
Instalacja PRO.BOSE.COM Grubość przewodu Do połączenia okablowania linii głośnikowej z ceramicznym blokiem zacisków należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm ) do 14 AWG (2,1 mm Wejście/ wyjście Wejście/wyjście Schematy połączeń Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków. Wejście/ Wejście/... - Seite 25 Instalacja PRO.BOSE.COM Umiejscowienie ceramicznego bloku zacisków FreeSpace FS2P: zamontować w oddzielnym miejscu (np. w skrzynce elektroinstalacyjnej). FreeSpace FS2C: zamontować w gnieździe przewodów za pomocą dołączonej śruby M4. FreeSpace FS4CE: zamontować w gnieździe przewodów za pomocą dołączonej śruby M4. FreeSpace FS2SE: zamontować w gnieździe przewodów za pomocą...
-
Seite 26: 安装指南
英国进口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom 欧盟进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 如需获取进口商和服务信息，请拨打电话：+5255 (5202) 3545 中国台湾进口商：Bose 台湾分公司，台湾... - Seite 27 PRO.BOSE.COM 安装 线规 扬声器线路接线至陶瓷端子只能使用 18 AWG（0.8 平方毫米）至 14 AWG （2.1 平方毫米）规格的接线。 输入/输出 输入/输出 接线图 露出六毫米（1/4 英寸）长的裸线以连接到端子。 输入/输出 输入/输出 输入/输出 输入/输出 70/100V 16Ω/8Ω 安装指南 • FreeSpace FS 陶瓷端子 简体中文 • 27...
- Seite 28 安装 PRO.BOSE.COM 陶瓷端子放置 FreeSpace FS2P：安装在单独的空间 （即接线盒）。 FreeSpace FS2C：使用随附的M4螺 钉安装在接线孔处。 FreeSpace FS4CE：使用随附的M4 螺钉安装在接线孔处。 FreeSpace FS2SE：使用随附的M4螺 钉安装在接线孔处。 FreeSpace FS4SE：使用随附的M4 螺钉安装在接线孔处。 参阅合适的扬声器安装指南的安装扬声器部分， 查看输入罩的正确安装方式。 28 • 简体中文 FreeSpace FS 陶瓷端子 • 安装指南...
- Seite 29 英國進口商：Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom 歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands 墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 進口商與服務資訊：+5255 (5202) 3545 台灣進口商：Bose 台灣分公司，台灣...
-
Seite 30: 安裝指南
安裝 PRO.BOSE.COM 線規 從揚聲器線路連接至陶瓷塊的配線，請僅使用 18 AWG (0.8 mm ) 至 14 AWG (2.1 mm ) 尺寸的線材。 輸入/輸出 輸入/輸出 接線圖 露出六公釐 (1/4吋) 的裸線，以連接至端子。 輸入/ 輸入/輸出 輸入/輸出 輸出 輸入/ 輸出 70/100V 16Ω / 8Ω 30 • 繁體中文 FreeSpace FS 陶瓷接頭 • 安裝指南... - Seite 31 PRO.BOSE.COM 安裝 陶瓷接頭配置 FreeSpace FS2P：安裝於個別位置 (亦即接線盒)。 FreeSpace FS2C：使用隨附的M4螺 絲安裝於配線槽內。 FreeSpace FS4CE：使用隨附的M4 螺絲安裝於配線槽內。 FreeSpace FS2SE：使用隨附的M4螺 絲安裝於配線槽內。 FreeSpace FS4SE：使用隨附的M4 螺絲安裝於配線槽內。 請參閱適用揚聲器安裝指南中的「安裝揚聲 器」，以瞭解如何正確安裝輸入端子外蓋。 安裝指南 • FreeSpace FS 陶瓷接頭 繁體中文 • 31...
- Seite 32 英国における輸入元: Bose Limited, Bose House, Quayside Chatham Maritime, Chatham, Kent, ME4 4QZ, United Kingdom EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands メキシコにおける輸入元: Bose de México, S. de R.L. de C. V ., Paseo de las Palmas 405-204, Lomas de Chapultepec, 11000 México, D.F. 輸入元およびサポート情報: +5255(5202) 3545 台湾における輸入元: Bose Taiwan Branch, 9F-A1, No.
- Seite 33 PRO.BOSE.COM 設置 ケーブルゲージ スピーカー配線からセラミック端子ブロックまでは、18 AWG（0.8 mm ）～14 AWG （2.1 mm ）までのサイズのケーブルのみ使用可能です。 入力／出力 入力／出力 接続図 裸線を長さ6 mm（1/4インチ）露出して端子に接続します。 入力／ 入力／出力 入力／出力 出力 入力／ 出力 70/100V 16Ω／8Ω 設置ガイド • FreeSpace FS Ceramic Terminal 日本語 • 33...
- Seite 34 PRO.BOSE.COM 設置 セラミック端子の配置 FreeSpace FS2P: スピーカー本体とは 別の場所に取り付けます（ジャンクション ボックスなど）。 FreeSpace FS2C: 付属のM4ネジを使 用して配線キャビティ内に取り付けます。 FreeSpace FS4CE: 付属のM4ネジを使 用して配線キャビティ内に取り付けます。 FreeSpace FS2SE: 付属のM4ネジを使 用して配線キャビティ内に取り付けます。 FreeSpace FS4SE: 付属のM4ネジを使 用して配線キャビティ内に取り付けます。 入力カバーの適切な取り付けについては、該 当スピーカーの設置ガイドのスピーカーの取り 付けセクションを参照してください。 34 • 日本語 FreeSpace FS Ceramic Terminal • 設置ガイド...
- Seite 35 1-877-230 -5639 : Bose المقر الرئيسي لشركة .Bose Corporation هما عالمتان تجاريتان لشركةFreeSpace وBose إن . يجب عدم استنساخ أي جزء من هذا المستند أو تعديله أو توزيعهBose Corporation حقوق الطباعة والنشر © للعام 2202 لشركة .أو حتى استخدامه بدون إذن خطي مسبق...
- Seite 36 ( إلى 41 (1,2 مم .األمريكي فقط دخل/خرج دخل/خرج مخططات التوصيل .اكشف ستة ملليمترات (4/1 بوصات( من السلك العاري لتوصيله باألطراف دخل/خرج دخل/خرج دخل/خرج دخل/خرج 61أوم / 8 أوم 07/001 فولت 36 • العربية FreeSpace FS دليل التركيب • طرف مصنوع من السيراميك لـ...
- Seite 37 : ر ك ّ به في تجويفFreeSpace FS4SE . المض م ّ نM4 األسالك باستخدام برغي راجع تركيب مكبر الصوت في دليل التركيب المناسب لمكبر .الصوت، لمعرفة طريقة التركيب الصحيحة لغطاء اإلدخال • دليل التركيبFreeSpace FS الطرف المصنوع من السيراميك لـ 73 • العربية...
