11 Installation des Geräts
INFORMATION
Auch wenn sich im tiefsten Geschoss kein Kühlsystem
befindet, KANN die
Gebäude den Wert für QLMV NICHT übersteigen. Sorgen
Sie für mechanische Ventilation gemäß EN 378-3:2016.

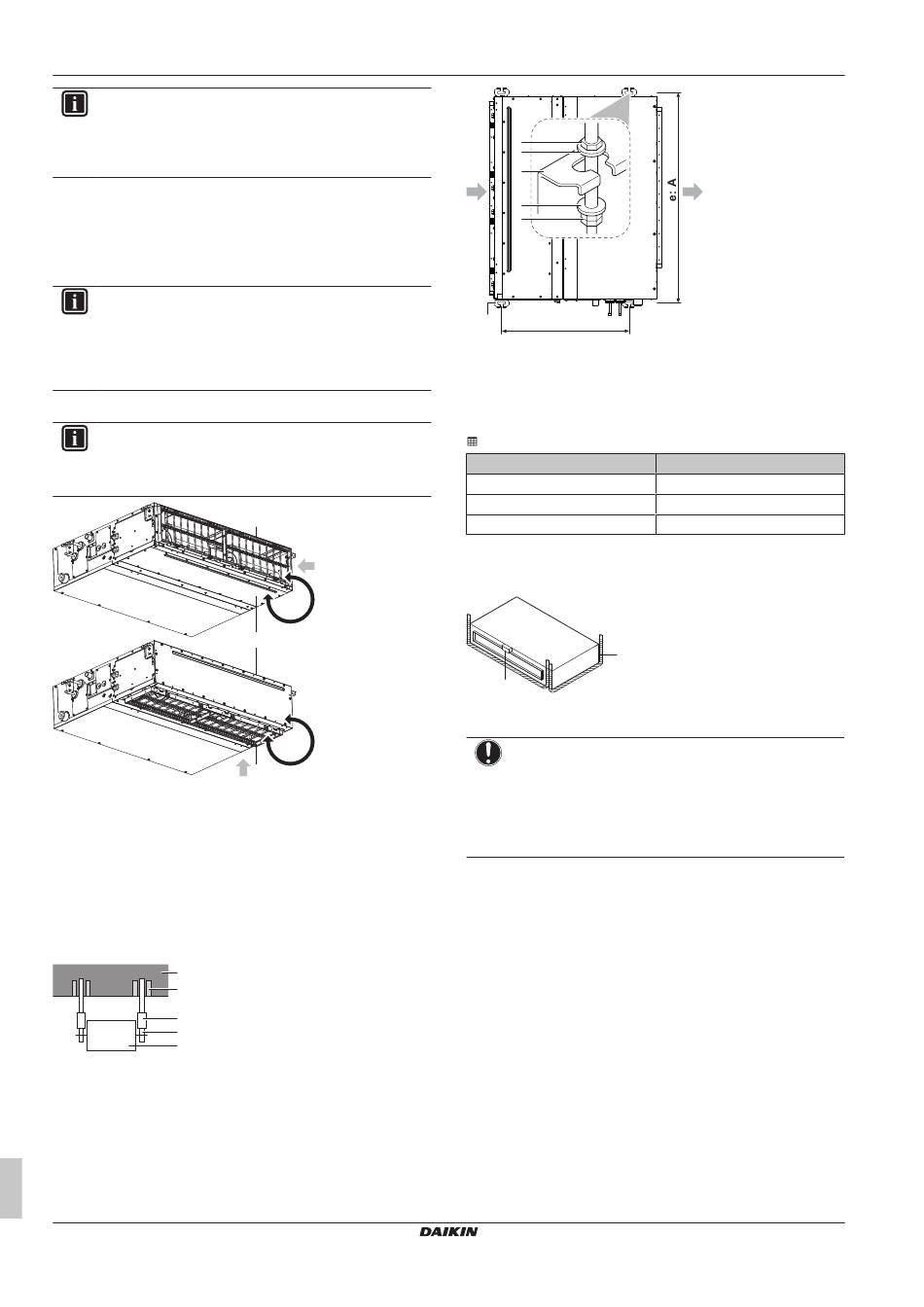

11.2 Montieren des Innengeräts
11.2.1 Richtlinien zur Installation der
Inneneinheit
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
Installationsoptionen
INFORMATION
Indem die Austauschplatte durch die Halteplatte des
Luftfilters ersetzt wird, kann die Einheit so benutzt werden,
dass das Ansaugen von unten geschieht.
a Luftfilter-Halteplatte mit Luftfilter
b Austauschplatte
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewischt der Einheit zu halten. Falls keine ausreichende
Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie die
Einheit installieren.
▪ Bei bestehenden Decken sind Dübel zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Dübel oder andere bauseitig zu liefernde Teile zu
benutzen.
b
a
c
d
e
a Dübel
b Deckenplatte
c Lange Mutter oder Spannschraube
d Tragbolzen
e Inneneinheit
▪ Tragbolzen. Verwenden Sie M10 Tragbolzen für die Installation.
Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie
ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der
oberen und unteren Seite des Aufhängebügels.
Installations- und Betriebsanleitung
16
gesamte Kältemittelmenge
Einrichtung die zugehörige
a
b
a
im
a
b
c
b
d
f
e:
630
a Mutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel
d Doppelmutter (bauseitig zu liefern)
e Tragbolzen-Abstand
f Tragbolzen
11‒1 Tragbolzen-Abstand (A)
Klasse
50
71
112
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier
Ecken der Einheit auf einer Ebene liegen.
a
a Wasserwaage
b Vinylschlauch
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn die
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher ist),
Schwimmerschalters
kommen.
4×
(mm)
A (mm)
738
1038
1438
b
Einheit gegen die Fließrichtung
kann es zu Funktionsstörungen
und zu einem Wasseraustritt
FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602815-1 – 2020.02
