ACHTUNG
Wird diese Einheit mit einer elektrisch betriebenen
Sicherheitseinrichtung
Kältemittel-Leckagen-Detektor (bauseitig zu liefern), muss
die Einheit nach ihrer Installation immer mit Strom versorgt
werden, mit Ausnahme kleiner Unterbrechungen zur
Durchführung von Wartungsarbeiten.
4.1

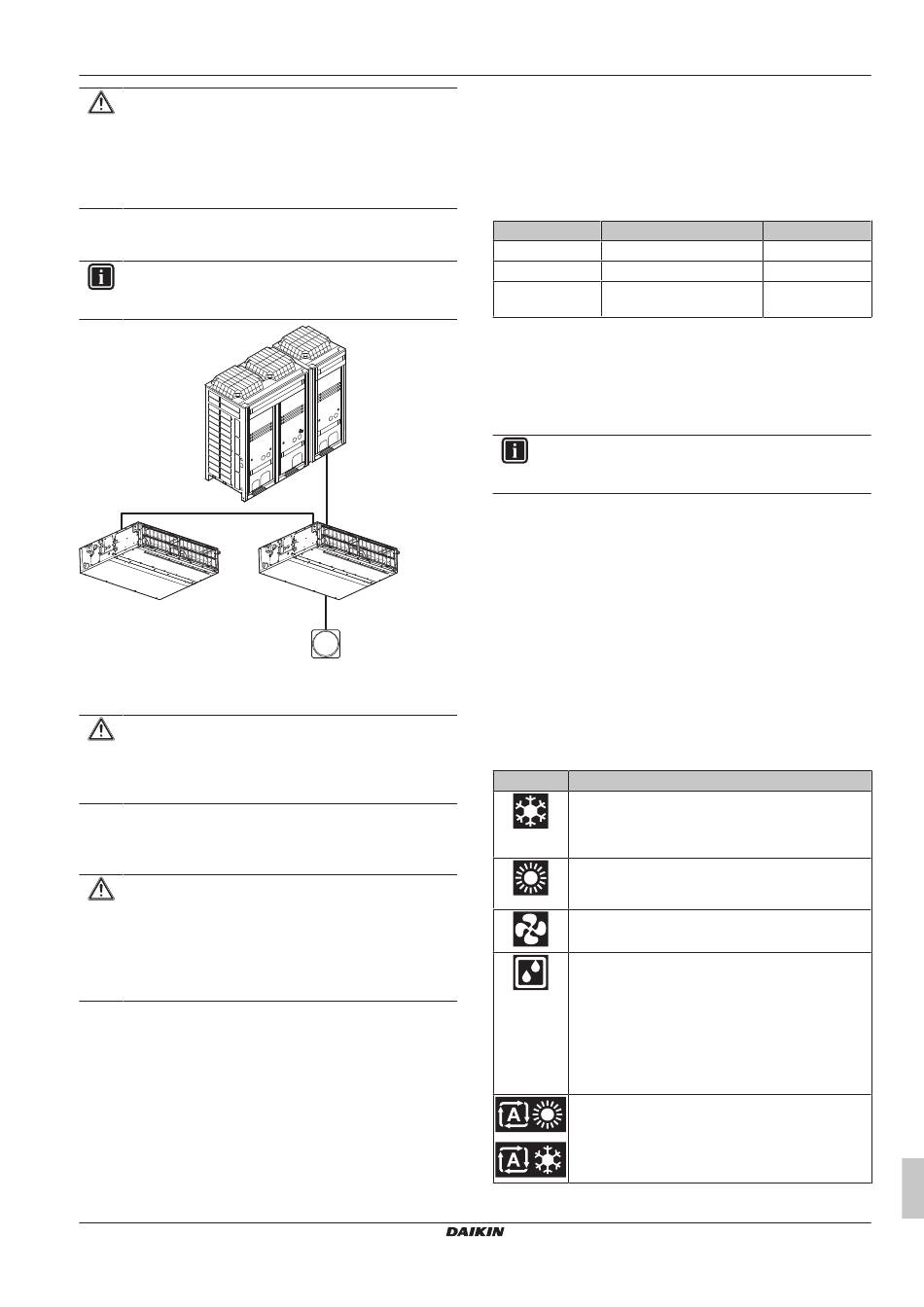

Systemanordnung

INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht
möglicherweise NICHT Ihrem Systemlayout.
a
b
a Außeneinheit
b Inneneinheit
c

Benutzerschnittstelle

ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Sonst könnten Verletzungen
verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
5 Benutzerschnittstelle
ACHTUNG
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren
einiger Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung
und Einstellung interner Teile wenden Sie sich an Ihren
Händler.
Diese Betriebsanleitung gibt
Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.
Weite Informationen über die Benutzerschnittstelle finden Sie in der
Betriebsanleitung der benutzen Benutzerschnittstelle.
FXSN50~112A2VEB
CO₂ Conveni-Paket: Inneneinheit
4P602815-1 – 2020.02
ausgestattet, z. B. ein CO
b
c
einen Überblick über
6

Betrieb

-
2
6.1

Betriebsbereich

Um einen sicheren und effizienten Betrieb zu gewährleisten, sollte
das System innerhalb
Temperatur und Luftfeuchtigkeit betrieben werden.
Kühlen und Entfeuchten
Außeneinheit
Inneneinheit
Luftfeuchtigkeit
innen
(a)
Um Kondensatbildung und Abtropfen von Wasser aus dem Gerät
zu vermeiden. Liegen Temperatur oder Feuchtigkeit außerhalb
dieser Bereiche, können die Schutzeinrichtungen aktiviert
werden, so dass das Klimagerät dann seinen Betrieb einstellt.
6.2

Informationen zu Betriebsmodi

INFORMATION
Abhängig vom
Betriebsmodi nicht zur Verfügung.
▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit
automatisch angepasst,
ausgeschaltet. Es liegt dann kein Fehler vor.
▪ Wird die Hauptstromversorgung
abgeschaltet, nimmt die Einheit den Betrieb automatisch wieder
auf, sobald der Strom wieder eingeschaltet wird.
▪ Sollwert. Der Sollwert ist die Zieltemperatur bei den Betriebsmodi
Kühlen, Heizen und Automatisch.
▪ Rückstufung. Eine Funktion, die dafür sorgt, dass die
Raumtemperatur in einem bestimmten Bereich bleibt, wenn das
System ausgeschaltet wurde (durch den Benutzer, die Zeitplan-
Funktion oder den AUS-Timer).
6.2.1

Grundlegende Betriebsmodi

Die Inneneinheit kann in verschiedenen Betriebsmodi arbeiten.
Symbol
Kühlen. In diesem Modus wird Kühlen je nach Bedarf
aktiviert. Der Bedarf wird auf Grundlage des
jeweiligen Temperatur-Sollwerts oder durch die
Rückstufungsfunktion ermittelt.
Heizen. In diesem Modus wird je nach Bedarf Heizen
aktiviert, der Bedarf wird ermittelt je nach Temperatur-
Sollwert oder durch die Rückstufungsfunktion.
Nur Ventilator. In diesem Modus zirkuliert die Luft,
ohne dass geheizt oder gekühlt wird.
Entfeuchten. In diesem Modus wird die
Luftfeuchtigkeit bei minimaler Temperaturabnahme
gesenkt.
die Temperatur und Ventilatordrehzahl werden
automatisch geregelt, eine Regelung mittels Regler ist
nicht möglich.
Die Luftentfeuchtung ist nicht möglich, wenn die
Raumtemperatur zu niedrig ist.
Auto. In Auto-Modus schaltet die Inneneinheit
automatisch um zwischen Heizen und Kühlen, je nach
dem, was zum Erreichen des Sollwerts erforderlich
ist.
5 Benutzerschnittstelle
der folgenden Bereichsangaben
Heizen
–5~43°C –20~16°C
tr
14~24°C 15~27°C
feucht
(a)
≤80% —
installierten System stehen
oder der Ventilator wird
während des
Betriebsmodus
Installations- und Betriebsanleitung
für
feucht
tr
einige
sofort
Betriebs
