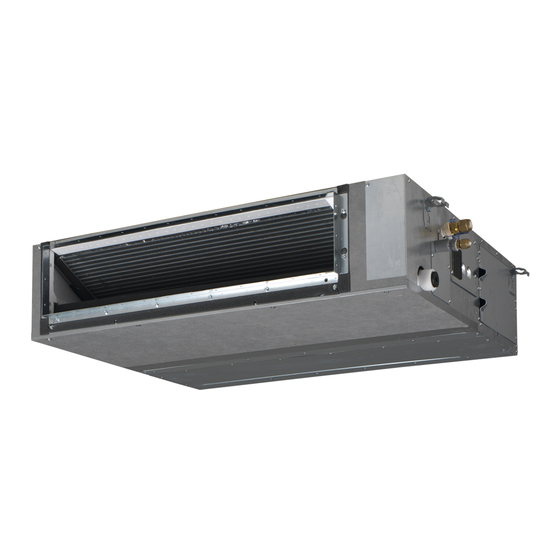

Daikin FXSA15A2VEB Referenz Für Installateure Und Benutzer
  1. Anleitungen
  2. Marken
  3. Daikin Anleitungen
  4. Klimaanlagen
  5. FXSA15A2VEB
  6. Referenz für installateure und benutzer
Daikin FXSA15A2VEB Referenz Für Installateure Und Benutzer

Daikin FXSA15A2VEB Referenz Für Installateure Und Benutzer

Vrv system-klimagerät
Vorschau ausblenden Andere Handbücher für FXSA15A2VEB:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FXSA15A2VEB
FXSA20A2VEB
FXSA25A2VEB
FXSA32A2VEB
FXSA40A2VEB
FXSA50A2VEB
FXSA63A2VEB
FXSA80A2VEB
FXSA100A2VEB
FXSA125A2VEB
FXSA140A2VEB
Referenz für Installateure und Benutzer
VRV System-Klimagerät

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin FXSA15A2VEB

Inhaltszusammenfassung für Daikin FXSA15A2VEB

  • Seite 1 Referenz für Installateure und Benutzer VRV System-Klimagerät FXSA15A2VEB FXSA20A2VEB FXSA25A2VEB FXSA32A2VEB FXSA40A2VEB FXSA50A2VEB FXSA63A2VEB FXSA80A2VEB FXSA100A2VEB FXSA125A2VEB FXSA140A2VEB...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................2 Allgemeine Sicherheitsvorkehrungen Über die Dokumentation ..............................2.1.1 Bedeutung der Warnhinweise und Symbole ....................Für den Monteur................................2.2.1 Allgemein ................................ 2.2.2 Installationsort..............................2.2.3 Kältemittel – im Fall von R410A oder R32 ..................... 2.2.4 Elektrik ................................
  • Seite 3 Inhaltsverzeichnis 14 Über das Paket 14.1 Innengerät..................................46 14.1.1 Einheit auspacken und handhaben........................ 46 14.1.2 So entfernen Sie das Zubehör vom Innengerät ..................... 46 15 Über die Einheiten und Optionen 15.1 Kennzeichnung................................48 15.1.1 Typenschild: Innengerät..........................48 15.2 Über die Inneneinheit..............................48 15.3 Systemanordnung ................................

  • Seite 4: Über Die Dokumentation

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
  • Seite 5 Über die Dokumentation ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät 4P599622-1B – 2022.02...

  • Seite 6: Allgemeine Sicherheitsvorkehrungen

    Allgemeine Sicherheitsvorkehrungen 2 Allgemeine Sicherheitsvorkehrungen 2.1 Über die Dokumentation ▪ Die Original-Dokumentation ist in Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. ▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch. ▪...

  • Seite 7: Für Den Monteur

    Verwenden Sie NUR von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen). FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät...

  • Seite 8: Installationsort

    Allgemeine Sicherheitsvorkehrungen VORSICHT Bei der Installation, Wartung oder Instandhaltung des Systems angemessene persönliche Schutzausrüstung tragen (Schutzhandschuhe, Schutzbrille…). WARNUNG Verpackungsbeutel aus Plastik zerreißen und entsorgen, damit niemand – vor allem kein Kind – mit ihnen spielen kann. Mögliche Gefahr: Ersticken. WARNUNG Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird.

  • Seite 9: Kältemittel - Im Fall Von R410A Oder R32

    Allgemeine Sicherheitsvorkehrungen ▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird. Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen. 2.2.3 Kältemittel – im Fall von R410A oder R32 Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder im Monteur-Referenzhandbuch Ihrer Anwendung.
  • Seite 10 Allgemeine Sicherheitsvorkehrungen HINWEIS ▪ Füllen Sie NICHT mehr als die angegebene Menge Kältemittel ein, um eine Beschädigung des Verdichters zu vermeiden. ▪ Wenn das Kältemittelsystem geöffnet wird, MUSS das Kältemittel gemäß der geltenden Gesetzgebung behandelt werden. WARNUNG Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann erst NACH der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.

  • Seite 11: Elektrik

    Allgemeine Sicherheitsvorkehrungen 2.2.4 Elektrik GEFAHR: STROMSCHLAGGEFAHR ▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die Abdeckung des Steuerungskastens abnehmen, Anschlüsse vornehmen oder stromführende Teile berühren. ▪ Unterbrechen Sie die Stromversorgung mindestens 10  Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen.
  • Seite 12 Allgemeine Sicherheitsvorkehrungen VORSICHT ▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach die stromführenden Verbindungen installieren. ▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die stromführenden Leitungsverbindungen getrennt worden sind. ▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel- Zugentlastung und der Klemmleiste selber MUSS so sein, dass das stromführenden Kabel gestrafft sind, bevor die Straffung des Erdungskabels eintritt - für den Fall, dass sich das Stromversorgungskabel durch die...

  • Seite 13: Besondere Sicherheitshinweise Für Installateure

    WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
  • Seite 14 Besondere Sicherheitshinweise für Installateure VORSICHT ▪ Darauf achten, dass der Kanal so installiert wird, dass der Einstellbereich des externen statischen Drucks für die Einheit NICHT überschritten wird. Angaben zum Einstellbereich zu Ihrem eigenen Modell finden Sie im technischen Datenblatt. ▪ Den Gewebestutzen so installieren, dass Vibrationen NICHT auf den Kanal oder die Decke übertragen werden.
  • Seite 15 Besondere Sicherheitshinweise für Installateure WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

  • Seite 16: Instruktionen Für Anlagen, Die Mit Kältemittel R32 Arbeiten

    Heizgerät). WARNUNG Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen gemäß den Instruktionen in Daikin und gemäß den geltenden gesetzlichen Vorschriften ausgeführt werden und NUR von entsprechend autorisierten Personen. WARNUNG Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden:...

  • Seite 17: Platzbedarf Für Installation

    Besondere Sicherheitshinweise für Installateure HINWEIS ▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen keinen starken Vibrationen oder Pulsationen ausgesetzt werden. ▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt werden gegen schädliche Einwirkungen von außen. ▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.

  • Seite 18: Für Den Benutzer

    Für den Benutzer FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät 4P599622-1B – 2022.02...

  • Seite 19: Sicherheitshinweise Für Benutzer

    Sicherheitshinweise für Benutzer 4 Sicherheitshinweise für Benutzer Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. 4.1 Allgemein WARNUNG Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur. WARNUNG Dieses Gerät kann von folgenden Personengruppen benutzt werden: Kinder ab einem Alter von 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder...
  • Seite 20 Sicherheitshinweise für Benutzer ▪ Einheiten sind mit folgendem Symbol gekennzeichnet: Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS von einem autorisierten Monteur...

  • Seite 21: Instruktionen Für Sicheren Betrieb

    Sicherheitshinweise für Benutzer 4.2 Instruktionen für sicheren Betrieb WARNUNG ▪ AUF KEINEN FALL die Einheit selber modifizieren, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahren bestehen. Wenden Sie sich an Ihren Händler. ▪ Achten unfallbedingtem Auslaufen...
  • Seite 22 Sicherheitshinweise für Benutzer WARNUNG Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist. VORSICHT Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen. VORSICHT Um Sauerstoffmangel zu vermeiden, muss der Raum ausreichend gelüftet werden, falls zusammen mit dem System ein Gerät mit Brenner verwendet wird.
  • Seite 23 Sicherheitshinweise für Benutzer VORSICHT Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass. Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher Geschwindigkeit dreht. WARNUNG Ersetzen Sie eine durchgebrannte Sicherung NIEMALS durch eine Sicherung mit anderer Amperezahl oder durch ein Überbrückungskabel.
  • Seite 24 Sicherheitshinweise für Benutzer VORSICHT Schalten Sie die Einheit erst aus, wenn Sie den Luftfilter und den Luftauslass reinigen wollen. WARNUNG Die Inneneinheit NICHT nass werden lassen. Mögliche Folge: Stromschlag- und Brandgefahr. Infos zum Kältemittel (siehe "10.5 Über das Kältemittel" [  37]) WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL Das Kältemittel innerhalb der Einheit ist leicht entzündlich.
  • Seite 25 Sicherheitshinweise für Benutzer WARNUNG Nach Leckagen-Erkennung oder Ende seiner Lebensdauer muss der R32-Kältemittel-Leckagen-Sensor ausgetauscht werden. Der Sensor darf NUR von einer befugten Person ausgetauscht werden. "11 Fehlerdiagnose und - Fehlerdiagnose und -beseitigung (siehe beseitigung" [  39]) WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom AB, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).

  • Seite 26: Über Das System

    Über das System 5 Über das System WARNUNG ▪ AUF KEINEN FALL die Einheit selber modifizieren, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahren bestehen. Wenden Sie sich an Ihren Händler. ▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der Nähe keine offenen Flammen gibt.

  • Seite 27: Informationsanforderungen Bei Ventilator-Konvektoren

    Kühlleistung (latent) rated,c Heizleistung rated,h Eingang Strom insgesamt elec Schallleistungspegel (Kühlen) dB(A) Schallleistungspegel (Heizen) dB(A) Kontaktinformationen: DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic FXSA15 0,046 — FXSA20 0,046 — FXSA25 0,046 —...
  • Seite 28 Über das System FXSA125 10,1 0,216 — FXSA140 11,5 0,272 — FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät 4P599622-1B – 2022.02...

  • Seite 29: Benutzerschnittstelle

    Benutzerschnittstelle 6 Benutzerschnittstelle VORSICHT ▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler. HINWEIS Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, chemischen Staubtüchern usw.

  • Seite 30: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme 7 Vor der Inbetriebnahme VORSICHT Siehe "4  Sicherheitshinweise für Benutzer"  [   19], alle damit zusammenhängenden Sicherheitshinweise zur Kenntnis zu nehmen. Diese Betriebsanleitung ist für die folgenden Systeme mit Standardregelung. Wenden Sie sich an Ihren Händler, bevor Sie die Anlage in Betrieb nehmen. Hier erfahren Sie Näheres zum Betrieb Ihres Systemtyps und der Kennzeichnung.

  • Seite 31: Betrieb

    Betrieb 8 Betrieb 8.1 Betriebsbereich INFORMATION Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur angeschlossenen Außeneinheit. 8.2 Informationen zu Betriebsmodi INFORMATION Abhängig vom installierten System stehen einige Betriebsmodi nicht zur Verfügung. ▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit automatisch angepasst, oder der Ventilator wird sofort ausgeschaltet.

  • Seite 32: Spezielle Betriebsmodi Bei Heizen

    Betrieb 8.2.2 Spezielle Betriebsmodi bei Heizen Betrieb Beschreibung Enteisung Um zu verhindern, dass aufgrund von Eisbildung an der Außeneinheit die Heizleistung sinkt, schaltet das System automatisch auf Enteisungsbetrieb. Während des Enteisungsbetriebs stellt der Ventilator der Inneneinheit den Betrieb ein und auf dem Startbildschirm wird folgendes Symbol angezeigt: Nach ungefähr 6 bis 8 Minuten nimmt das System wieder den normalen Betrieb auf.

  • Seite 33: Strom Sparen Und Optimaler Betrieb

    Strom sparen und optimaler Betrieb 9 Strom sparen und optimaler Betrieb VORSICHT Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus. HINWEIS Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen.

  • Seite 34: Wartung Und Service

    Wartung und Service 10 Wartung und Service 10.1 Sicherheitsvorkehrungen bei Wartung und Service VORSICHT Siehe "4  Sicherheitshinweise für Benutzer"  [   19], alle damit zusammenhängenden Sicherheitshinweise zur Kenntnis zu nehmen. HINWEIS Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service- Mitarbeiter durchgeführt werden.

  • Seite 35: Luftfilter Und Luftauslass Reinigen

    Wartung und Service 10.2 Luftfilter und Luftauslass reinigen VORSICHT Schalten Sie die Einheit erst aus, wenn Sie den Luftfilter und den Luftauslass reinigen wollen. HINWEIS ▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen. Mögliche Folge: Verfärbungen und Verformungen. ▪ Nur Wasser oder Luft UNTER 50°C verwenden.

  • Seite 36: Luftfilter Reinigen

    Wartung und Service Ansaugen auf der Rückseite Ansaugen unten 5 Vergewissern Sie sich, dass alle Aufhängebügel befestigt sind. 6 Bei Ansaugen von unten das Lufteinlassgitter schließen. Bei Ansaugen von hinten, die Kanal-Wartungsöffnung schließen. 7 Den Strom auf EIN schalten. 8 Wie Sie die Warnmeldungen auf dem Display beseitigen, wird in der Referenz zur Benutzerschnittstelle beschrieben.

  • Seite 37: Über Das Kältemittel

    Wartung und Service 10.5 Über das Kältemittel Dieses Produkt enthält fluorierte Treibhausgase. Gas NICHT in die Atmosphäre ablassen! Kältemitteltyp: R32 Erderwärmungspotenzial (GWP = global warming potential): 675 HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird.
  • Seite 38 Wartung und Service HINWEIS Die Funktionalität der Sicherheitseinrichtungen wird regelmäßig automatisch überprüft. Bei Fehlern oder Störungen zeigt das Display der Benutzerschnittstelle einen entsprechenden Fehlercode. HINWEIS Der R32-Kältemittel-Leckagen-Sensor ist ein Halbleiterdetektor, der andere Substanzen als Kältemittel R32 auch fälschlicherweise erkennen könnte. Vermeiden Sie es, in der unmittelbaren Nähe der Inneneinheit chemische Substanzen in hoher Konzentration zu verwenden (z. B.

  • Seite 39: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 11 Fehlerdiagnose und -beseitigung Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler. WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom AB, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).
  • Seite 40 Fehlerdiagnose und -beseitigung Fehler Maßnahme Das System stellt nach dem ▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass Einschalten sofort seinen von Außen- oder Inneneinheit durch Objekte Betrieb ein. blockiert sind. Entfernen Sie gegebenenfalls alle Objekte, und achten Sie darauf, dass die Luft frei zirkulieren kann.

  • Seite 41: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems

    Fehlerdiagnose und -beseitigung Wenn es nach der Überprüfung aller oben genannten Punkte unmöglich ist, das Problem in Eigenregie zu lösen, wenden Sie sich an Ihren Installateur und schildern Sie ihm die Symptome. Nennen Sie den vollständigen Namen des Modells (nach Möglichkeit mit Herstellungsnummer) und das Datum der Installation (ist möglicherweise auf der Garantiekarte aufgeführt).

  • Seite 42: Symptom: Geräusche Des Klimageräts (Inneneinheit)

    Fehlerdiagnose und -beseitigung 11.1.5 Symptom: Geräusche des Klimageräts (Inneneinheit) ▪ Direkt nach Einschalten ertönt ein "Ziiiin". Das elektronische Expansionsventil im Inneren einer Inneneinheit nimmt seinen Betrieb auf und erzeugt das Geräusch. Nach ca. einer Minute wird dieses Geräusch leiser. ▪ Ein kontinuierliches leises "Schaaa"...

  • Seite 43: Veränderung Des Installationsortes

    Veränderung des Installationsortes 12 Veränderung des Installationsortes Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise. FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät 4P599622-1B – 2022.02...

  • Seite 44: Entsorgung

    Entsorgung 13 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

  • Seite 45: Für Den Installateur

    Für den Installateur FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät 4P599622-1B – 2022.02...

  • Seite 46: Über Das Paket

    Über das Paket 14 Über das Paket Bitte auf Folgendes achten: ▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden. ▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.
  • Seite 47 Über das Paket a Installations- und Betriebsanleitung b Allgemeine Sicherheitshinweise c Unterlegscheiben für Aufhängebügel d Schrauben für Kanalflansche e Metallschelle f Dichtungskissen: Groß (Abflussrohr), mittel 1 (Gasrohr), mittel 2 (Flüssigkeitsleitung) g Abflussschlauch h Kleines Dichtungskissen i Isolierstück: Klein (Flüssigkeitsleitung) j Isolierstück: Groß (Gasleitung) k Kabelbinder FXSA15~140A2VEB Referenz für Installateure und Benutzer...

  • Seite 48: Über Die Einheiten Und Optionen

    Über die Einheiten und Optionen 15 Über die Einheiten und Optionen In diesem Kapitel 15.1 Kennzeichnung..................................15.1.1 Typenschild: Innengerät............................15.2 Über die Inneneinheit................................15.3 Systemanordnung................................... 15.4 Einheiten kombinieren und Optionen............................ 15.4.1 Mögliche Optionen für das Innengerät ......................... 15.1 Kennzeichnung HINWEIS Bei gleichzeitiger Installation oder Wartung mehrerer Geräte darauf achten, NICHT die Bedienfelder der verschiedenen Modelle zu verwechseln.

  • Seite 49: Einheiten Kombinieren Und Optionen

    Über die Einheiten und Optionen a Inneneinheit b Außeneinheit c Benutzerschnittstelle d Ansaugluft e Austretende Luft f Kältemittelrohrleitungen + Übertragungskabel g Abflussrohr 15.4 Einheiten kombinieren und Optionen INFORMATION In Ihrem Land sind bestimmte Optionen möglicherweise NICHT verfügbar. 15.4.1 Mögliche Optionen für das Innengerät Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung stehen: ▪...
  • Seite 50 Über die Einheiten und Optionen VORSICHT ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪...

  • Seite 51: Installation Der Einheit

    Installation der Einheit 16 Installation der Einheit In diesem Kapitel 16.1 Den Ort der Installation vorbereiten............................16.1.1 Anforderungen an den Installationsort des Innengeräts ..................16.2 Montieren des Innengeräts..............................16.2.1 Richtlinien zur Installation der Inneneinheit ......................16.2.2 Leitlinien zur Installation des Kanalsystem......................16.2.3 Leitlinien zur Installation des Abflussrohrs......................
  • Seite 52 Installation der Einheit VORSICHT Das Gerät sollte NICHT für die Öffentlichkeit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann. Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die Installation in geschäftlichen und gewerblichen Umgebungen.
  • Seite 53 Installation der Einheit ≥500 (mm) A Mindestabstand zum Boden: 2,5 m, um versehentliches Berühren zu vermeiden a Decke b Fußbodenoberfläche c Raum für Wartungsarbeiten ▪ Auslassgitter. Erforderliche Mindest-Installationshöhe von Auslassgitter ≥1,8 m. Raum für Wartungsarbeiten und Größe der Deckenöffnung Achten Sie darauf, dass die Deckenöffnung groß genug ist, damit genug Platz ist für Wartungs- und Instandsetzungsarbeiten.

  • Seite 54: Montieren Des Innengeräts

    Installation der Einheit Installationsoptionen ≥1100 ≥800 (mm) A Installation mit rückseitigem Gewebestutzen und Kanal-Wartungsöffnung B Installation mit Gewebestutzen unten und Lufteinlassgitter a Deckenoberfläche b Deckenöffnung c Luftfilter d Lufteinlass-Kanal e Kanal-Wartungsöffnung f Austauschplatte g Segeltuchanschluss für Lufteinlassblende (bauseitig zu liefern) h Mindestöffnung für Schutzgitter (bauseitig zu liefern) Klasse 15~32: 504×210 mm Klasse 40~50: 654×210 mm...
  • Seite 55 Installation der Einheit a Luftfilter-Halteplatte mit Luftfilter b Austauschplatte ▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um das Gewischt der Einheit zu halten. Falls keine ausreichende Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie das Gerät installieren. Bei bestehenden Decken sind Anker zu verwenden.

  • Seite 56: Leitlinien Zur Installation Des Kanalsystem

    Installation der Einheit Klasse A (mm) 15~32 40~50 63~80 1038 100~125 1438 1588 ▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier Ecken der Einheit auf einer Ebene liegen. a Wasserwaage b Vinylschlauch HINWEIS Die Einheit NICHT geneigt installieren.

  • Seite 57: Leitlinien Zur Installation Des Abflussrohrs

    Installation der Einheit 1 Den Gewebestutzen mit der Innenseite des Flansches verbinden, auf der Einlassseite und der Auslassseite. Zum Anschließen des Gewebestutzens bauseitig zu liefernde Schrauben benutzen. 2 Den Kanal am Gewebestutzen befestigen. a Schrauben für Einlass-Kanalflansch (bauseitig zu liefern) b Schrauben für Auslass-Kanalflansch (Zubehör) c Flansch (befindet sich auf der Einheit) d Inneneinheit...
  • Seite 58 Installation der Einheit ▪ Gefälle. Das Abflussrohr muss ein Gefälle haben (mindestens 1/100), damit sich im Rohr keine Luftblasen bilden können. Haltestangen so verwenden wie gezeigt. 1~1.5 m a Haltestange Zulässig Nicht zulässig ▪ Kondensierung. Ergreifen Sie geeignete Maßnahmen, damit sich kein Kondenswasser bilden kann.
  • Seite 59 Installation der Einheit a Abfluss-Auslass für Wartungsarbeiten b Kältemittelleitungen c Abflussrohr-Anschluss Abflussrohr-Anschluss 1 Den Abflussschlauch so weit wie möglich auf den Abflussrohr-Anschluss schieben. 2 Die Metallschelle befestigen und festziehen, bis der Schraubenkopf weniger als 4 mm Abstand von der Metallschelle hat. 3 Auf Wasserleckagen prüfen (siehe "Auf Wasserleckagen prüfen" [...
  • Seite 60 Installation der Einheit Abflussstopfen hineindrücken. ▪ Den Verschluss einsetzen und mithilfe eines Kreuzschlitzschraubendrehers hineindrücken. a Ablaufstopfen b Kreuzschlitzschraubendreher Auf Wasserleckagen prüfen Das Verfahren ist davon abhängig, ob die Installation des Systems bereits vollzogen ist. Ist das System noch nicht fertig installiert, schließen Sie vorübergehend die Benutzerschnittstelle an und stellen die Stromversorgung der Einheit her.
  • Seite 61 Installation der Einheit b Abfluss-Auslass für Wartungsarbeiten c Kältemittelleitungen d Wassereinlass e Wassereinlass-Abdeckung f Behälter (Wasser durch Wassereinlass hinzufügen) g Tragbare Pumpe 6 Den Strom ausschalten. 7 Elektrische Verkabelung trennen. ▪ Die Wartungsblende abnehmen. ▪ Stromversorgung trennen. ▪ Die Benutzerschnittstelle trennen. ▪...

  • Seite 62: Rohrinstallation

    Rohrinstallation 17 Rohrinstallation In diesem Kapitel 17.1 Kältemittelleitungen vorbereiten............................17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 17.1.2 Kältemittelleitungen isolieren..........................17.2 Kältemittelleitungen anschließen............................17.2.1 Kältemitteilleitungen anschließen ......................... 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ..............17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen..................17.2.4 Leitfaden für Biegen von Rohren ........................... 17.2.5 Das Rohrende aufbördeln ............................

  • Seite 63: Kältemittelleitungen Isolieren

    Rohrinstallation ▪ Rohrleitungs-Härtegrad und -stärke: Außendurchmesser Temper-Grad Stärke (t) (Ø) Ø 6,4 mm (1/4") Weichgeglüht (O) ≥0,8 mm 9,5 mm (3/8") 12,7 mm (1/2") 15,9 mm (5/8") Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

  • Seite 64: Sicherheitsvorkehrungen Beim Anschluss Von Kältemittelleitungen

    Rohrinstallation ▪ Befolgen Sie die Richtlinien für: Biegen von Rohren Aufdornen von Rohrenden Verwendung der Absperrventile 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪ "2 Allgemeine Sicherheitsvorkehrungen" [  6] ▪...

  • Seite 65: Richtlinien Zum Anschließen Von Kältemittelleitungen

    Rohrinstallation Einheit Installationszeitraum Schutzmethode Außeneinheit >1 Monat Zusammenkneifen der Rohrenden <1 Monat Zusammenkneifen der Rohrenden oder Inneneinheit Unabhängig vom Abdichten mit Klebeband Zeitraum HINWEIS Das Kältemittel-Absperrventil erst dann öffnen, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

  • Seite 66: Leitfaden Für Biegen Von Rohren

    Rohrinstallation 17.2.4 Leitfaden für Biegen von Rohren Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer). 17.2.5 Das Rohrende aufbördeln HINWEIS ▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden.

  • Seite 67: Kältemittelrohre An Der Inneneinheit Anschließen

    Rohrinstallation 17.2.6 Kältemittelrohre an der Inneneinheit anschließen VORSICHT Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn, diese Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.

  • Seite 68: Elektroinstallation

    Elektroinstallation 18 Elektroinstallation In diesem Kapitel 18.1 Über das Anschließen der elektrischen Leitungen ........................ 18.1.1 Vorsichtshinweise zum Anschließen der elektrischen Leitungen ................. 18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................18.1.3 Technische Daten von elektrischen Leitungen...................... 18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen.................... 18.1 Über das Anschließen der elektrischen Leitungen Typischer Ablauf Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen:...

  • Seite 69: Richtlinien Zum Anschließen Der Elektrischen Leitungen

    Elektroinstallation WARNUNG ▪ Wenn die Stromversorgung über eine fehlende Phase oder über eine falsche N- Phase verfügt, arbeitet das Gerät möglicherweise nicht. ▪ Für ordnungsgemäße Erdung sorgen. Erden Sie das Gerät NICHT über ein Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

  • Seite 70: Technische Daten Von Elektrischen Leitungen

    Elektroinstallation Kabeltyp Installationsverfahren Verlitzter Leitungsdraht mit runder, gecrimpter Klemme a Klemme b Schraube c Flache Ringscheibe Zulässig NICHT zulässig Anzugsdrehmomente Verkabelung Schraubengröße Anzugsdrehmoment (N•m) Stromversorgungskabel 1,2~1,4 Übertragungskabel M3,5 0,79~0,97 (innen↔außen) Kabel der Benutzerschnittstelle ▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein als die anderen Drähte.

  • Seite 71: Die Elektrischen Leitungen An Die Inneneinheiten Anschließen

    Elektroinstallation MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die angegebenen Werte sind Maximalwerte (exakte Werte siehe elektrische Daten der Inneneinheit).   18‒1 Mindest-Strombelastbarkeit im Schaltkreis Klasse 15~25 40~63 0,8 A 0,9 A 1,4 A 1,7 A 2 A 2,2 A 3 A 18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen HINWEIS ▪ Halten Sie sich an den Elektroschaltplan (im Lieferumfang der Einheit enthalten, auf der Innenseite der Wartungsblende).
  • Seite 72 Elektroinstallation P1P2 F1 F2 a Stromversorgungskabel und Erdungskabel b Wartungsblende mit Schaltplan c Anschluss des Übertragungs- und Benutzerschnittstellenkabels 5 Kunststoffklemme für Kabelbinder: Kabelbinder durch Kunststoffklemmen ziehen und befestigen, um die Kabel zu fixieren. 6 Die Kabel mit Dichtungsmaterial (Zubehör) umwickeln, um zu verhindern, dass von außen Wasser in die Einheit eindringen kann.
  • Seite 73 Elektroinstallation VORSICHT ▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum Fernregler finden Sie Informationen zur Kompatibilität (z. B. BRC1H52/82*). ▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit. Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der Benutzerschnittstelle.

  • Seite 74: Inbetriebnahme

    19 Inbetriebnahme HINWEIS Allgemeine Checkliste für Inbetriebnahme. Neben den Instruktionen zur Inbetriebnahme in diesem Kapitel gibt es auf dem Daikin Business Portal (Authentifizierung erforderlich) auch eine allgemeine Checkliste für Inbetriebnahme. Diese allgemeine Checkliste für die Inbetriebnahme ergänzt die Instruktionen in diesem Kapitel und kann als Leitfaden und Berichtsvorlage dienen bei der Inbetriebnahme und kann bei der Übergabe dem Benutzer ausgehändigt werden.

  • Seite 75: Checkliste Vor Inbetriebnahme

    Inbetriebnahme HINWEIS Kühlbetrieb. Der Probelauf muss im Kühlbetrieb durchgeführt werden, damit es möglich ist zu erkennen, wenn die Absperrventile sich nicht öffnen. Auch wenn über die Benutzerschnittstelle auf Heizbetrieb gestellt wurde, wird die Einheit über 2 bis 3 Minuten im Kühlbetrieb laufen (auch wenn auf der Benutzerschnittstelle das Symbol für Heizen angezeigt wird), um dann automatisch in den Heizbetrieb zu wechseln.

  • Seite 76: Probelauf Durchführen

    Inbetriebnahme Bauseitige Einstellungen Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie gewünscht durchgeführt sind. Siehe "20.1 Bauseitige Einstellung" [  77]. 19.4 Probelauf durchführen INFORMATION ▪ Probelauf durchführen gemäß den Instruktionen im Handbuch zur Außeneinheit. ▪ Der Probelauf gilt nur dann als abgeschlossen, wenn auf der Benutzerschnittstelle oder auf der 7-Segment-Anzeige der Außeneinheit kein Fehlercode angezeigt wird.

  • Seite 77: Konfiguration

    Konfiguration 20 Konfiguration 20.1 Bauseitige Einstellung Führen Sie die folgenden bauseitigen Einstellungen durch, damit diese der tatsächlichen Installation und den Anforderungen des Benutzers entsprechen: ▪ Deckenhöhe ▪ Installation - bei Ansaugen von unten oder Ansaugen von hinten ▪ Einstellung des externen statischen Drucks bei: Automatische Anpassung von Luftstrom Benutzerschnittstelle ▪...
  • Seite 78 Konfiguration Einstellung: Externer statischer Druck INFORMATION ▪ Die Ventilatordrehzahl für dieses Innengerät ist voreingestellt, um den einheitlichen externen statischen Druck zu gewährleisten. ▪ Um einen höheren oder niedrigeren externen statischen Druck einzustellen, mit der Benutzerschnittstelle die Ausgangseinstellung zurücksetzen. Die Einstellung des externen statischen Drucks kann auf 2 Arten vorgenommen werden: ▪...
  • Seite 79 Konfiguration Inhalt der Einstellung: Dann — Luftstrom-Anpassung ist AUS 11 (21) Abschluss der automatischen Luftstrom-Anpassung Beginn der automatischen Luftstrom-Anpassung Über die Benutzerschnittstelle den externen statischen Druck festlegen Überprüfen Sie die Einstellung der Inneneinheit: Wert-Nummer "—" muss auf 01 gestellt sein für M 11(21) und SW 6. 1 Die Wert-Nummer "—"...
  • Seite 80 Konfiguration Wenn Sie Folgendes wollen… Dann — Während der 12 (22) Thermostat bei Volumen-Einstellung Kühlbetrieb AUS ist Überwachung 1 Überwachung 2 Während der 12 (22) Thermostat bei Volumen-Einstellung Heizbetrieb AUS ist Überwachung 1 Überwachung 2 Nur zu verwenden in Kombination mit dem optionalen Fernsensor oder wenn die Einstellung M 10 (20), SW 2, —...
  • Seite 81 Konfiguration Einstellung: Thermostatdifferentialwechsel (bei Verwendung eines Fernsensors) Wenn das System einen entfernten Sensor hat, die Schrittweite für Zunahme/ Abnahme festlegen. Wenn Sie die Schrittweite ändern wollen auf… Dann — 1°C 12 (22) 0,5°C Einstellung: Differenz bei automatischem Wechsel Temperaturdifferenz zwischen Kühlen-Sollwert Heizen-Sollwert automatischen Modus festlegen (Verfügbarkeit ist abhängig vom Systemtyp).
  • Seite 82 Konfiguration Fernregelung ist möglich durch Übertragung des externen Inputs zu den Anschlüssen T1 und T2 auf der Klemmleiste für die Benutzerschnittstelle und das Übertragungskabel. FORCED Input A a Erzwungenes AUS b Eingang A Anforderungen an die Verkabelung Kabelspezifikation Ummanteltes Vinylkabel oder 2-adriges Kabel Kabelstärke 0,75~1,25 mm...

  • Seite 83: Übergabe An Den Benutzer

    Übergabe an den Benutzer 21 Übergabe an den Benutzer Wenn der Probelauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, informieren Sie den Benutzer über Folgendes: ▪ Überzeugen Sie sich, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn/sie, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der URL zu finden ist, die in dieser Anleitung bereits angegeben worden ist.

  • Seite 84: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 22 Fehlerdiagnose und -beseitigung 22.1 Fehler beseitigen auf Grundlage von Fehlercodes Falls bei der Einheit ein Fehler auftritt, zeigt die Benutzerschnittstelle einen Fehlercode an. Es ist wichtig, das Problem zu verstehen und Maßnahmen zu dessen Beseitigung zu treffen, bevor Sie den Fehlercode zurücksetzen. Das sollte durch einen lizenzierten Installateur oder Ihren Händler vor Ort durchgeführt werden.

  • Seite 85: Beschreibung

    Fehlerdiagnose und -beseitigung Code Beschreibung Fehler bei Ansaugluft-Thermistor Fehler bei Auslassluft-Thermistor Anomalie bei Raumtemperatur-Thermistor von Fernregler FXSA15~140A2VEB Referenz für Installateure und Benutzer VRV System-Klimagerät 4P599622-1B – 2022.02...

  • Seite 86: Entsorgung

    Entsorgung 23 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Einheiten MÜSSEN einer Einrichtung aufbereitet werden, Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.

  • Seite 87: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). 24.1 Schaltplan 24.1.1 Vereinheitlichte Schaltplan-Legende Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem Elektroschaltplan auf der Einheit.
  • Seite 88 Technische Daten Symbol Bedeutung Kondensator AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*, Anschluss, Konnektor MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE D*, V*D Diode Dioden-Brücke DIP-Schalter Heizgerät FU*, F*U, (Informationen zu Sicherung Eigenschaften siehe Platine innerhalb Ihrer Einheit) Konnektor (Gehäusemasse) Kabelbaum H*P, LED*, V*L...
  • Seite 89 Technische Daten Symbol Bedeutung Überlastschutz Thermoschalter Fehlerstrom-Schutzschalter Widerstand Thermistor Empfänger Endschalter Schwimmerschalter S*NG Kältemittel-Leckagen-Detektor S*NPH Druck-Sensor (hoch) S*NPL Druck-Sensor (niedrig) S*PH, HPS* Druckschalter (hoch) S*PL Druckschalter (niedrig) Thermostat S*RH Feuchtigkeitssensor S*W, SW* Betriebsschalter SA*, F1S Überspannungsableiter SR*, WLU Signalempfänger Wahlschalter SHEET METAL Befestigungsplatte für Anschlussleiste Transformator...

  • Seite 90: Glossar

    Produkt geliefert sind und die gemäß den Instruktionen in der begleitenden Dokumentation installiert werden müssen. Optionale Ausstattung Ausstattung, die von Daikin hergestellt oder zugelassen ist, und die gemäß den Instruktionen in der begleitenden Dokumentation mit dem Produkt kombiniert werden kann.
  • Seite 92 4P599622-1B 2022.02 Verantwortung für Energie und Umwelt...
