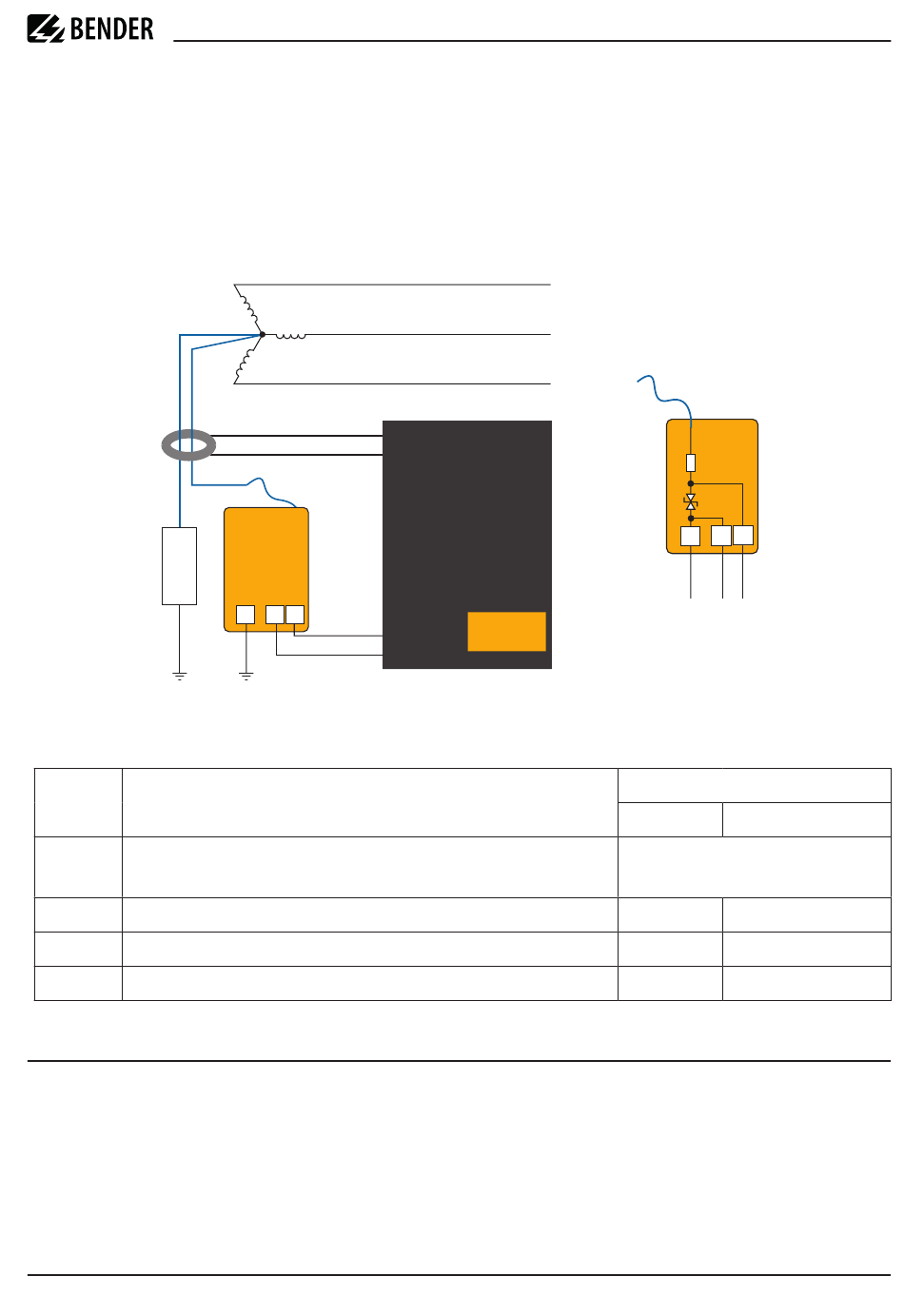

Anschlussbild
i
Der Anschluss „N" des CD25000 sollte direkt am Sternpunkt des Trafos erfolgen, damit die
Verbindung zwischen NGR und Sternpunkt mitüberwacht wird.
Eine direkte Verbindung zwischen den „N"-Anschlüssen von CD25000 und NGR wird nicht emp-
fohlen, da sonst eine Leitungsunterbrechung zwischen dem Sternpunkt und dem NGR-
Anschluss „N" nicht überwacht wird.
N
NGR
PE
PE
Abb. 1-2:
Anschlussbild (links), Innenschaltbild CD25000 (rechts)
Anmerkungen zu Abb. 1-2:
Klemme/
Anschluss
Anschluss an den Sternpunkt des HRG-Systems:
N
fest angeschlossene Leitung, Kabelschuh kundenseitig
Anschluss an R
R
S
Anschluss an E des NGRM...; intern verbunden mit PE
E
Anschluss an den Schutzleiter, intern verbunden mit E; Kabelschuh M5
PE
Inbetriebnahme
Führen Sie nach dem Anschluss des CD25000 an den NGR-Monitor einen Feldabgleich durch.
i
Um die bestmöglichen Ergebnisse bei einem Feldabgleich zu erhalten, sollte der NGR-Monitor
für mindestens eine Stunde in der Einsatzumgebung in Betrieb sein.
CD25000_D00347_01_M_XXDE/03.2020
k
50mA
5A
l
C
N
CD25000
PE
E
R s
R
E
PE
Verwendung
des NGRM...
S
L1
L2
L3
NGR Monitor
S
N
PE
E
R s
Anschlussleitung
Metrisch
Imperial
0,36 mm²
1,5 mm²
AWG16
1,5 mm²
AWG16
≥ 1,5 mm²
AWG16 oder größer
CD25000
