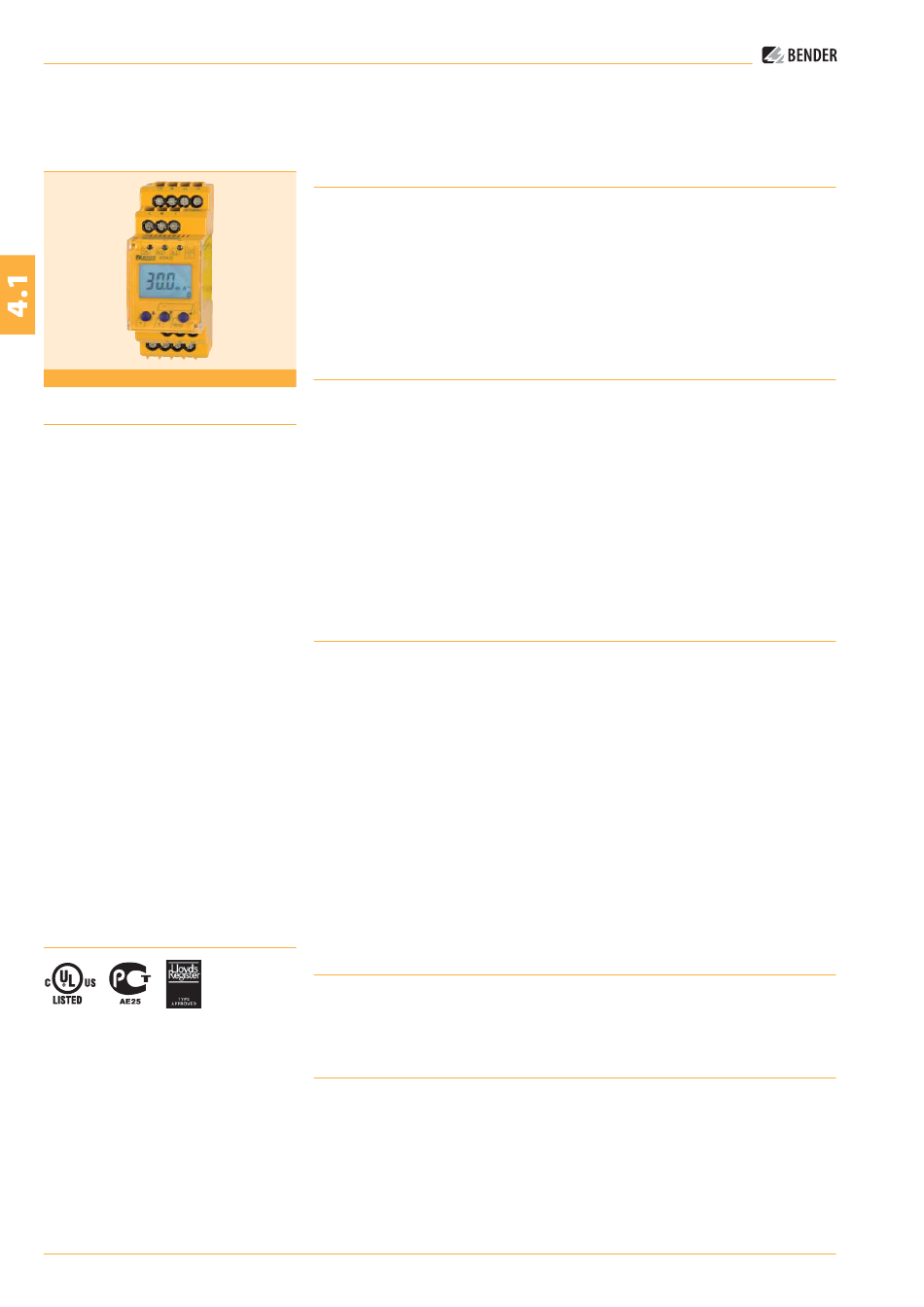

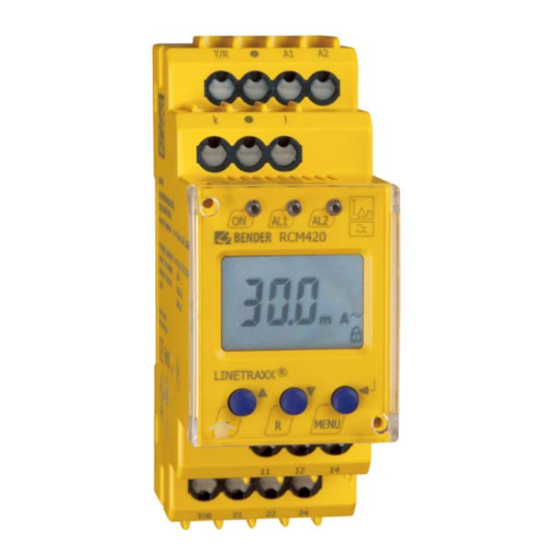

Differenzstrom-Überwachungsgerät
RCM420
RCM420
Gerätemerkmale
• Wechsel- und pulsstromsensitives
Differenzstrom-Überwachungsgerät
Typ A nach IEC 62020
• Effektivwertmessung (AC)
• Zwei getrennt einstellbare Ansprechwerte
• Frequenzbereich 42...2000 Hz
• Anlauf-, Ansprech- und Rückfallverzögerung
einstellbar
• Restartfunktion
• Digitale Messwertanzeige über LC-Display
• Messwertspeicher für Auslösewert
• Anschlussüberwachung Messstromwandler
• Melde-LEDs für Betrieb, Alarm 1 / 2
• Test- / Reset-Taste intern / extern
• Zwei getrennte Alarmrelais mit je 1 Wechsler
• Arbeits- / Ruhestrom und Fehlerspeicher -
verhalten wählbar
• Passwortschutz für Geräteeinstellung
• Geräte Selbstüberwachung
• Plombierbare Klarsichtabdeckung
• 2-Modul-Gehäuse (36 mm)
• RoHS-konform
• Federklemme
(pro Anschluss zwei Klemmen)
Zulassungen
24 TDB401016de / Hauptkatalog Teil 4 – Differenzstrom-Überwachungsgeräte, Differenzstrom-Überwachungssysteme / 07.2010
Änderungen vorbehalten ! – © Dipl.-Ing. W. Bender GmbH & Co. KG, Germany
Produktbeschreibung
Das wechsel- und pulsstromsensitive Differenzstrom-Überwachungsgerät RCM420-D
(Typ A) wird zur Fehler- bzw. Differenzstromüberwachung in geerdeten Systemen (TN-
und TT-Sys temen) eingesetzt, in denen im Fehlerfall vorzugsweise eine Meldung, jedoch
keine Ab schaltung erfolgen darf. Außerdem können damit Einzelleiter überwacht werden,
z. B. PE-Leiter, N-PE-Brücken, PE-PAS-Brücken.
Durch die Vorwarnstufe (50...100 % vom eingestellten Ansprechwert I
Vorwarnung und Alarm unterschieden werden. Da die Messwerterfassung über Messstrom-
wandler erfolgt, ist das Gerät nahezu unabhängig von Laststrom und Nennspannung der
Anlage.
Applikationen
• Differenzstromüberwachung in geerdeten 2-, 3- oder 4-Leitersystemen
• Stromüberwachung von im Normalfall stromlosen Einzelleitern
• Steckdosenstromkreise für Geräte, die längere Zeit unbeaufsichtigt betrieben werden
und die nicht ausfallen dürfen
• Alarmsysteme, Sicherheitseinrichtungen
• Klimaanlagen, EDV-Anlagen
• Kühlanlagen mit wertvollem Kühlgut
• Großküchen
• Überwachung geerdeter Stromversorgungen auf vagabundierende Ströme
• Belastung von N-Leitern
• Rohrbegleitheizungen
Funktion
Nach Anlegen der Versorgungsspannung U
dieser Zeit hat das Überschreiten der Ansprechwerte keinen Einfluss auf den Schaltzustand
der Alarmrelais.
Die Differenzstrommessung erfolgt über einen externen Messstromwandler. Der aktuelle
Messwert wird auf dem LC-Display angezeigt. Dadurch sind auch Veränderungen, z. B.
beim Zuschalten von Abgängen, leicht erkennbar.
Überschreitet der Messwert einen oder beide Ansprechwerte, starten die Ansprechver-
zöger ungen t . Nach Ablauf von „t
on1 / 2
(Alarm-LEDs leuchten). Wird der Rückfallwert vor Ablauf von „t
die Alarm-LEDs „AL1 / AL2" nicht, und die Alarm relais schalten nicht. Die eingestellte
Rückfallzeit „t " startet, wenn nach dem Schalten der Alarmrelais der Messwert den
off
Rückfallwert (Ansprechwert zu züglich Hysterese) wieder unterschreitet. Nach Ablauf von
„t " schalten die Melderelais in die Ausgangslage zurück. Ist die Fehlerspeicherung aktiviert,
off
bleiben die Alarm relais in Alarm stellung, bis die Reset-Taste betätigt oder die Versorgungs-
spannung unterbrochen wird. Mit der Test-Taste kann die Gerätefunktion geprüft werden.
Die Geräte para metrierung er folgt über das LC-Display und die frontseitigen Bedientasten
und kann durch ein Passwort geschützt werden.
Anschlussüberwachung
Die Anschlüsse zum Messstromwandler werden permanent überwacht. Im Fehlerfall, schalten
die Alarmrelais K1 / K2 unverzögert, die Alarm-LEDs AL1 / AL2 / ON blinken. Nach Beseitigung
des Fehlers gehen die Alarmrelais automatisch bzw. im Fehlerspeicherverhalten durch Be-
tätigung der Reset-Taste in die Ausgangslage zurück.
Restartfunktion
Steht nach dem Rücksetzen des Alarm-Relais und Wiedereinschalten des überwachten Netzes
weiterhin eine Alarmmeldung an, so wird dieser Vorgang des Rücksetzens nur solange wieder-
holt wie die Anzahl der eingestellten Restart-Zyklen.
Nach Ablauf des Restart-Zählers wird der Fehlerspeicher auf ON gesetzt.
Differenzstrom-Überwachungsgerät
für TN- und TT-Systeme
(AC- und pulsierende DC-Ströme)
startet die Anlaufverzögerung „t". Während
S
" schalten die ausgewählten Alarmrelais
on1 / 2
" unterschritten, leuchten
on
) kann zwischen
∆n2
