CWF Multi används tillsammans med
PI 320/350/400/500 och PI Plasma i konfigurationer,
där kalltrådsmatning önskas.
Det är möjligt att förbinda flera trådmatningar på
samma PI maskin, men endast en kan vara aktiv åt
gången.
CWF Multi kommunicerar med PI via ett CAN-
interface på baksidan av PI. Man kan använda kablar
på max. 15 meter.
Innan igångsättning skall CWF-enheten tilldelas
ID-nr (se meny för speciella inställningar).
Samtidigt skall den anslutna PI maskinen sättas
upp för användning av CWF i användarmenyn (se
maskinens bruksanvisning).
Enheter för parameter
Visar den aktiva inställningsenheten.
Trådmotor
Visar rangerriktning på tråden.
Digital display
Digital display visar värdet på de valda parametrarna.
Parameterns enhet visas till höger om displayen.
Downloaded from www.Manualslib.com

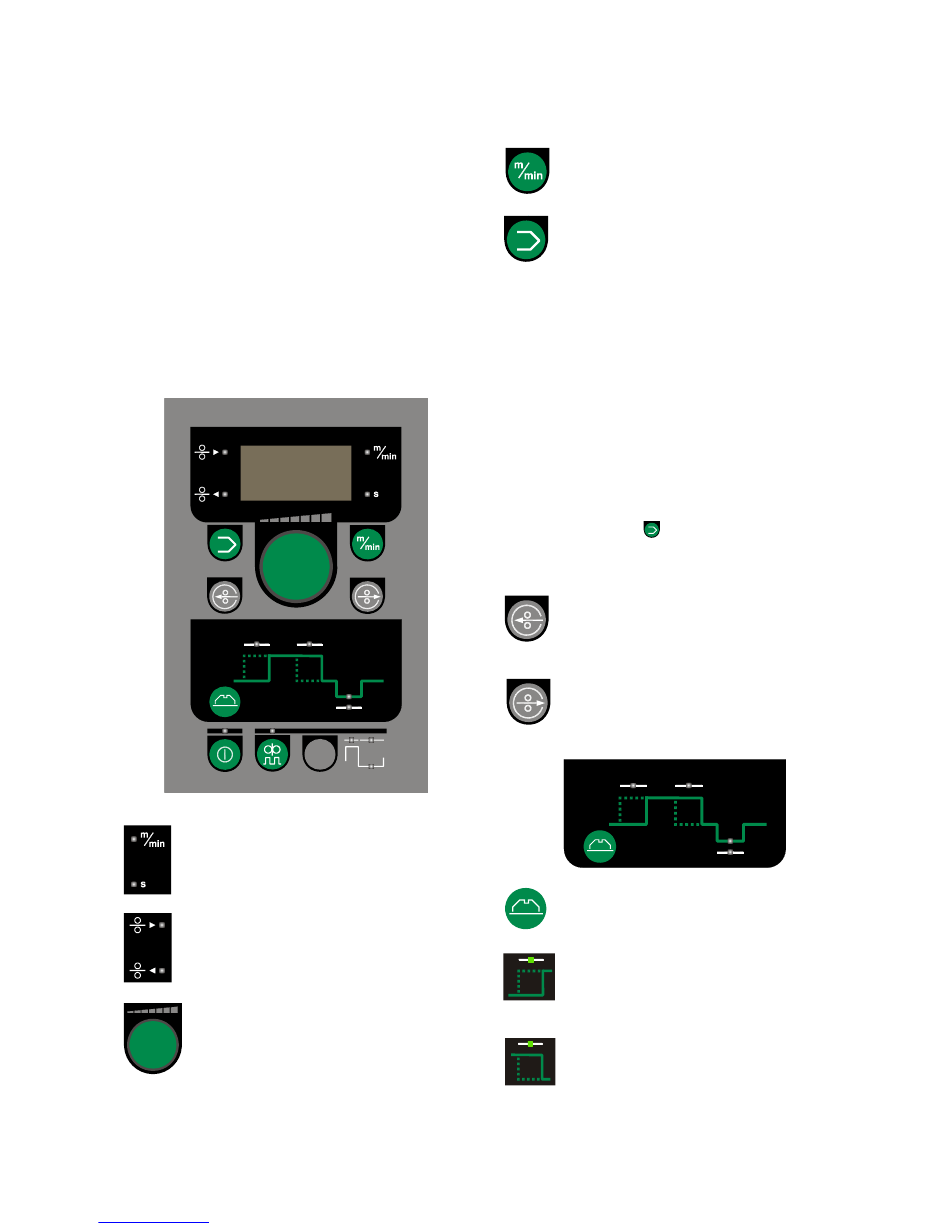

FUNKTIONSPANEL
Vridknapp
Alla parametrar ställs in med hjälp av
vridknappen.
manuals search engine
Parameter val
Man väljer parameter genom att trycka på den
önskade funktionen. Den valda funktion visas med ett
indikationsljus.
Trådhastighet
Justerbar: 0,20-5m/min.
Inställning av trådhastighet.
Programinställningar - parametrar
Sparar använda programinställningar i ma-
skinen. Det är möjligt att spara 20 program.
När knappen trycks in, visar displayen ett "P" efterföljt
av ett nummer: "1", "2" osv. Dessa nummer är en
inställning av CWF-parameter och funktioner. CWF-
enheten skall vara satt i "OFF"-läge för att kunna ställa
in programmen.
Under normalt bruk väljer man CWF program direkt i
PI maskinens kontrollpanel. Det är därför möjligt att ha
flera olika CWF program synkroniserade med olika PI
svetsprogram.
Vid svetsningens start kommer PI ge signal till den
specifika CWF enheten om önskat trådprogram.
Återställning av program
CWF-enheten skall vara i OFF-läge. Välj det
pågällande programmet, som önskas återställas till
fabriksinställning. Håll
blinkar med det pågällande programnumret, och släpp
därefter knappen igen.
Rangering retur
Justerbar: 0,2-5 m/min
Den valda hastigheten används i alla
program. Används till att rangera tillbaka tråden.
Rangering fram
Justerbar: 0,2-5 m/min
Den valda hastigheten används i alla
program. Används till att rangera fram tråden.
Start/stopp parameterval
Knappen hålls inne, tills ljusdioden för den
önskade parametern tänds i figuren:
Försenad trådstart
Justerbar: 0-10 sek.
Tiden från att ljusbågen tänds, tills tråden
startas.
Försenad trådstopp
Justerbar: 0-10 sek. 0 = frånkopplad
Under slopedown kommer tråden fortsätta i
den inställda tiden.
Tiden skall vara kortare än slopedown-tiden för att
undgå fastbränning till ämnet.
33
-knappen inne tills displayen
