Kontrolleinheit; Rangieren Rückwarts - Migatronic CWF Multi PI 320 Betriebsanleitung

CWF Multi wird zusammen mit PI 320/350/400/500
und PI Plasma angewendet, wo Kaltdrahtvorschub
gewünscht wird.
Es ist möglich mehrere Drahtvorschubeinheiten auf
dieselbe PI Maschine zu verbinden, aber nur eine
nach dem anderen kann aktiv werden.
CWF Multi kommuniziert mit PI durch eine CAN-
interface auf die Rückseite der PI maschine. Kabeln
bis zu 15 Meter können angewendet werden.
Ehe Anwendung muß der CWF-Einheit eine ID-Nr.
(bitte Menü für Sondereinstellungen lesen)
zugeteilt werden. Gleichzeitig soll die
angeschloßene PI Maschine für Anwendung der
CWF Einheit im Benutzermenü (Bitte die
Betriebseinleitung lesen) eingestellt werden.
Einheiten der Parameter
Hier wird die aktive Einheit gezeigt.
Drahtmotor
Hier wird die Rangierrichtung gezeigt.

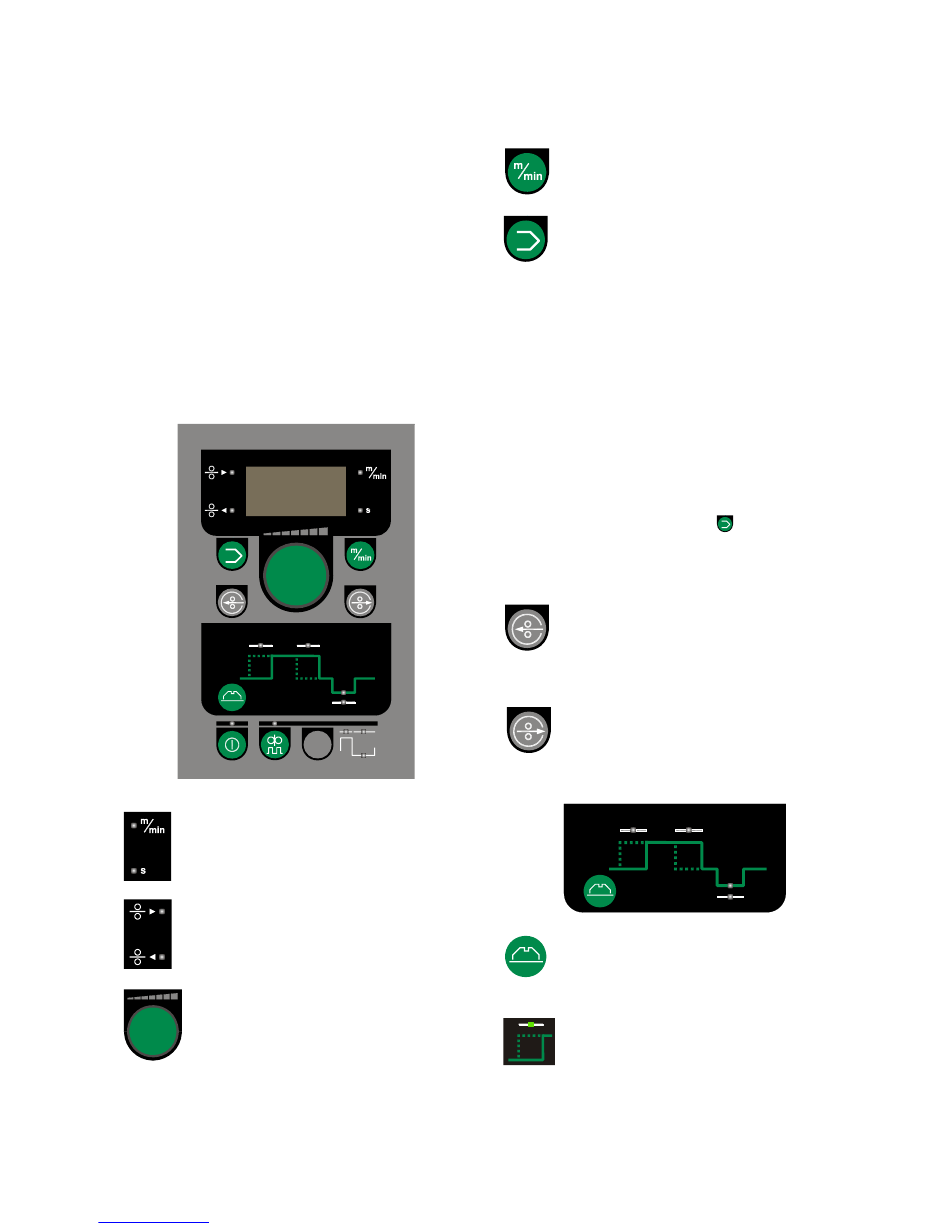

Digitales Display
Das digitale Display zeigt dem Wert der gewählte
Parameter. Die Parametereinheit wird rechts des
Displays gezeigt.
