Migatronic CWF Multi PI 320 Betriebsanleitung Seite 3

CWF Multi anvendes sammen med
PI 320/350/400/500 og PI Plasma i konfigurationer,
hvor koldtrådsfremføringer ønskes.
Det er muligt at forbinde flere trådfremføringer på
samme PI maskine, men kun én kan være aktiv ad
gangen.
CWF Multi kommunikerer med PI via et CAN-interface
på bagsiden af PI. Der kan anvendes kabler på max.
15 meter.
Inden ibrugttagning skal CWF-enheden tildeles ID-
nr (se menu for specielle indstillinger). Samtidigt
skal den tilsluttede PI maskine sættes op til brug
af CWF i brugermenuen (se maskinens
betjeningsvejledning).
Enheder for parameter
Viser den aktive indstillingsenhed.
Trådmotor
Viser rangerretning på tråden.
Digitalt display
Digital displayet viser værdien af de valgte parametre.
Parameterens enhed vises til højre for displayet.
Downloaded from www.Manualslib.com

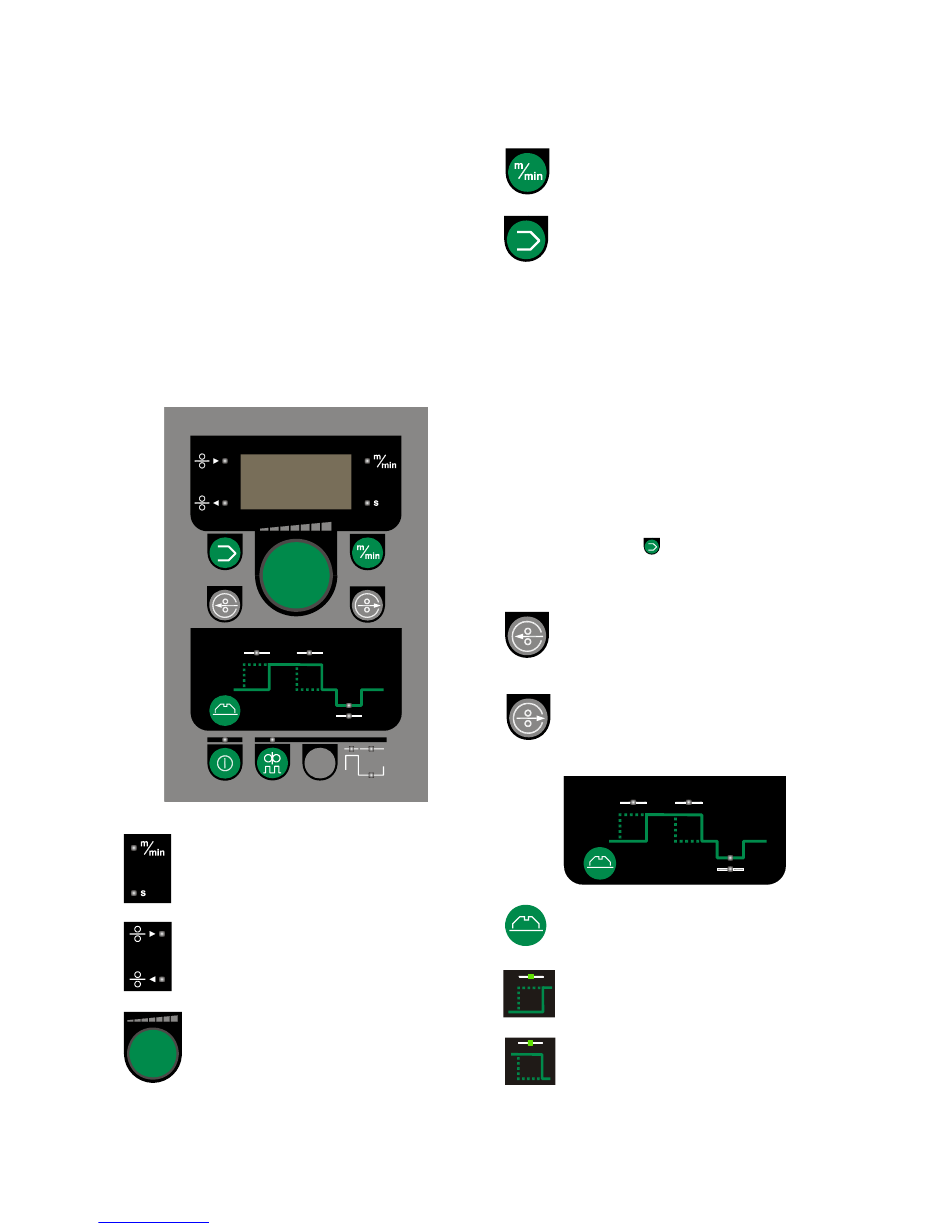

BETJENINGSPANEL
Drejeknap
Alle parametre indstilles ved hjælp af
drejeknappen.
manuals search engine
Parameter valg
Et parameter vælges ved at trykke på den ønskede
funktion. Den valgte funktion vises med et
indikationslys.
Trådhastighed
Justerbar: 0,20-5m/min.
Indstilling af trådhastighed.
Programindstillinger - parametre
Gemmer anvendte programindstillinger i
maskinen. Det er muligt at gemme 20
programmer.
Når tasten trykkes ind, viser displayet et "P" efterfulgt
af et nummer: "1", "2" osv. Disse numre er en
indstilling af CWF-parametre og funktioner. CWF-
enheden skal være sat i "OFF"-mode for at kunne
indstille programmerne.
Under normal brug vælges CWF programmer direkte i
PI maskinens kontrolpanel. Det er derfor muligt at
have flere forskellige CWF programmer synkroniseret
med forskellige PI svejseprogrammer.
Ved svejsningens start vil PI give signal til den
specifikke CWF enhed om ønsket trådprogram.
Reset af programmer
CWF-enheden skal være i OFF-mode. Vælg det
pågældende program, der ønskes reset til
fabriksindstilling. Hold
blinker med det pågældende programnummer, og
knappen slippes igen.
Rangering retur
Justerbar: 0,2-5 m/min
Den valgte hastighed anvendes i alle
programmer. Bruges til at rangere tråden tilbage.
Rangering frem
Justerbar: 0,2-5 m/min
Den valgte hastighed anvendes i alle
programmer. Bruges til at rangere tråden frem.
Start/stop parametervalg
Tast fastholdes, indtil lysdioden for den
ønskede parameter tændes i figuren:
Forsinket trådstart
Justerbar: 0-10 sek.
Tiden fra lysbuen er tændt, til tråden startes.
Forsinket trådstop
Justerbar: 0-10 sek. 0 = frakoblet
Under slopedown vil tråden fortsætte i den
indstillede tid.
Tiden skal være kortere end slopedown-tiden for at
undgå fastbrænding til emnet.
3
-knappen indtil displayet
