Funktionsweise des Pellet-Heizkessels
Die nachfolgenden Verweise beziehen sich auf die
Abb. 3.1 und Abb. 3.2.
Je nach Einstellung der Suagzeiten werden die Pellets
1-mal bis 2-mal täglich mithilfe der Saugturbine (8) aus
dem Pellet-Lagerraum in den Zyklon (1) gefördert. Wenn
die Saugturbine genügend Pellets in den Zyklon gesaugt
hat, dann schaltet die Saugturbine ab. Durch das
Gewicht der Pellets öffnet sich die Vakutransklappe (4)
und die Pellets fallen in den Zwischen behälter (5). Die-
ser Vorgang wird so häuftig wiederholt, bis der
Zwischen behälter komplett gefüllt ist. Die Einschub-
schnecke (10) fördert die Pellets zu dem Fall-
schacht (21). Aus dem Fallschacht fallen die Pellets auf
den Brennerrost (20). Ein Heißluft gebläse zündet die
Pellets an. Das Saugzuggebläse (9) saugt Luft über die
Einlass öffnungen (18, 19) durch den Wärme tauscher und
bläst das Abgas in den Schornstein aus.
Die zur Verbrennung der Pellets notwendige
Luft (Primär luft, 18) wird von unten zur Glut geführt.
Die bei der Verbrennung der Pellets enstehenden Rauch-
gase werden mit zusätzlicher Luft (Sekundärluft, 19)
vollständig verbrannt, um die gesamte Energie der
Pellets zu nutzen.
Die Heizleistung des Pellet-Heizkessels ist abhängig von
der Menge der eingebrachten Pellets und der Frischluft-
versorgung.
Das heiße Abgas wird durch den Wämetauscher (15)
geführt. Dabei verwirbeln die Turbulatoren (17) das
Abgas, damit die Wärme des Abgases besser an das
Heiz wasser abgegeben wird.
Eine Lambdasonde (24) misst den Sauerstoffanteil im
Abgas, ein Temperaturfühler (25) misst die Abgas-
temperatur. Mit diesen Informationen steuert die Rege-
lung die Drehzahl des Saugzuggebläses (9), damit die
Pellets optimal verbrennen.
Die bei der Verbrennung der Pellets enstehende Asche
wird in den Aschebehältern (14, 16) gesammelt. Im vor-
deren Aschebehälter (16) wird die Asche, die direkt bei
der Verbrennung und der Reinigung des Brennerrostes
entsteht, gesammelt. Im hinteren Aschebehälter (14)
wird die Flugasche und Asche, die bei der Reinigung des
Wärmetauschers anfällt, gesammelt.
Bedienungsanleitung Pellet-Heizkessel renerVIT 0020072931_00
Geräte- und Funktionsbeschreibung 3
29
9
12
28
27

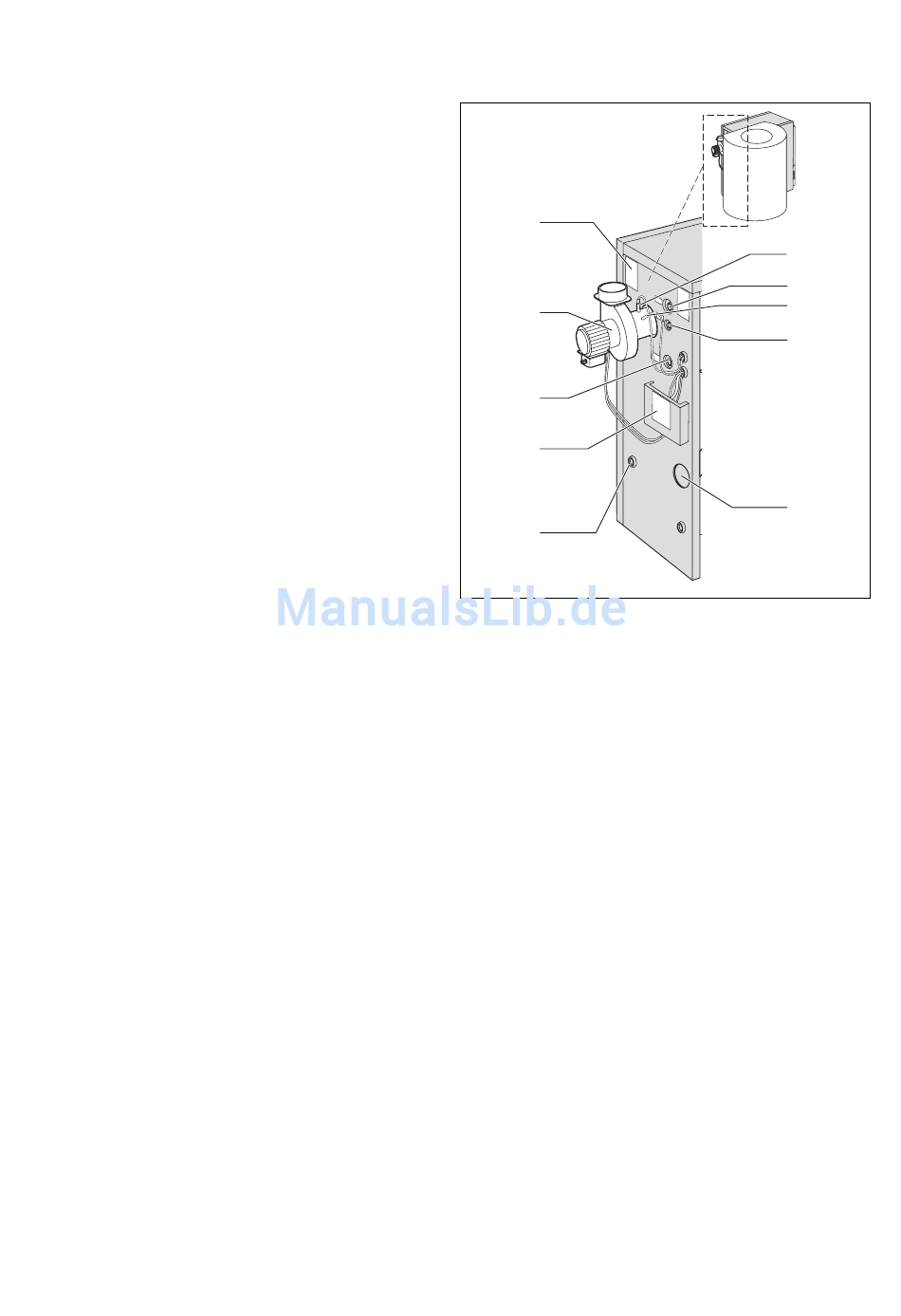

Abb. 3.2 Rückansicht des Pellet-Heizkessels mit
Saugaustragung
Legende
9 Saugzuggebläse
10 Einschubschnecke
11 Vorlauf
12 Rücklauf
24 Lambdasonde
25 Temperaturfühler Abgas
26 Temperaturfühler Wärmetauscher
27 Anschluss Füll- und Entleerungshahn
28 Abdeckung Stromanschluss
29 Typenschild
24
11
25
26
10
11
