THERMASGARD

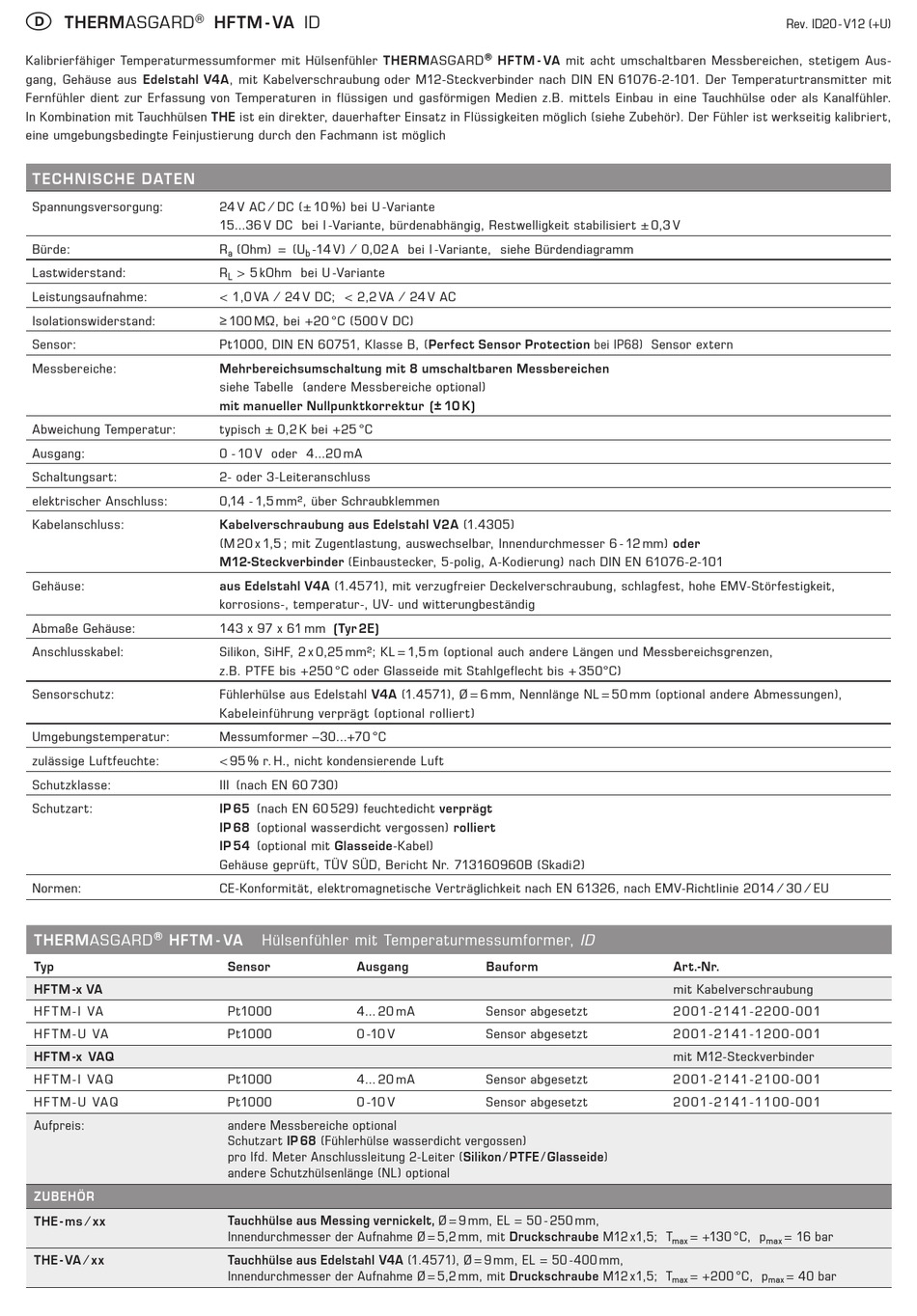

Kalibrierfähiger Temperaturmessumformer mit Hülsenfühler THERMASGARD
gang, Gehäuse aus Edelstahl V4A, mit Kabelverschraubung oder M12-Steckverbinder nach DIN EN 61076-2-101. Der Temperaturtransmitter mit
Fernfühler dient zur Erfassung von Temperaturen in flüssigen und gasförmigen Medien z.B. mittels Einbau in eine Tauchhülse oder als Kanalfühler.
In Kombination mit Tauchhülsen THE ist ein direkter, dauerhafter Einsatz in Flüssigkeiten möglich (siehe Zubehör). Der Fühler ist werkseitig kalibriert,
eine umgebungsbedingte Feinjustierung durch den Fachmann ist möglich
TECHNISCHE DATEN
Spannungsversorgung:
Bürde:
Lastwiderstand:
Leistungsaufnahme:
Isolationswiderstand:
Sensor:
Messbereiche:
Abweichung Temperatur:
Ausgang:
Schaltungsart:
elektrischer Anschluss:
Kabelanschluss:
Gehäuse:
Abmaße Gehäuse:
Anschlusskabel:
Sensorschutz:
Umgebungstemperatur:
zulässige Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
®
THERMASGARD
HFTM - VA
Typ
HFTM -x VA
H F T M - I VA
H F T M - U VA
HFTM -x VAQ
H F T M - I VA Q
H F T M - U VA Q
Aufpreis:
ZUBEHÖR
THE - ms ⁄ xx
THE - VA ⁄ xx
HFTM - VA ID
24 V AC ⁄ DC (± 10 %) bei U -Variante
15...36 V DC bei I -Variante, bürdenabhängig, Restwelligkeit stabilisiert ± 0,3 V
R
(Ohm) = (U
-14 V) ⁄ 0,02 A bei I -Variante, siehe Bürdendiagramm
a
b
R
> 5 kOhm bei U -Variante
L
< 1,0 VA ⁄ 24 V DC; < 2,2 VA ⁄ 24 V AC
≥ 100 MΩ, bei +20 °C (500 V DC)
Pt1000, DIN EN 60751, Klasse B, (Perfect Sensor Protection bei IP68) Sensor extern
Mehrbereichsumschaltung mit 8 umschaltbaren Messbereichen
siehe Tabelle (andere Messbereiche optional)
mit manueller Nullpunktkorrektur (± 10 K)
typisch ± 0,2 K bei +25 °C
0 - 10 V oder 4...20 mA
2- oder 3-Leiteranschluss
0,14 - 1,5 mm², über Schraubklemmen
Kabelverschraubung aus Edelstahl V2A (1.4305)
(M 20 x 1,5 ; mit Zugentlastung, auswechselbar, Innendurchmesser 6 - 12 mm) oder
M12-Steckverbinder (Einbaustecker, 5-polig, A-Kodierung) nach DIN EN 61076-2-101
aus Edelstahl V4A (1.4571), mit verzugfreier Deckelverschraubung, schlagfest, hohe EMV-Störfestigkeit,
korrosions-, temperatur-, UV- und witterungbeständig
143 x 97 x 61 mm (Tyr 2E)
Silikon, SiHF, 2 x 0,25 mm²; KL = 1,5 m (optional auch andere Längen und Messbereichs grenzen,
z.B. PTFE bis +250 °C oder Glasseide mit Stahlgeflecht bis + 350°C)
Fühlerhülse aus Edelstahl V4A (1.4571), Ø = 6 mm, Nennlänge NL = 50 mm (optional andere Abmessungen),
Kabeleinführung verprägt (optional rolliert)
Messumformer –30...+70 °C
< 95 % r. H., nicht kondensierende Luft
III (nach EN 60 730)
IP 65 (nach EN 60 529) feuchtedicht verprägt
IP 68 (optional wasserdicht vergossen) rolliert
IP 54 (optional mit Glasseide-Kabel)
Gehäuse geprüft, TÜV SÜD, Bericht Nr. 713160960B (Skadi2)
CE-Konformität, elektromagnetische Verträglichkeit nach EN 61326, nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Hülsenfühler mit Temperaturmessumformer, ID
Sensor
Ausgang
Pt1000
4... 20 mA
Pt1000
0 -10 V
Pt1000
4... 20 mA
Pt1000
0 -10 V
andere Messbereiche optional
Schutzart IP 68 (Fühlerhülse wasserdicht vergossen)
pro lfd. Meter Anschlussleitung 2-Leiter (Silikon / PTFE / Glasseide)
andere Schutzhülsenlänge (NL) optional
Tauchhülse aus Messing vernickelt, Ø = 9 mm, EL = 50 - 250 mm,
Innendurchmesser der Aufnahme Ø = 5,2 mm, mit Druckschraube M12 x1,5; T
Tauchhülse aus Edelstahl V4A (1.4571), Ø = 9 mm, EL = 50 -400 mm,
Innendurchmesser der Aufnahme Ø = 5,2 mm, mit Druckschraube M12 x1,5; T
®
HFTM - VA mit acht umschaltbaren Messbereichen, stetigem Aus-
Bauform
Sensor abgesetzt
Sensor abgesetzt
Sensor abgesetzt
Sensor abgesetzt
Rev. ID20 - V12 (+U)
Art.-Nr.
mit Kabelverschraubung
2001- 2141-2200- 001
2001- 2141-1200- 001
mit M12-Steckverbinder
2001- 2141-2100- 001
2001- 2141-1100- 001
= +130 °C, p
= 16 bar
max
max
= +200 °C, p
= 40 bar
max
max
