6000-5060-0000-1XX 50600-2021 V101 03 ⁄ 2021
THERMASGARD
®
D
Bedienungs- und Montageanleitung
Außen- ⁄ Feuchtraum-Temperaturmessumformer,
kalibrierfähig, mit Mehrbereichsumschaltung und
aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Outside temperature ⁄ wet room temperature measuring transducers,
calibratable, with multi-range switching and
active output
F
Notice d'instruction
Sonde de température extérieure ⁄ de locaux humides
avec convertisseur, étalonnable, avec commutation multi-gamme et
sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь температуры измерительный наружный ⁄
для помещений с повышенной влажностью, калибруемый,
с переключением между несколькими диапазонами и
активным выходом
ATM2 - VA
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de

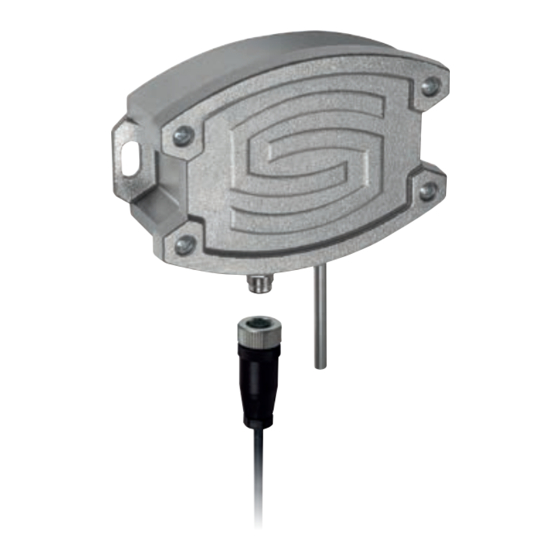

ATM 2 - VAQ
ATM 2 - VA
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD ATM2-VA
Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD ATM2-VA
- Seite 1 для помещений с повышенной влажностью, калибруемый, ATM 2 - VA с переключением между несколькими диапазонами и активным выходом S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G F r ATM2 - VA THERMASGARD ® Maßzeichnung ATM 2 - VA Dimensional drawing Plan coté Габаритный чертеж Gehäuse mit M12-Steckverbinder Gehäuse mit Kabelverschraubung Housing with M12 connector Housing with cable gland Boîtier avec connecteur M12 Boîtier avec presse-étoupe Корпус...
- Seite 3 ® THERMASGARD ATM 2 - VA Rev. 2021 - V13 Kalibrierfähiger Außentemperaturmessumformer THERMASGARD ® ATM 2 - VA mit acht umschaltbaren Messbereichen, externem Sensor, stetigem Ausgang, robustes Gehäuse aus Edelstahl V4A, mit Kabelverschraubung oder M12-Steckverbinder nach DIN EN 61076-2-101. Er dient zur Erfassung der Außentemperatur, der Temperatur im Feuchtraumbereich, z. B. zur Montage auf Außenwänden, in Kühl- und Gewächs- häusern, im Industriebereich und in der Landwirtschaft.
- Seite 4 Messumformer, kalibrierfähig, mit aktivem Ausgang Bürdendiagramm TEMPERATURBEREICHE: Bürdendiagramm Bei der Auswahl der Messumformerbereiche ist 4...20 mA darauf zu achten, dass die höchstzulässige Temperatur des Fühlers ⁄ Gehäuses nicht über schritten wird ! Umgebungstemperatur für den Messumformer: – 30 ...+ 70 °C zulässiger Bürdenwiderstand = siehe Bürdendiagramm Bereich...
- Seite 5 Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Der Einbau hat unter Beachtung der Übereinstimmung der vorliegenden Anschluss der Geräte darf nur an Sicherheitskleinspannung erfolgen. technischen Parameter der Thermometer mit den realen Einsatzbe- Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von dingungen zu erfolgen, insbesondere: der Gewährleistung und Haftung ausgeschlossen.
- Seite 6 ® THERMASGARD ATM 2 - VA Rev. 2021 - V13 Calibratable outside temperature measuring transducer THERMASGARD ® ATM 2 - VA with eight switchable measuring ranges, external sensor, continuous output, rugged housing made from stainless steel V4A, with cable gland or M12 connector according to DIN EN 61076-2-101. It is used to detect outside temperatures, temperatures in wet rooms, e.g.
- Seite 7 Measuring transducers, calibrateable, with active output Load resistance diagram TEMPERATURE RANGES: Load resistance diagram When selecting measuring transducer ranges, 4...20 mA it is necessary to ensure that the maximum temperatures permissible for sensor ⁄ enclosure are not exceeded ! Ambient temperature for measuring transducers: –...
- Seite 8 Installation and Commissioning Devices are to be connected under dead-voltage condition. Devices must Before mounting, make sure that the existing thermometer‘s technical only be connected to safety extra-low voltage. Consequential damages parameters comply with the actual conditions at the place of utilization, caused by a fault in this device are excluded from warranty or liability.
- Seite 9 ® THERMASGARD ATM 2 - VA Rev. 2021 - V13 Convertisseur de température extérieure étalonnable THERMASGARD ® ATM 2 - VA avec huit plages de mesure commutables, capteur externe, sortie continue, boîtier robuste en acier inox V4A, avec presse-étoupe ou connecteur M12 selon DIN EN 61076-2-101. Il sert à...
- Seite 10 Convertisseur de mesure étalonnable avec sortie active Load resistance diagram PLAGES DE TEMPÉRATURE (TB): Diagramme de charge Lors de la sélection des plages de convertisseur, 4...20 mA il faut veiller à ce que la température maximale admissible de la sonde ⁄ du boîtier ne soit pas dépassée ! Température ambiante du convertisseur: –...
- Seite 11 Montage et mise en service Les raccordements électriques doivent être exécutés HORS TENSION. Effectuer l’installation en respectant la conformité des paramètres Veillez à ne brancher l’appareil que sur un réseau de très basse tension techniques correspondants des thermomètres aux conditions d’utilisation de sécurité.
- Seite 12 ® THERMASGARD ATM 2 - VA Rev. 2021 - V13 Калибруемый наружный измерительный преобразователь температуры THERMASGARD ® ATM 2 - VA с переключением между 8 диапазонами измерения, внешним датчиком, аналоговым выходом, прочный корпус из высококачественной стали V4A, с резьбовым кабельным вводом или разъемом...
- Seite 13 Преобразователи измерительные, калибруемые, с активным выходом Load resistance diagram ТЕМПЕРАТУРНЫЕ ДИАПАЗОНЫ: Нагрузочная диаграмма При выборе диапазона для измерительного преобразователя 4...20 мA следует учитывать, что не разрешается превышение максимальной допустимой температуры датчика ⁄ корпуса ! Температура окружающей среды для измерительного преобразователя: –...
- Seite 14 Монтаж и подключение Приборы следует устанавливать в обесточенном состоянии. Монтаж следует осуществлять с учетом соответствия прилагаемых Подключение должно осуществляться исключительно к безопасно технических параметров термометра реальным условиям эксплуатации, малому напряжению. Повреждения приборов вследствие несоблюдения в особенности: упомянутых требований не подлежат устранению по гарантии; –...
- Seite 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r ATM2 - VA THERMASGARD ® Anschlussbild ATM 2 - U VA Anschlussbild ATM 2 - I VA DIP-Schalter DIP-Schalter Messbereichs- Messbereichs- umschaltung umschaltung 1 2 3 1 2 3 interner Sensor interner Sensor min. max. min. max.
