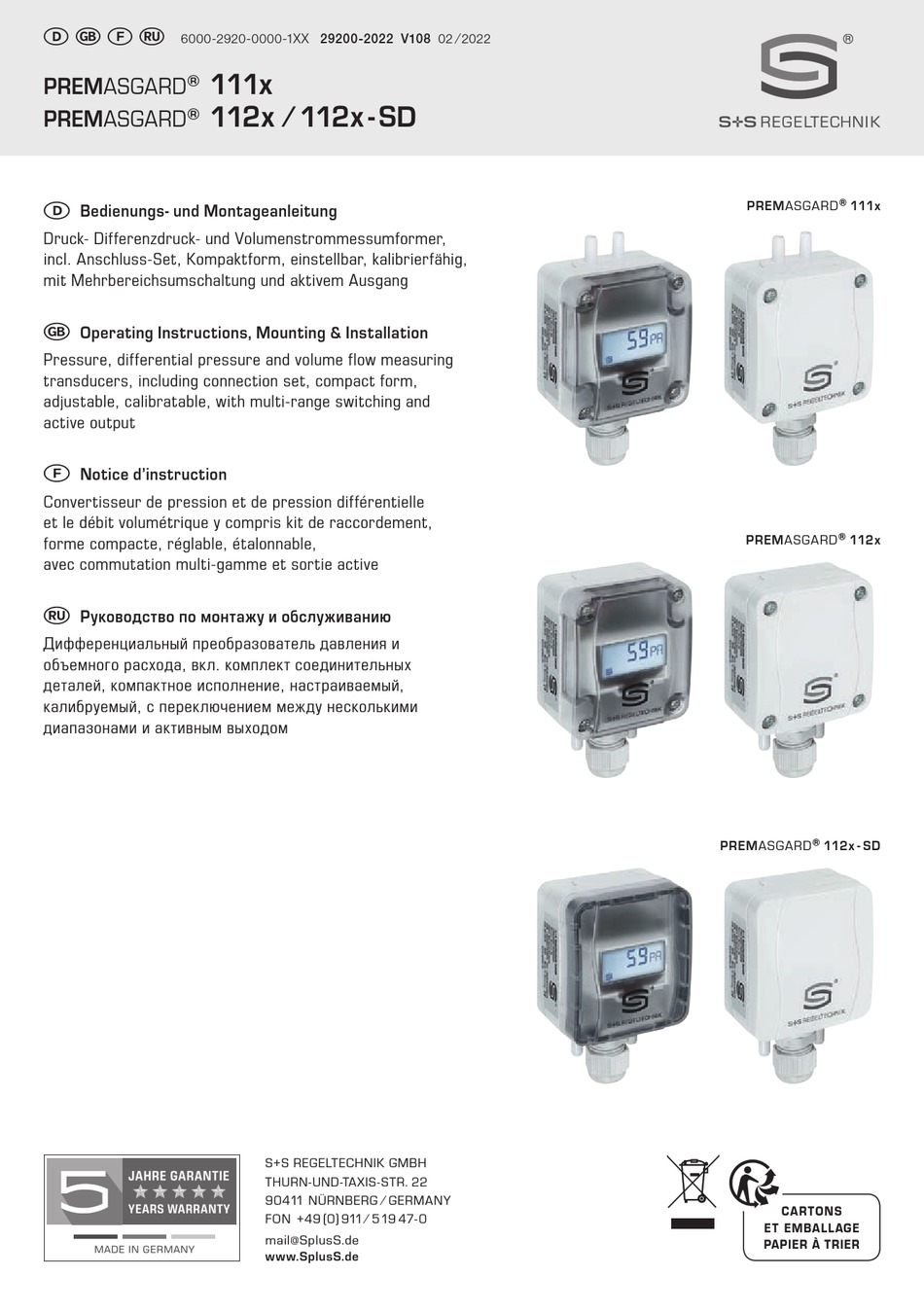

6000-2920-0000-1XX 29200-2022 V108 02 ⁄ 2022
111x

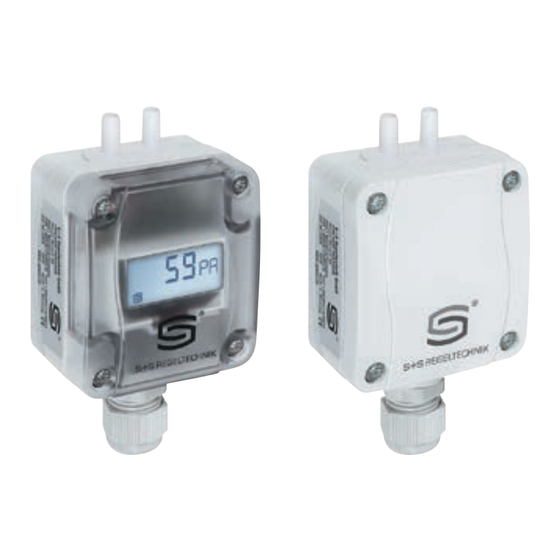

PREMASGARD
®
112x ⁄ 112x - SD
PREMASGARD
®
D
Bedienungs- und Montageanleitung
Druck- Differenzdruck- und Volumenstrommessumformer,
incl. Anschluss-Set, Kompaktform, einstellbar, kalibrierfähig,
mit Mehrbereichsumschaltung und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure, differential pressure and volume flow measuring
transducers, including connection set, compact form,
adjustable, calibratable, with multi-range switching and
active output
F
Notice d'instruction
Convertisseur de pression et de pression différentielle
et le débit volumétrique y compris kit de raccordement,
forme compacte, réglable, étalonnable,
avec commutation multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Дифференциальный преобразователь давления и
объемного расхода, вкл. комплект соединительных
деталей, компактное исполнение, настраиваемый,
калибруемый, с переключением между несколькими
диапазонами и активным выходом
S+S REGELTECHNIK GMBH
THURN-UND-TAXIS - STR. 22
90411 NÜRNBERG ⁄ GERMANY
FON +49 ( 0 ) 911 ⁄ 5 19 47- 0
mail@SplusS.de
www.SplusS.de
®
PREMASGARD
111x
PREMASGARD
®
112x
®
PREMASGARD
112x - SD
CARTONS
ET EMBALLAGE
PAPIER À TRIER
Werbung
Verwandte Anleitungen für S+S REGELTECHNIK PREMASGARD 111 Serie
Inhaltszusammenfassung für S+S REGELTECHNIK PREMASGARD 111 Serie
- Seite 1 деталей, компактное исполнение, настраиваемый, калибруемый, с переключением между несколькими диапазонами и активным выходом ® PREMASGARD 112x - SD S+S REGELTECHNIK GMBH THURN-UND-TAXIS - STR. 22 90411 NÜRNBERG ⁄ GERMANY CARTONS FON +49 ( 0 ) 911 ⁄ 5 19 47- 0 ET EMBALLAGE mail@SplusS.de...
- Seite 2 D G F r 111x PREMASGARD ® 112x ⁄ 112x - SD PREMASGARD ® Maßzeichnung PREMASGARD ® 111x Dimensional drawing Plan coté Габаритный чертеж ø6 ohne Display M16x1.5 without display sin écran без дисплея M16x1.5 mit Display with display avec écran с...
-
Seite 3: Technische Daten
® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 Die kalibrierfähigen, kompakten Drucksensoren der Serien PREMASGARD ® 111x ⁄ 112x ⁄ 112x - SD sind mit acht umschalt baren Messbereichen und optional mit Display ausgestattet (acht Geräte in einem) und dienen zur Messung von Über-, Unter- oder Differenz drücken und Volumenstrom der Luft. - Seite 4 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® PREMASGARD 112x - SD Druck- Differenzdruck- und Volumenstrommessumformer, Standard (Druckanschlüsse unten) Druckbereich Typ ⁄ WG01 Anschluss Ausgang Display Art.-Nr. (mit Schnappdeckel) (einstellbar) 2 / 3 -Leiter ®...
- Seite 5 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® Montageschema PREMASGARD 111x 110 Pa 110 Pa 110 Pa 110 Pa ® Montageschema PREMASGARD 112x ⁄ 112x - SD 110 Pa 110 Pa 110 Pa 110 Pa Bürdendiagramm PREMASGARD ®...
- Seite 6 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® ® PREMASGARD 111x - I Schaltbild PREMASGARD 111x - U Schaltbild* PREMASGARD ® 112x - I PREMASGARD ® 112x - U Ausgang: Ausgang: ® ® PREMASGARD 112x - SD - I 0 -10 V PREMASGARD...
- Seite 7 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Konfiguration und Nullpunktkalibrierung Folgende Konfigurationen können über den Die Offseteinstellung erfolgt über ein Potentiometer auf der Leiterplatte DIP-Schalter vorgenommen werden. mit einem Einstellbereich von ± 10 % des Gerätedruckbereiches. Die Betätigungsschieber sind ohne Werkzeug Bei Auslieferung steht das Potentiometer in Mittelstellung und ist verlackt.
- Seite 8 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Konfiguration und Nullpunktkalibrierung U - Variante I - Variante (MB: 0...+ xx Pa) (MB: 0...+ xx Pa) Nach erfolgreicher Nullpunktkalibrierung beträgt die Nach erfolgreicher Nullpunktkalibrierung beträgt die Ausgangsspannung (bei Mittelstellung des Offsetreglers) Ausgangsspannung (bei Mittelstellung des Offsetreglers) 0 V bei O Pa Druckdifferenz! 4 mA bei O Pa Druckdifferenz!
- Seite 9 Wichtige Hinweise Der Spannungsausgang ist kurzschlussfest, ein Anlegen einer Überspannung am Spannungsausgang zerstört das Gerät. Die Druckbereiche (Messbereiche) sind auf dem Geräteetikett angeben. Bei Messdrücken außerhalb dieses Bereiches kommt es zu Fehlmessungen, zu erhöhten Abweichungen oder es kann zur Zerstörung des Druckmessumformer führen. –...
-
Seite 10: Technical Data
® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 The calibrateable compact pressure sensors of the PREMASGARD ® 111x ⁄ 112x ⁄ 112x - SD series are equipped with eight switchable measuring ranges and with or without optional display (eight devices in one) and are used for measuring above-atmospheric, below-atmospheric, or differential pressures and Volume flow in air. - Seite 11 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® PREMASGARD 112x - SD Pressure, differential pressure and volume flow measuring transducers, Standard (Pressure connectors on the bottom side) Pressure range Type ⁄ WG01 Connection Output Display Item No (Ranges adjustable)
- Seite 12 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® Mounting diagram PREMASGARD 111x 110 Pa 110 Pa 110 Pa 110 Pa ® Mounting diagram PREMASGARD 112x ⁄ 112x - SD 110 Pa 110 Pa 110 Pa 110 Pa Load resistance diagram PREMASGARD...
- Seite 13 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® ® PREMASGARD 111x - I Schematic diagram PREMASGARD 111x - U Schematic diagram* PREMASGARD ® 112x - I PREMASGARD ® 112x - U Output: Output: ® ®...
- Seite 14 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Configuration and zero point calibration The following configurations can be preset via Offset adjustment is done at a potentiometer on the circuit board within DIP switches. an adjustment range of ± 10 % of the device’s pressure range. The DIP switch sliding blocks can be moved Ex-factory this potentiometer is in center position and is lacquer sealed.
- Seite 15 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Configuration and zero point calibration U - variant I - variant (Range: 0...+ xx Pa) (Range: 0...+ xx Pa) After successful zero point calibration, the output voltage After successful zero point calibration, the output current is 0 V at 0 Pa pressure difference (with the offset knob is 4 mA at 0 Pa pressure difference (with the offset knob in central position)!
- Seite 16 General notes The voltage output is short-circuit proof. Applying overvoltage at the voltage output will destroy this device. Pressure ranges are indicated on the device label. Applying measuring pressures beyond that range will cause mismeasurements and increased deviations or may destroy the device. –...
-
Seite 17: Caractéristiques Techniques
® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 Les capteurs de pression compacts étalonnables des séries PREMASGARD ® 111x ⁄ 112x ⁄ 112x - SD sont équipés de huit plages de mesure commutables et d'un écran en option (huit appareils dans un) et servent à mesurer la surpression, la dépression ou la pression différentielle et le débit volumétrique de l'air. - Seite 18 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® PREMASGARD 112x - SD Convertisseur de pression et de pression différentielle et le débit volumétrique, Standard (prises de pression en bas) Plage de pression Type ⁄ WG01 Raccordement sortie écran...
- Seite 19 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® Schéma de montage PREMASGARD 111x 110 Pa 110 Pa 110 Pa 110 Pa ® Schéma de montage PREMASGARD 112x ⁄ 112x - SD 110 Pa 110 Pa 110 Pa 110 Pa Load resistance diagram...
- Seite 20 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® ® PREMASGARD 111x - I Schéma de raccordement PREMASGARD 111x - U Schéma de raccordement* PREMASGARD ® 112x - I PREMASGARD ® 112x - U Sortie : Sortie : ®...
- Seite 21 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Configuration et étalonnage du point zéro Les configurations suivantes peuvent être Le point zéro se règle par l’intermédiaire d’un potentiomètre sur la plaquette, effectuées au moyen de l’interrupteur DIP. selon une plage de réglage de ± 10 % de la plage de pression de l’appareil. Les curseurs ne nécessitent aucun outillage.
- Seite 22 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Configuration et étalonnage du point zéro variante U variante I (plage de mesure: 0...+ xx Pa) (plage de mesure: 0...+ xx Pa) Une fois le calibrage du point zéro effectué, la tension Une fois le calibrage du point zéro effectué, le courant de sortie (si le bouton offset est en position médiane) de sortie (si le bouton offset est en position médiane)
-
Seite 23: Généralités
Généralités La sortie en tension est isolée de la masse, l’application d’une surtension à la sortie en tension causerait la destruction de l’appareil. Les plages de pression (plages de mesure) sont indiquées sur l’étiquette signalétique de l’appareil. Le non-respect des dites plages de mesure entraînera des mesures erronées, des incertitudes de mesure plus élevées ou peut causer la destruction du convertisseur de pression. -
Seite 24: Технические Данные
® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 Компактные калибруемые датчики давления серии PREMASGARD ® 111x ⁄ 112x ⁄ 112x - SD имеют восемь переключаемых измерительных диапазонов (восемь приборов в одном), опционально оснащены дисплеем и предназначены для измерения избыточного давления, разрежения и разности... - Seite 25 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® PREMASGARD 112x - SD Дифференциальный преобразователь давления и объемного расхода, Standard (присоединительные патрубки снизу) Диапазон давления Тип ⁄ WG01 Подключение Выход Дисплей Арт. № (настраиваемый) (с защелкивающейся крышкой) двух- или...
- Seite 26 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® Схема монтажа PREMASGARD 111x 110 Pa 110 Pa 110 Pa 110 Pa ® Схема монтажа PREMASGARD 112x ⁄ 112x - SD 110 Pa 110 Pa 110 Pa 110 Pa Load resistance diagram Нагрузочная...
- Seite 27 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD Rev. 2022 - V21 ® ® PREMASGARD 111x - I Схема подключения PREMASGARD 111x - U Схема подключения* PREMASGARD ® 112x - I PREMASGARD ® 112x - U Выход: Выход: ® ®...
- Seite 28 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Конфигурация и калибровка нулевой точки При помощи DIP-переключателей можно Смещение настраивается при помощи потенциометра на печатной плате, выполнить следующие конфигурации. диапазон настройки составляет ± 10 % измеряемого прибором диапазона Управляющие механизмы приводятся в давлений.
- Seite 29 ® PREMASGARD 111x ⁄ 112x ⁄ 112x - SD | Конфигурация и калибровка нулевой точки Вариант U Вариант I (диапазон измерения: 0...+ xx Па) (диапазон измерения: 0...+ xx Па) После успешной калибровки положения нуля выходное После успешной калибровки положения нуля выходной ток напряжение...
- Seite 30 Указания к продуктам Выход напряжения защищен от короткого замыкания, приложение завышенного напряжения к выходу напряжения выводит прибор из строя. Диапазоны давлений (диапазоны измерения) указаны на этикетке/табличке прибора. Попытка измерения давления вне этих пределов ведет к погрешностям, повышенным отклонениям или может стать причиной выхода из строя измерительного преобразователя давления. –...
- Seite 31 D G F r 111x PREMASGARD ® 112x ⁄ 112x - SD PREMASGARD ® ø6 ® Maßzeichnung PREMASGARD 112x - SD Dimensional drawing ø6 Plan coté Габаритный чертеж M16x1.5 M16x1.5 mit Schnappdeckel with snap-on lid avec couvercle emboîté с защелкивающейся крышкой...
- Seite 32 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
