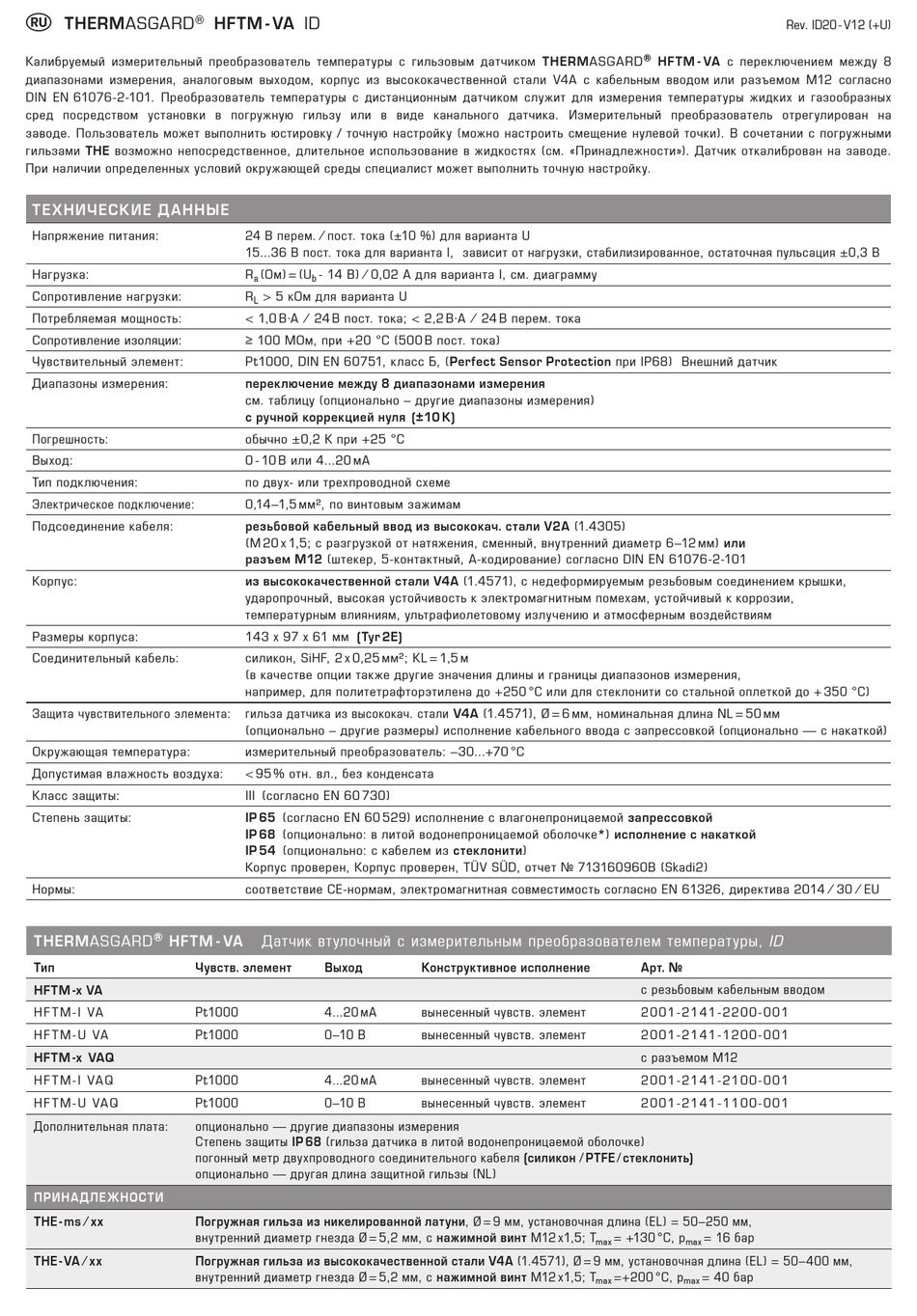

THERMASGARD
Калибруемый измерительный преобразователь температуры с гильзовым датчиком THERMASGARD
диапазонами измерения, аналоговым выходом, корпус из высококачественной стали V4A с кабельным вводом или разъемом M12 согласно
DIN EN 61076-2-101. Преобразователь температуры с дистанционным датчиком служит для измерения температуры жидких и газообразных
сред посредством установки в погружную гильзу или в виде канального датчика. Измерительный преобразователь отрегулирован на
заводе. Пользователь может выполнить юстировку / точную настройку (можно настроить смещение нулевой точки). В сочетании с погружными
гильзами THE возможно непосредственное, длительное использование в жидкостях (см. «Принадлежности»). Датчик откалиброван на заводе.
При наличии определенных условий окружающей среды специалист может выполнить точную настройку.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
Напряжение питания:
Нагрузка:
Сопротивление нагрузки:
Потребляемая мощность:
Сопротивление изоляции:
Чувствительный элемент:
Диапазоны измерения:
Погрешность:
Выход:
Тип подключения:
Электрическое подключение:
Подсоединение кабеля:
Корпус:
Размеры корпуса:
Соединительный кабель:
Защита чувствительного элемента: гильза датчика из высококач. стали V4A (1.4571), Ø = 6 мм, номинальная длина NL = 50 мм
Окружающая температура:
Допустимая влажность воздуха:
Класс защиты:
Степень защиты:
Нормы:
®
THERMASGARD
HFTM - VA
Тип
Чувств. элемент
HFTM -x VA
H F T M - I VA
Pt1000
H F T M - U VA
Pt1000
HFTM -x VAQ
H F T M - I VA Q
Pt1000
H F T M - U VA Q
Pt1000
Дополнительная плата:
опционально — другие диапазоны измерения
Степень защиты IP 68 (гильза датчика в литой водонепроницаемой оболочке)
погонный метр двухпроводного соединительного кабеля (силикон / PTFE / стеклонить)
опционально — другая длина защитной гильзы (NL)
ПРИНА Д ЛЕЖНОСТИ
THE - ms ⁄ xx
Погружная гильза из никелированной латуни, Ø = 9 мм, установочная длина (EL) = 50–250 мм,
внутренний диаметр гнезда Ø = 5,2 мм, c нажимной винт M12 x1,5; T
THE - VA ⁄ xx
Погружная гильза из высококачественной стали V4A (1.4571), Ø = 9 мм, установочная длина (EL) = 50–400 мм,
внутренний диаметр гнезда Ø = 5,2 мм, c нажимной винт M12 x1,5; T
HFTM - VA ID
24 В перем. ⁄ пост. тока (±10 %) для варианта U
15...36 В пост. тока для варианта I, зависит от нагрузки, стабилизированное, остаточная пульсация ±0,3 В
R
(Ом) = (U
- 14 В) ⁄ 0,02 А для варианта I, см. диаграмму
a
b
R
> 5 кОм для варианта U
L
< 1,0 В·А ⁄ 24 В пост. тока; < 2,2 В·А ⁄ 24 В перем. тока
≥ 100 МОм, при +20 °C (500 В пост. тока)
Pt1000, DIN EN 60751, класс Б, (Perfect Sensor Protection при IP68) Внешний датчик
переключение между 8 диапазонами измерения
см. таблицу (опционально – другие диапазоны измерения)
с ручной коррекцией нуля (±10 K)
обычно ±0,2 K при +25 °C
0 - 10 B или 4...20 мА
по двух- или трехпроводной схеме
0,14–1,5 мм², по винтовым зажимам
резьбовой кабельный ввод из высококач. стали V2A (1.4305)
(M 20 x 1,5; с разгрузкой от натяжения, сменный, внутренний диаметр 6–12 мм) или
разъем M12 (штекер, 5-контактный, A-кодирование) согласно DIN EN 61076-2-101
из высококачественной стали V4A (1.4571), с недеформируемым резьбовым соединением крышки,
ударопрочный, высокая устойчивость к электромагнитным помехам, устойчивый к коррозии,
температурным влияниям, ультрафиолетовому излучению и атмосферным воздействиям
143 x 97 x 61 мм (Tyr 2E)
силикон, SiHF, 2 x 0,25 мм²; KL = 1,5 м
(в качестве опции так же другие значения длины и границы диапазонов измерения,
например, для политетрафторэтилена до +250 °C или для стеклонити со стальной оплеткой до + 350 °C)
(опционально – другие размеры) исполнение кабельного ввода с запрессовкой (опционально — с накаткой)
измерительный преобразователь: –30...+70 °C
< 95 % отн. вл., без конденсата
III (согласно EN 60 730)
IP 65 (согласно EN 60 529) исполнение с влагонепроницаемой запрессовкой
IP 68 (опционально: в литой водонепроницаемой оболочке*) исполнение с накаткой
IP 54 (опционально: с кабелем из стеклонити)
Корпус проверен, Корпус проверен, TÜV SÜD, отчет № 713160960B (Skadi2)
соответствие CE-нормам, электромагнитная совместимость согласно EN 61326, директива 2014 ⁄ 30 ⁄ EU
Датчик втулочный с измерительным преобразователем температуры, ID
Выход
4...20 мA
0–10 В
4...20 мA
0–10 В
Конструктивное исполнение
вынесенный чувств. элемент
вынесенный чувств. элемент
вынесенный чувств. элемент
вынесенный чувств. элемент
®
HFTM - VA с переключением между 8
Арт. №
с резьбовым кабельным вводом
2001- 2141-2200-001
2001- 2141-1200-001
с разъемом M12
2001- 2141-2100-001
2001- 2141-1100-001
= +130 °C, p
= 16 бар
max
max
=+200 °C, p
= 40 бар
max
max
Rev. ID20 - V12 (+U)
