D
®
THERMASGARD
Kalibrierfähige Temperaturfühler mit Modbus- Anschluss.
Für mehr Informationen siehe gerätespezifische Anleitung/Datenblatt.

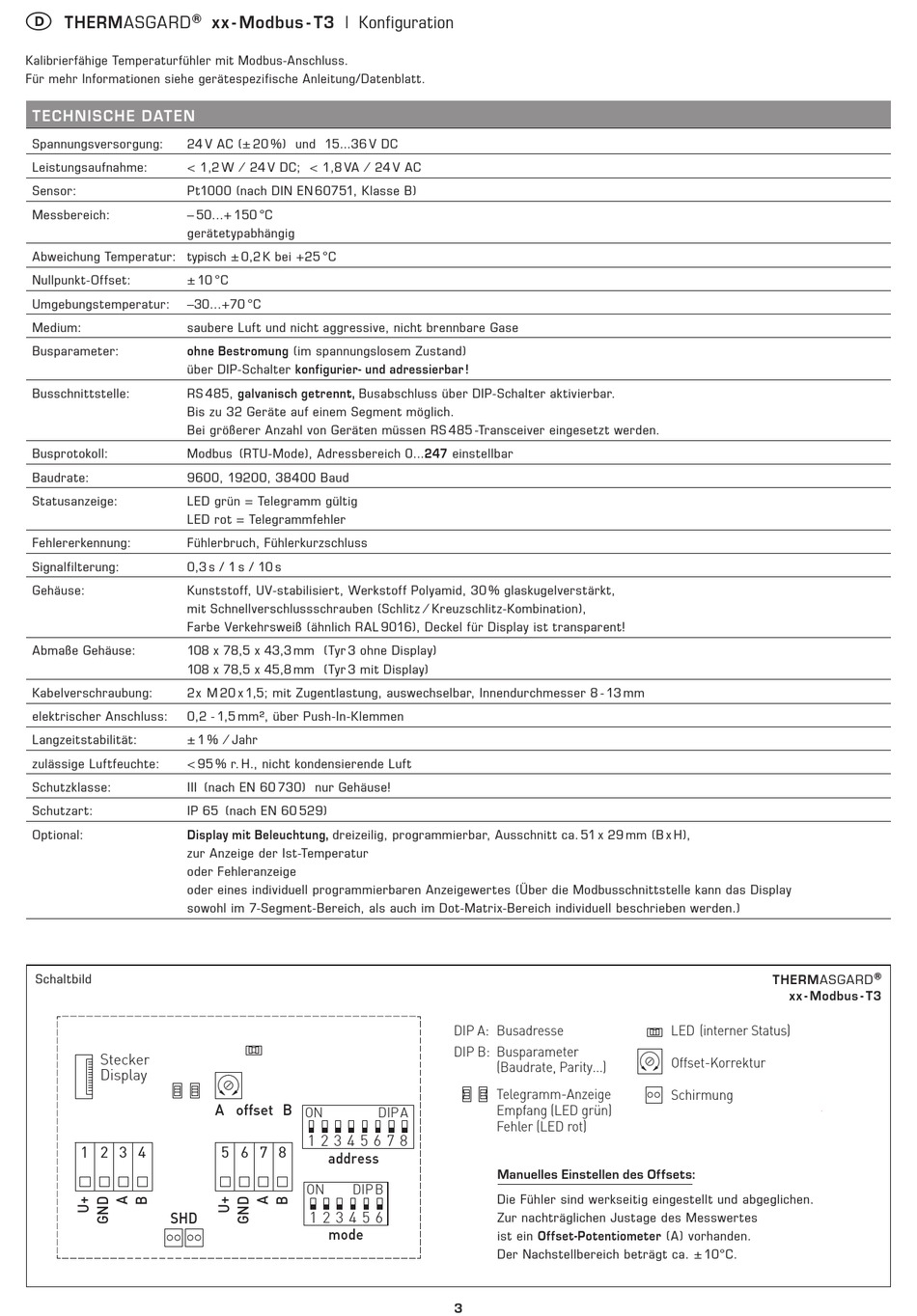

TECHNISCHE DATEN

Spannungsversorgung: 24 V AC (± 20 %) und 15...36 V DC
Leistungsaufnahme: < 1,2 W ⁄ 24 V DC; < 1,8 VA ⁄ 24 V AC
Sensor: Pt1000 (nach DIN EN 60751, Klasse B)
Messbereich: – 50...+ 150 °C
gerätetypabhängig
Abweichung Temperatur: typisch ± 0,2 K bei +25 °C
Nullpunkt-Offset: ± 10 °C
Umgebungstemperatur: –30...+70 °C
Medium: saubere Luft und nicht aggressive, nicht brennbare Gase
Busparameter: ohne Bestromung (im spannungslosem Zustand)
über DIP-Schalter konfigurier- und adressierbar !
Busschnittstelle: RS 485, galvanisch getrennt, Busabschluss über DIP-Schalter aktivierbar.
Bis zu 32 Geräte auf einem Segment möglich.
Bei größerer Anzahl von Geräten müssen RS 485 -Transceiver eingesetzt werden.
Busprotokoll: Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
Baudrate: 9600, 19200, 38400 Baud
Statusanzeige: LED grün = Telegramm gültig
LED rot = Telegrammfehler
Fehlererkennung: Fühlerbruch, Fühlerkurzschluss
Signalfilterung: 0,3 s / 1 s / 10 s
Gehäuse: Kunststoff, UV-stabilisiert, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz-Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!
Abmaße Gehäuse: 108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)
108 x 78,5 x 45,8 mm (Tyr 3 mit Display)
Kabelverschraubung: 2x M 20 x 1,5; mit Zugentlastung, auswechselbar, Innendurchmesser 8 - 13 mm
elektrischer Anschluss: 0,2 - 1,5 mm², über Push-In-Klemmen
Langzeitstabilität: ± 1 % ⁄ Jahr
zulässige Luftfeuchte: < 95 % r. H., nicht kondensierende Luft
Schutzklasse: III (nach EN 60 730) nur Gehäuse!
Schutzart: IP 65 (nach EN 60 529)
Optional: Display mit Beleuchtung, dreizeilig, programmierbar, Ausschnitt ca. 51 x 29 mm (B x H),
zur Anzeige der Ist-Temperatur
oder Fehleranzeige
oder eines individuell programmierbaren Anzeigewertes (Über die Modbusschnittstelle kann das Display
sowohl im 7-Segment-Bereich, als auch im Dot-Matrix-Bereich individuell beschrieben werden.)
Schaltbild
Stecker
Display
1 2 3 4
SHD
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity...)
xx - Modbus - T3 | Konfiguration
A offset B
DIP A
ON
1 2 3 4 5 6 7 8
5 6 7 8
address
ON DIP B
1 2 3 4 5 6
mode
LED (interner Status)
Offset-Korrektur
Stecker
Display
A offset B
1 2 3 4 5 6 7 8
SHD
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity...)
Telegramm-Anzeige
Empfang (LED grün)
Fehler (LED rot)
Manuelles Einstellen des Offsets:
Die Fühler sind werkseitig eingestellt und abgeglichen.
Zur nachträglichen Justage des Messwertes
ist ein Offset-Potentiometer (A) vorhanden.
Der Nachstell bereich beträgt ca. ± 10°C.
3
ON DIP A
1 2 3 4 5 6 7 8
address
ON DIP B
1 2 3 4 5 6
mode
THERMASGARD
xx - Modbus - T3
LED (interner Status)
Offset-Korrektur
Schirmung
®
