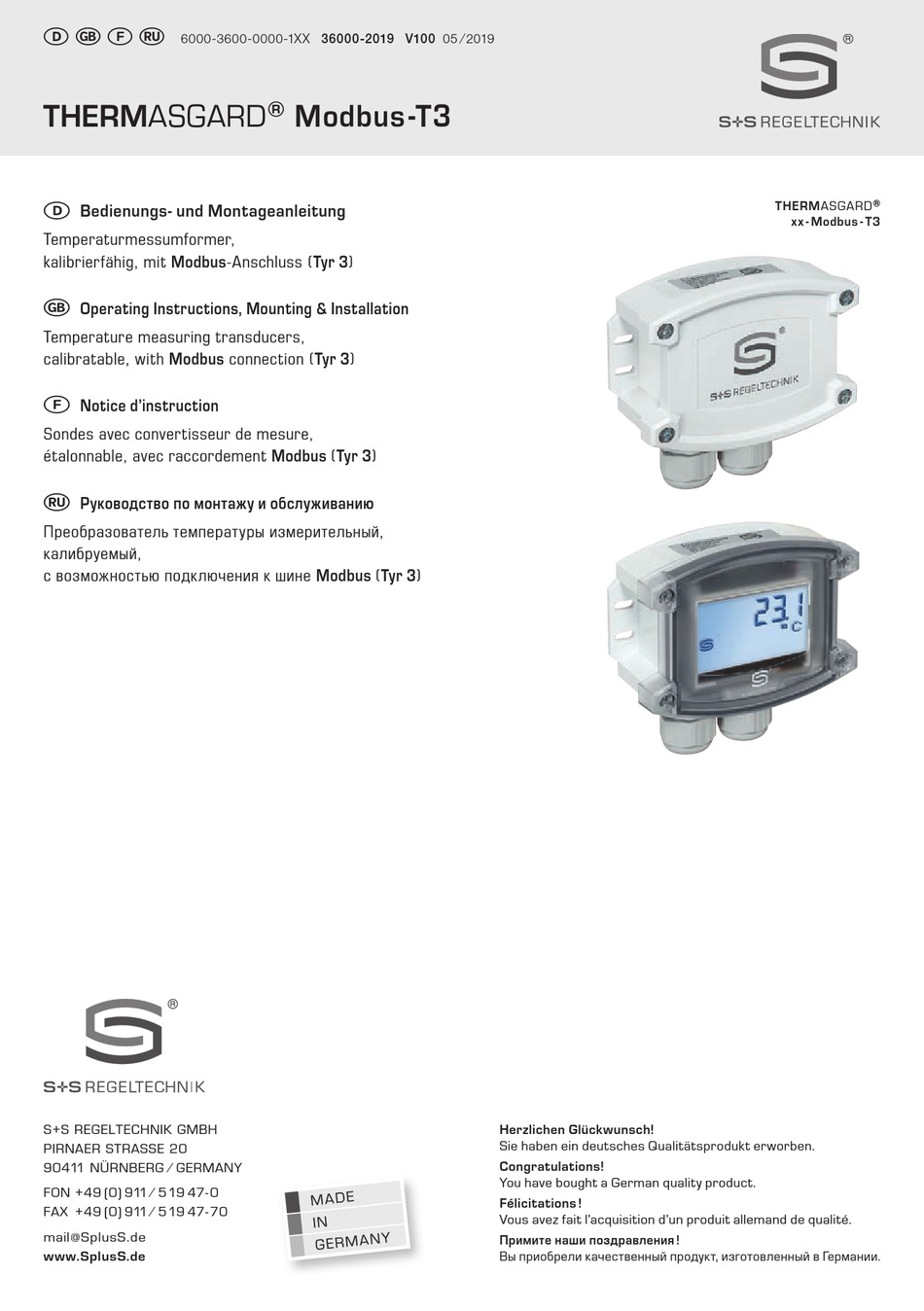

6000-3600-0000-1XX 36000-2019 V100 05 ⁄ 2019

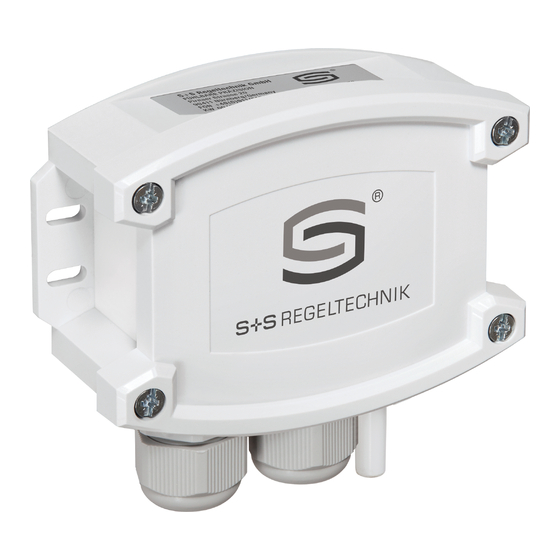

THERMASGARD
D
Bedienungs- und Montageanleitung
Temperaturmessumformer,
kalibrierfähig, mit Modbus-Anschluss (Tyr 3)
G
Operating Instructions, Mounting & Installation
Temperature measuring transducers,
calibratable, with Modbus connection (Tyr 3)
F
Notice d'instruction
Sondes avec convertisseur de mesure,
étalonnable, avec raccordement Modbus (Tyr 3)
r
Руководство по монтажу и обслуживанию
Преобразователь температуры измерительный,
калибруемый,
с возможностью подключения к шине Modbus (Tyr 3)
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
®
Modbus -T3
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
®
THERMASGARD
xx - Modbus - T3

Werbung

loading

Verwandte Anleitungen für S+S REGELTECHNIK THERMASGARD Modbus -T3

Inhaltszusammenfassung für S+S REGELTECHNIK THERMASGARD Modbus -T3

  • Seite 1 étalonnable, avec raccordement Modbus (Tyr 3) Руководство по монтажу и обслуживанию Преобразователь температуры измерительный, калибруемый, с возможностью подключения к шине Modbus (Tyr 3) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
  • Seite 2 D G F r ® THERMASGARD Modbus -T3 Maßzeichnung THERMASGARD ® Dimensional drawing xx - Modbus - T3 Plan coté Габаритный чертеж mit Display with display avec écran с дисплеем M20x1.5 ohne Display without display sin écran без дисплея M20x1.5 WS-04 Wetter- und Sonnenschutz (optional)

  • Seite 3: Technische Daten

    ® THERMASGARD xx - Modbus - T3 | Konfiguration Kalibrierfähige Temperaturfühler mit Modbus- Anschluss. Für mehr Informationen siehe gerätespezifische Anleitung/Datenblatt. TECHNISCHE DATEN Spannungsversorgung: 24 V AC (± 20 %) und 15...36 V DC Leistungsaufnahme: < 1,2 W ⁄ 24 V DC; < 1,8 VA ⁄ 24 V AC Sensor: Pt1000 (nach DIN EN 60751, Klasse B) Messbereich:...
  • Seite 4 ® THERMASGARD xx - Modbus - T3 | Konfiguration BUSADRESSE MODBUS Busadresse (binärcodiert, Wertigkeit 1 bis 247 einstellbar) DIP-Schalter [ A ] DIP 1 DIP 2 DIP 3 DIP 4 DIP 5 DIP 6 DIP 7 DIP 8 DIP A 1 2 3 4 5 6 7 8 Beispiel zeigt 128 + 64 + 1 = 193 als Modbus-Adresse.

  • Seite 5: Anzeige Im Display

    ® THERMASGARD xx - Modbus - T3 | Konfiguration ANZEIGE IM DISPLAY Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt: Temperatur [°C] (Die Auflösung beträgt 1/10 °C) Fühlerbruch und Fühlerkurzschluss werden erkannt und als Fehler gemeldet, dieser wird Geräten mit Display angezeigt. Über die Busabfrage ist der Fehlerstatus ebenso abrufbar.
  • Seite 6 ® THERMASGARD xx - Modbus - T3 | Konfiguration, Telegramme ASCII-Code-Tabelle für Dot Matrix Anzeigebereich ASCII Sign ASCII Sign ASCII Sign ASCII Sign ASCII Sign Leer “ & < > ü ä Ä ö Ö Ü ° Nicht in der Tabelle aufgeführte ASCII-Zeichen bzw. Steuerzeichen werden als Leerzeichen dargestellt. TELEGRAMME Function 04 Read Input Register Register...
  • Seite 7 ® THERMASGARD xx - Modbus - T3 | Telegramme Function 06 Write Single Register & Function 16 Write Multiple Register Register Parameter (Display) Data Type Value Range 4x0002 7-Segment Wert Signed 16 Bit –999...9999 –999...9999 4x0003 7-Segment Wert Signed 8 Bit –9...99 –9...99 4x0004...
  • Seite 8 ® THERMASGARD xx - Modbus - T3 | Installation Allgemeiner Aufbau Busstruktur MODBUS RTU-Master Passiver Aktiver Abzweig Abzweig RS-485 Leitungs- Leitungs- Stammleitung abschluss abschluss (Trunk-Kabel) Stichleitung (Drop-Kabel) Slave n Stichleitung: Mehrfachabzweigung n: Slave 1 Slave 2 kürzer 20m kürzer 40m/n Bustopologie mit Abschluss- und Vorspannungswiderständen Allgemeiner Aufbau Busstruktur MODBUS...

  • Seite 9: Wichtige Hinweise

    Montage und Inbetriebnahme Die Geräte sind im spannungslosen Zustand anzuschließen. Der Anschluss Achtung! Berücksichtigen Sie in jedem Fall die mechanischen und der Geräte darf nur an Sicherheitskleinspannung er folgen. Folgeschäden, thermischen Belastungsgrenzen der Schutzrohre nach DIN 43763 welche durch Fehler an diesem Gerät entstehen, sind von der Gewähr- bzw.
  • Seite 10 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
  • Seite 11 D G F r Busadresse, binärcodiert Bus address, binary coded Adresse du bus, code binaire Адресс шины, двоичный 0 0 0 0 0 0 0 1 0 0 1 1 0 0 1 1 0 1 1 0 0 1 0 1 1 0 0 1 0 1 1 1 1 1 0 0 1 0 0 1 0 0 0 0 0 0 1 0...
