S+S REGELTECHNIK THERMASGARD HFTM-VA Bedienungs- Und Montageanleitung Seite 2

D G F r
THERMASGARD ®

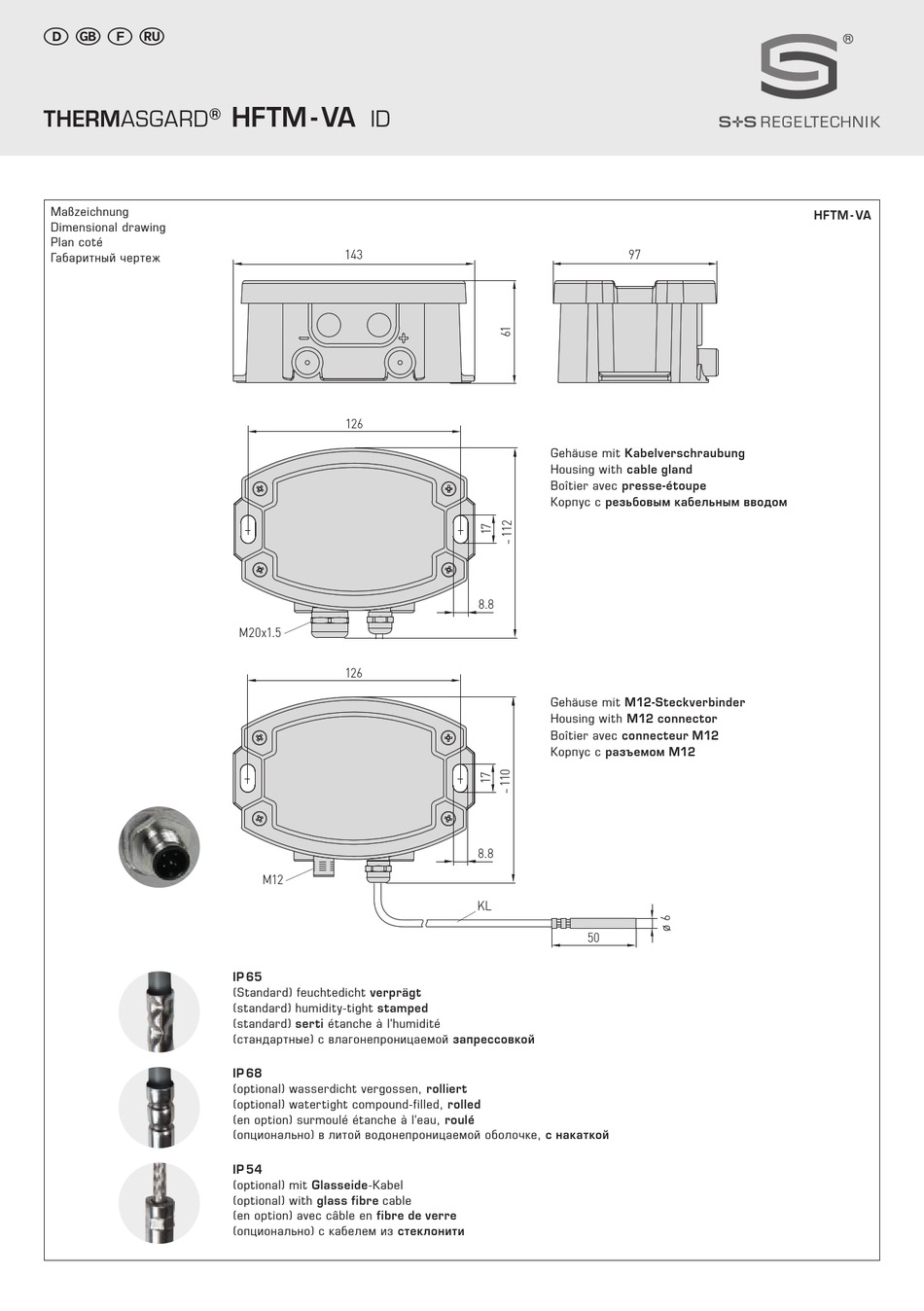

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
HFTM - VA
ID
143
143
143
126
126
126
M20x1.5
M20x1.5
M20x1.5
126
126
126
M12
M12
IP 65
M12
(Standard) feuchtedicht verprägt
(standard) humidity-tight stamped
(standard) serti étanche à l'humidité
(стандартные) с влагонепроницаемой запрессовкой
IP 68
(optional) wasserdicht vergossen, rolliert
(optional) watertight compound-filled, rolled
(en option) surmoulé étanche à l'eau, roulé
(опционально) в литой водонепроницаемой оболочке, с накаткой
IP 54
(optional) mit Glasseide-Kabel
(optional) with glass fibre cable
(en option) avec câble en fibre de verre
(опционально) с кабелем из стеклонити
97
97
97
Gehäuse mit Kabelverschraubung
Housing with cable gland
Boîtier avec presse-étoupe
Корпус с резьбовым кабельным вводом
8.8
KL
8.8
50
8.8
KL
KL
50
Gehäuse mit M12-Steckverbinder
50
Housing with M12 connector
Boîtier avec connecteur M12
Корпус с разъемом M12
8.8
KL
8.8
50
8.8
KL
KL
50
50
HFTM - VA
