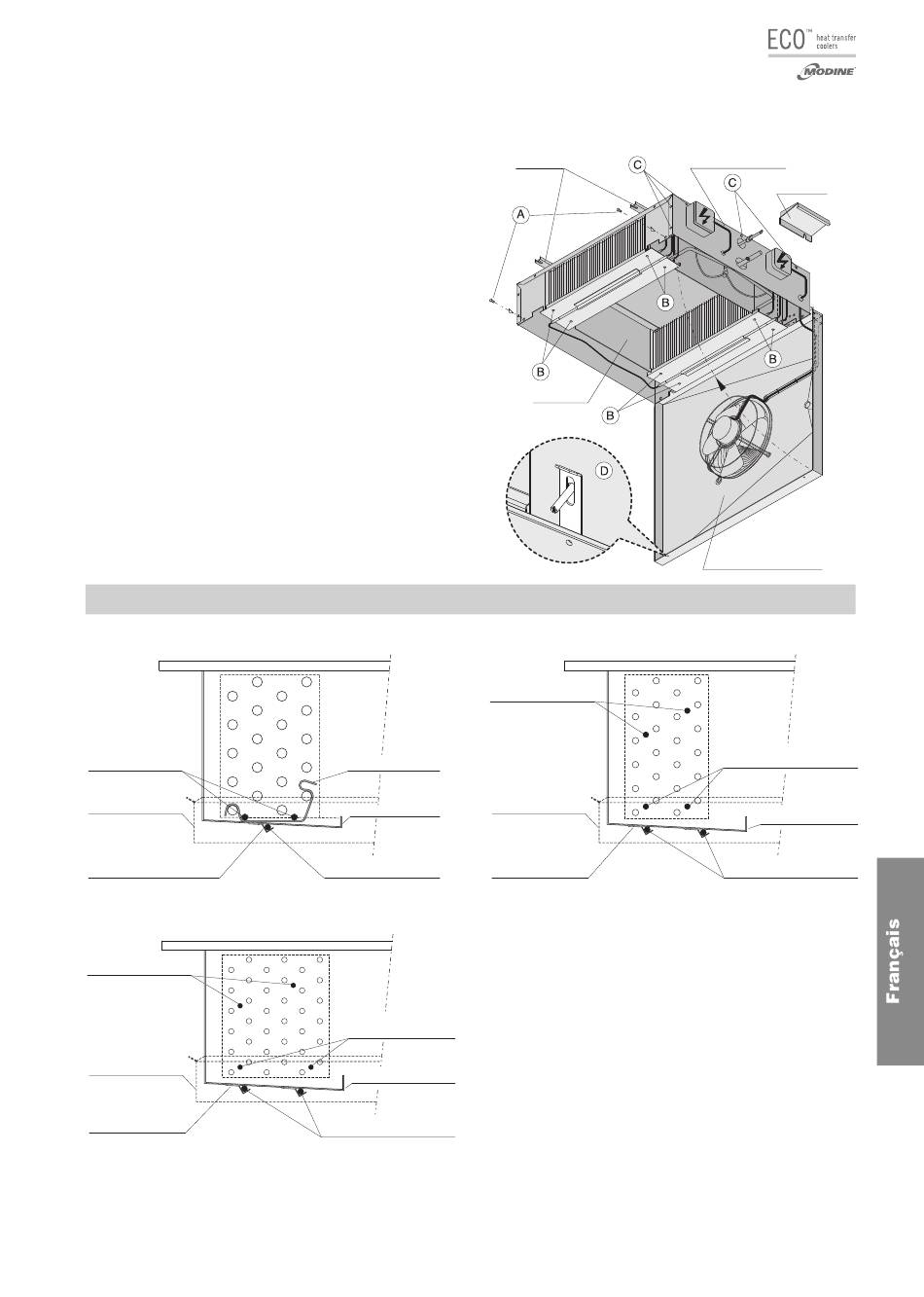

Suggestions pour un accès correct à l'appareil
Accès
1. Démonter le tube de déchargement et le positionner de façon
à ne pas gêner le mouvement du carénage de ventilation.
2. Enlever le déflecteur et desserrer les vis de fixation "A" du
carénage de ventilation.
3. Guider le carénage de ventilation jusqu'à la position indiquée
à côté.
4. Pour les modèles avec motoventilateurs ø 315 mm, pour inter-
venir également sur les résistances qui se trouvent en-des-
sous de la batterie, desserrer les vis à tôle "B" et enlever les
égouttoirs internes.
5. Pour accéder à la zone collecteurs, démonter le couvercle
latéral et desserrer les vis à tôle "C".
6. Les modèles avec motoventilateurs ø 350 mm sont équipés du
système de sécurité qui retient le carénage du ventilateur "D".
Remontage
1. Replacer les égouttoirs et les couvercles latéraux en vissant
les vis à tôle "B" et "C".
2. Replacer le carénage de ventilation et le fixer avec les vis "A".
3. Remonter le déflecteur et le tube de déchargement.
Détail de positionnement résistances électriques de dégivrage
Modèle avec hélice ø 315 mm
RBA
Carénage de
ventilation
Tôle fixation
résistance
Modèle avec hélice ø 350 mm (6rr)
RBB
Carénage de
ventilation
Tôle fixation
résistance
RBB
Muelle soporte resistencia
Carénage de
ventilation
Egouttoir
Tôle fixation
résistance
RSA
RBA
Egouttoir
RSA
Soutiens
Secteur
Modèle avec hélice ø 350 mm (4rr)
RBA Résistance de haute puissance dans la batterie.
RBB Résistance de basse puissance dans la batterie.
RSA Résistance de haute puissance sur l'égouttoir interne.
Couvercle latéral
Déflecteur
Carénage de
ventilation
RBA
Egouttoir
RSA
