Installations-Anleitung
Externes Spannungsversorgungsmodul
Klemmen Beschreibung
54 Netzversorgung, 24 V AC/DC (bipolar)
55 Netzversorgung, 24 V AC/DC (bipolar)
3. Inbetriebnahme
3.1. Entlüftung
1. System entlüften, bis die Durchflussanzeige stabil ist.
2. Es dürfen keine Fehlercodes angezeigt werden.
3. Display auf plausible Anzeige von Durchfluss- und Temperaturwerten überprüfen.
3.2. IP-Schutzart
Rechenwerk
Durchflusssensor

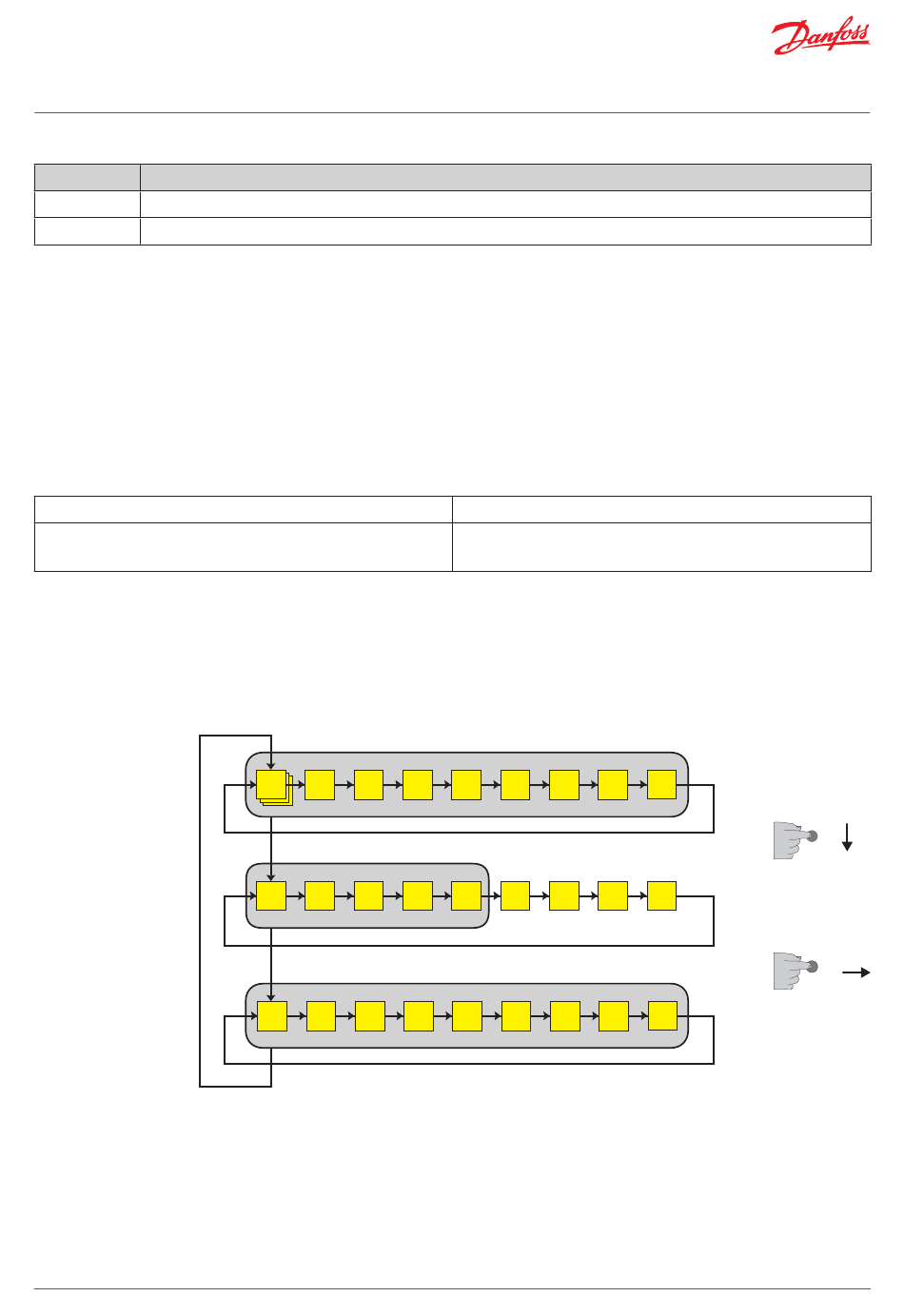

4. Übersicht über die Display-Funktionen
4.1. Menüstruktur
L1
Hauptschleife
L2
Statistische Daten
L3
Informative Parameter
BC200586470576de-DE0501
SonoMeter 30
1.1 1.2 1.3 1.4
2.1 2.2 2.3 2.4
3.1 3.2 3.3 3.4
IP65
IP65 für Wärmezähler
IP67 für kombinierte Wärme-/Kältezähler
1.5 1.6 1.7 1.8
2.5 2.6.1 2.7.1 2xx
3.5
3.6.1 3.7 3x
© Danfoss | Energy Meters | 2020.04 | 9
1.9
Lange drücken
2.15.1
Kurz drücken
3.15
