Installations-Anleitung

1.3.

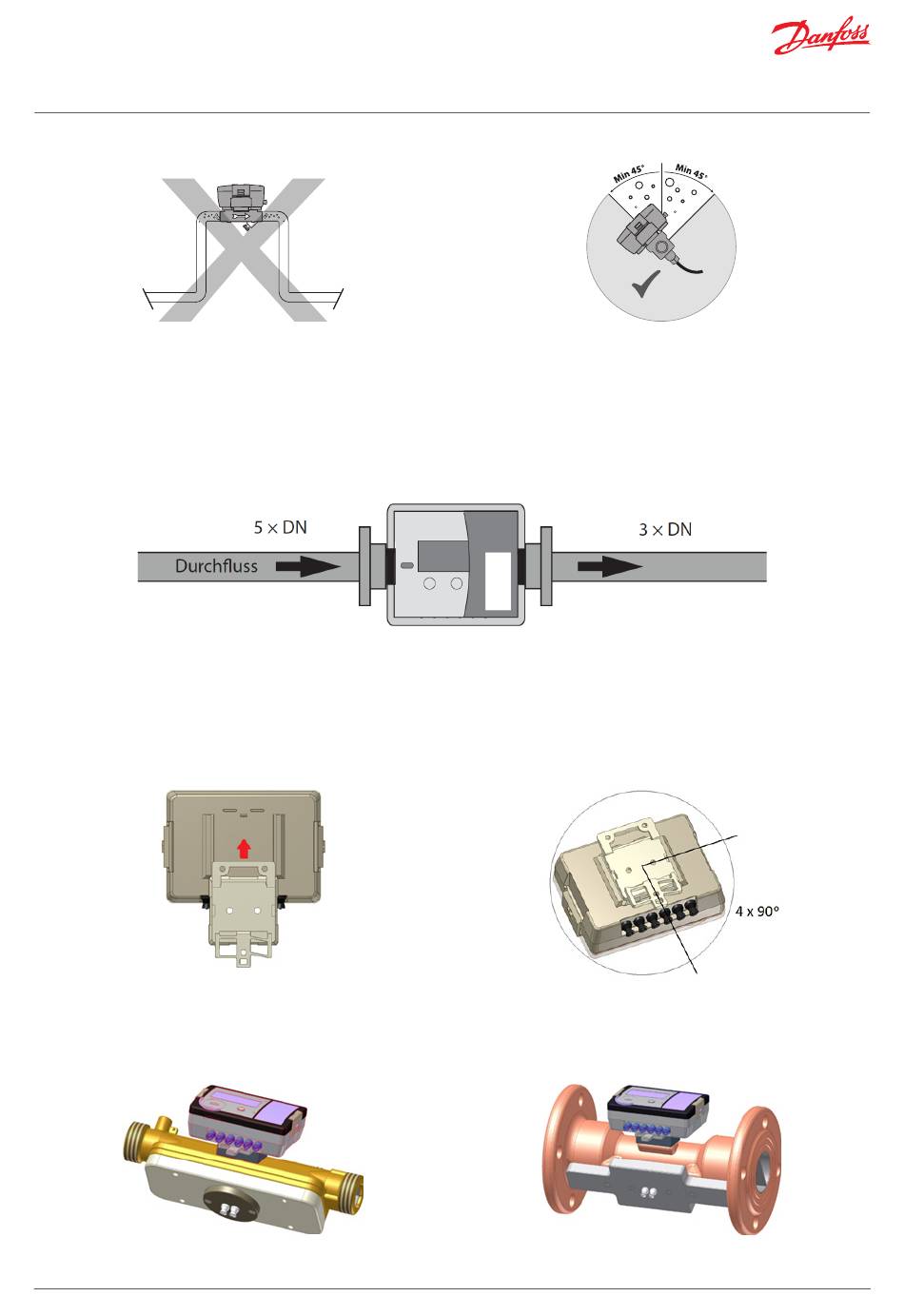

Montage des Durchflusssensors

Leitungsposition: Keine Beschränkungen, jedoch sind

Positionen zu vermeiden, die zu Luftansammlungen

führen können.

Eintritts-/Austrittsbedingungen (nur für DN65 - DN100)

Für optimale Messergebnisse, ist es erforderlich, dass der Durchfluss vor und nach dem Ein- bzw. Austritt

vollkommen gerade verläuft. 5 × DN am Eintritt und 3 × DN am Austritt des Durchflusssensors.

1.4.

Montage und Verplombung des Rechenwerks

Das Rechenwerk wird in beheizten Räumen installiert, die Umgebungstemperatur darf 55°C nicht über-

schreiten. Das Rechenwerk darf keinem direkten Sonnenlicht ausgesetzt werden.

Das Rechenwerk wird auf einer Hilfs-Halterung montiert (es kann in einem Winkel von jeweils 90° in die

gewünschte Richtung ausgerichtet werden):

Verschiedene Montagemöglichkeiten des Rechenwerks (bzw. der Hilfs-Halterung):

-Montage unmittelbar auf dem Gehäuse des Ultraschall-Durchflusssensors, Drehung jeweils bei 90° (nur

wenn die Durchflusstemperatur 90 °C nicht übersteigt):

SonoMeter 30

Rotation in der Leitungsachse: Zur Vermeidung von

Luftansammlungen im Durchflusssensor sollte dieser in

einem Winkel von 45 bis 315° ausgerichtet sein.
