Installations-Anleitung

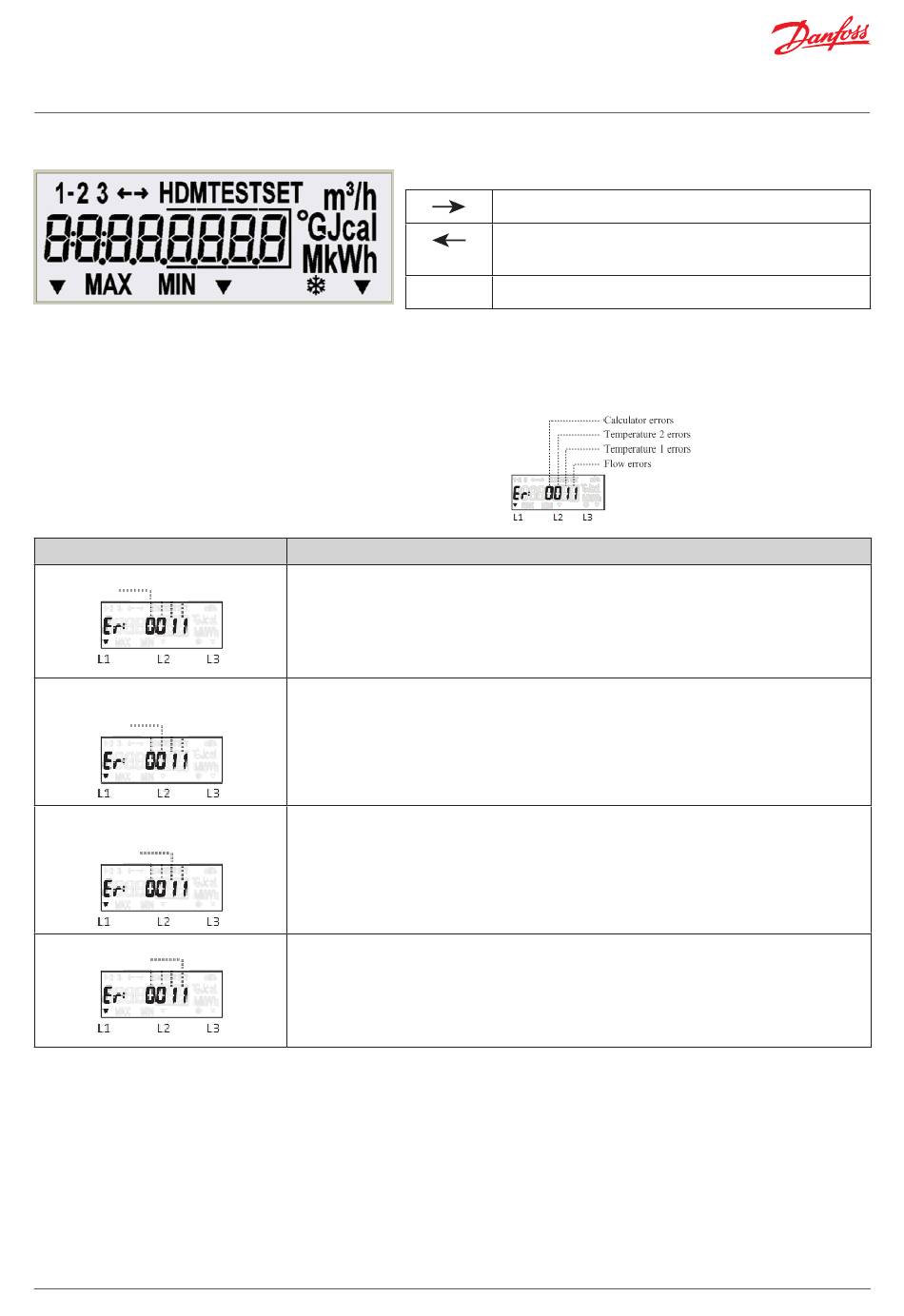

4.2. Displaysymbole
Erläuterungen zu weiteren Symbolen finden Sie in der detaillierten Anleitung auf www.heating.danfoss.com.
4.3. Fehlercodes
Fehlercodes können aus bis zu vier Symbolen bestehen.
Jedem Symbol kann ein Wert von 0 bis 8 zugeordnet sein.
Code
Status des Rechenwerks
Status des Temperatursensors 2
(Rücklaufleitung)
Status des Temperatursensors 1
(Vorlaufleitung)
Status des Durchflusssensors
Falls mehr als ein Fehler erkannt wurde, werden aktive Fehlercodes hinzugefügt und simultan angezeigt:
• 3 – weist auf Fehler 2 + 1 hin
• 5 – weist auf Fehler 4 + 1 hin
• 7 – weist auf Fehler 4 + 2 + 1 hin
• 9 – weist auf Fehler 8 + 1 hin
• A – weist auf Fehler 8 + 2 hin
• B – weist auf Fehler 8 + 2 + 1 hin
• D – weist auf Fehler 8 + 4 + 1 hin
• E – weist auf Fehler 8 + 4 + 2 hin
• F – weist auf Fehler 8 + 4 + 2 + 1 hin
10 | © Danfoss | Energy Meters | 2020.04
SonoMeter 30
Erläuterungen zu speziellen Symbolen:
kein Pfeil kein Durchfluss
Beschreibung
0 – kein Fehler, normaler Betrieb
1 – Warnung: Batterie fast leer
2 – der Temperaturunterschied ist größer als der zulässige Grenzwert
4 – der Temperaturunterschied ist geringer als der zulässige Grenzwert
8 - Fehler in der Elektronik
0 – kein Fehler, normaler Betrieb
4 – Kurzschluss
8 – Sensorfehler (offener Schaltkreis oder Kurzschluss)
0 – kein Fehler, normaler Betrieb
4 – Kurzschluss
8 – Sensorfehler (offener Schaltkreis oder Kurzschluss)
0 – kein Fehler, normaler Betrieb
1 – kein Signal, Durchflusssensor ist leer
2 – Durchfluss erfolgt in umgekehrter Richtung
4 – Durchflussrate übersteigt 1,2 qs (auf der Anzeige: q = 1,2 qs)
8 - Fehler in der Elektronik
Flussrichtung vorwärts (richtige Richtung)
Flussrichtung nach hinten rückwärts (falsche
Richtung)
