11. Gerätesteuerung
11.1 Allgemeine Beschreibung
Die Standard Steuerung kann sowohl für
Elektrodendampfbefeuchter
ELDB) als auch für Heizkörperdampfbe-
feuchter (Kurzform: HKDB) verwendet wer-
den.
Der gesamte Betriebsablauf der Dampfluft-
befeuchter erfolgt unter Mikroprozessor-
Steuerung.

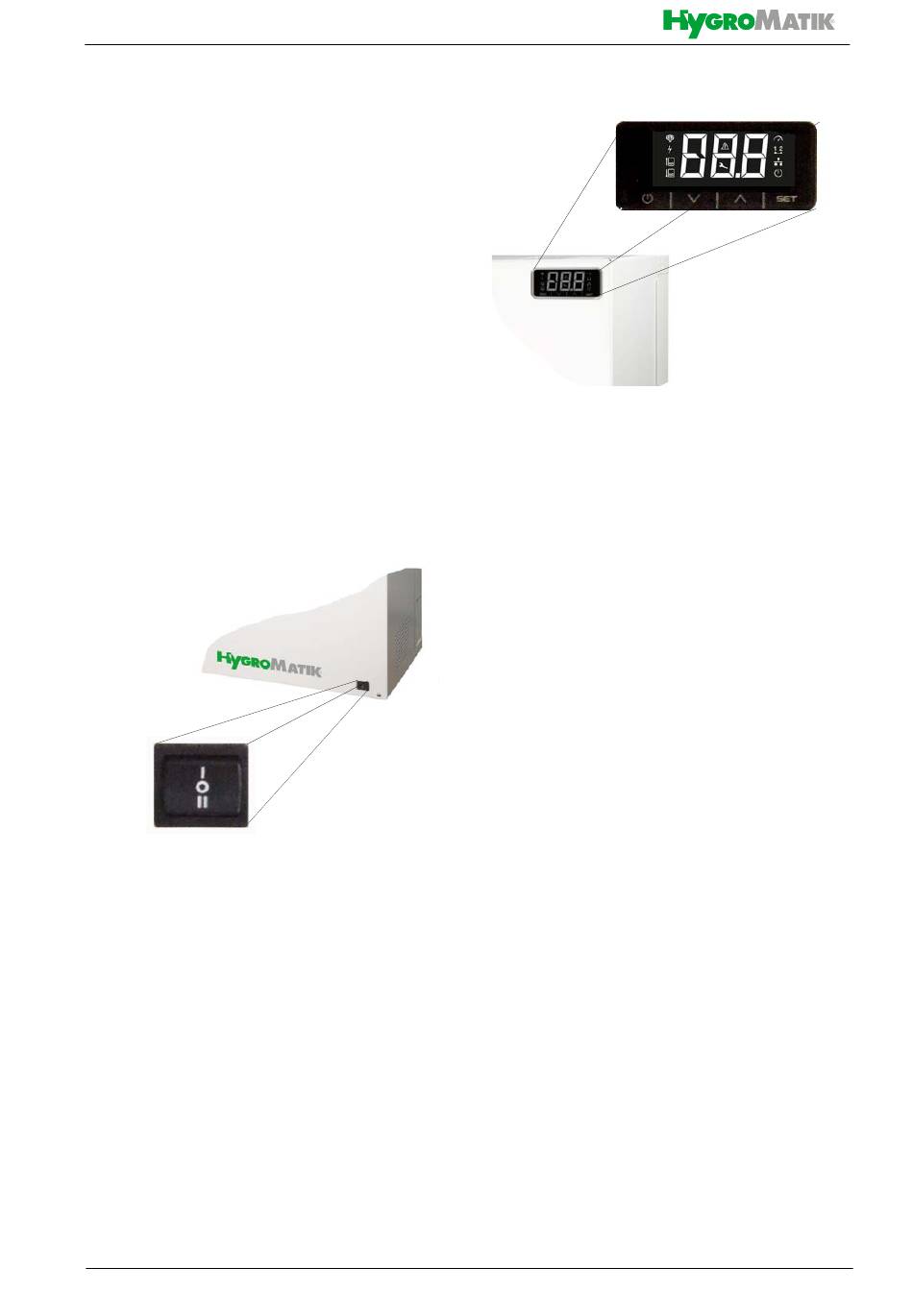

Bei Dampfbefeuchtern mit Gerätegehäuse ist
auf der Frontplatte des Geräts ein Steuer-
schalter angeordnet, der neben der Ruhepo-
sition („0") für das ausgeschaltete Gerät zwei
weitere Positionen aufweist:
„Pos. I" : Das Gerät ist eingeschaltet
„Pos. „II" : Abpumpen des Zylinderwassers
Steuerschalter
Zur Bedienung des Geräts ist in die Front-
platte ein Bedienfeld bestehend aus einer 3-
stelligen
Digitalanzeige
Zustandssymbolen und 4 Bedientasten ein-
gebaut. Die Ansteuerung über ein Software-
Protokoll (Modbus RTU) ist möglich. Die zur
Gerätesteuerung über Modbus erforderliche
Dokumentation ist gesondert erhältlich.
(Kurzform:
mit
integrierten
Zur Verarbeitung von Steuersignalen stehen
Eingänge zur Verfügung, deren Eigenschaf-
ten unter Parametersteuerung definiert wer-
den
können.Die
Eingangsmagnetventil,
und Hauptschütz erfolgt über Relais auf der
Hauptplatine. Ein weiteres Relais ist für
Signalisierungszwecke
dard-Zuweisung „Sammelstörung").
Als Bestelloption kann für 2 weitere Schalt-
funktionen ein Paar von Hutschienen-Relais
eingebaut werden, das über gesteckte Kabel-
verbindungen mit der Hauptplatine verbun-
den wird.
Bei
HKDB
(Heizkörperdampfbefeuchter)
erfolgt die Leistungssteuerung über ein ein-
phasig bzw. zweiphasig (bei Geräten höherer
Leistung) ausgelegtes Halbleiterrelais.
Bei ELDB (Elektrodendampfbefeuchter) wird
der Elektrodenstrom
zwei für die jeweilige Geräteleistung ausge-
legte(s) Hauptschütz(e) geschaltet.
Hauptplatine
Die gesamte Steuerlogik ist einschließlich
der Relais für den Grundbetrieb auf einer
kompakten Leiterplatte realisiert, die bei
Dampfbefeuchtern mit Gerätegehäuse an
der vertikalen Trennwand zwischen den
Gehäusekammern befestigt ist. Sämtliche
Steckverbindungen auf der Hauptplatine sind
unverwechselbar gestaltet, was den Aus-
tausch im Service-Fall erleichtert.
Bedienfeld
Aktivierung
von
Abschlämmpumpe
vorhanden
(Stan-
direkt über ein bzw.
Seite 46
