'Instruktion
Erläuterungen zu weiteren Symbolen finden Sie in der detaillierten Anleitung auf www.heating.danfoss.com.

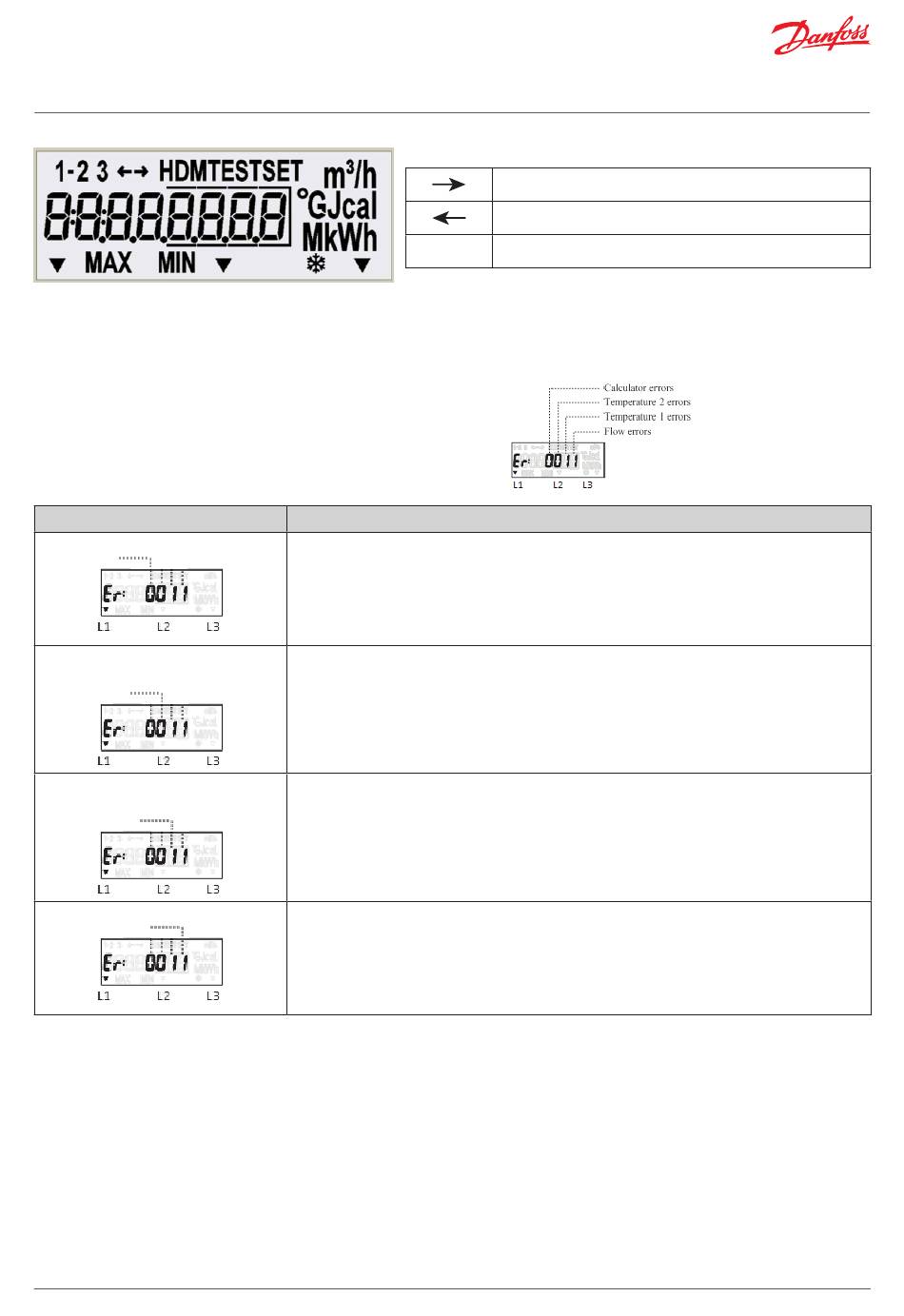

4.3. Fehlercodes
Fehlercodes können aus bis zu vier Symbolen bestehen.
Jedem Symbol kann ein Wert von 0 bis 8 zugeordnet sein.
Code
Status des Rechners
Status des Temperatursensors 2
(Rücklaufleitung)
Status des Temperatursensors 1
(Durchflussleitung)
Status des Durchflusssensors
Falls mehr als ein Fehler erkannt wurde, werden aktive Fehlercodes hinzugefügt und simultan angezeigt:
• 3 – weist auf Fehler 2 + 1 hin
• 5 – weist auf Fehler 4 + 1 hin
• 7 – weist auf Fehler 4 + 2 + 1 hin
• 9 – weist auf Fehler 8 + 1 hin
• A – weist auf Fehler 8 + 2 hin
• B – weist auf Fehler 8 + 2 + 1 hin
• D – weist auf Fehler 8 + 4 + 1 hin
• E – weist auf Fehler 8 + 4 + 2 hin
• F – weist auf Fehler 8 + 4 + 2 + 1 hin
VU.IG.J3.03
SonoMeter 30
Erläuterungen zu speziellen Symbolen:
kein Pfeil kein Durchfluss
Beschreibung
0 – kein Fehler, normaler Betrieb
1 – Warnung: Batterie fast leer
2 – der Temperaturunterschied ist größer als der zulässige Grenzwert
4 – der Temperaturunterschied ist geringer als der zulässige Grenzwert
8 - Fehler in der Elektronik
0 – kein Fehler, normaler Betrieb
4 – Kurzschluss
8 – Sensorfehler (offener Schaltkreis oder Kurzschluss)
0 – kein Fehler, normaler Betrieb
4 – Kurzschluss
8 – Sensorfehler (offener Schaltkreis oder Kurzschluss)
0 – kein Fehler, normaler Betrieb
1 – kein Signal, Durchflusssensor ist leer
2 – Durchfluss erfolgt in umgekehrter Richtung
4 – Durchflussrate übersteigt 1,2 qs (auf der Anzeige: q = 1,2 qs)
8 - Fehler in der Elektronik
Flussrichtung nach vorne (richtige Richtung)
Flussrichtung nach hinten (falsche Richtung)
