'Instruktion

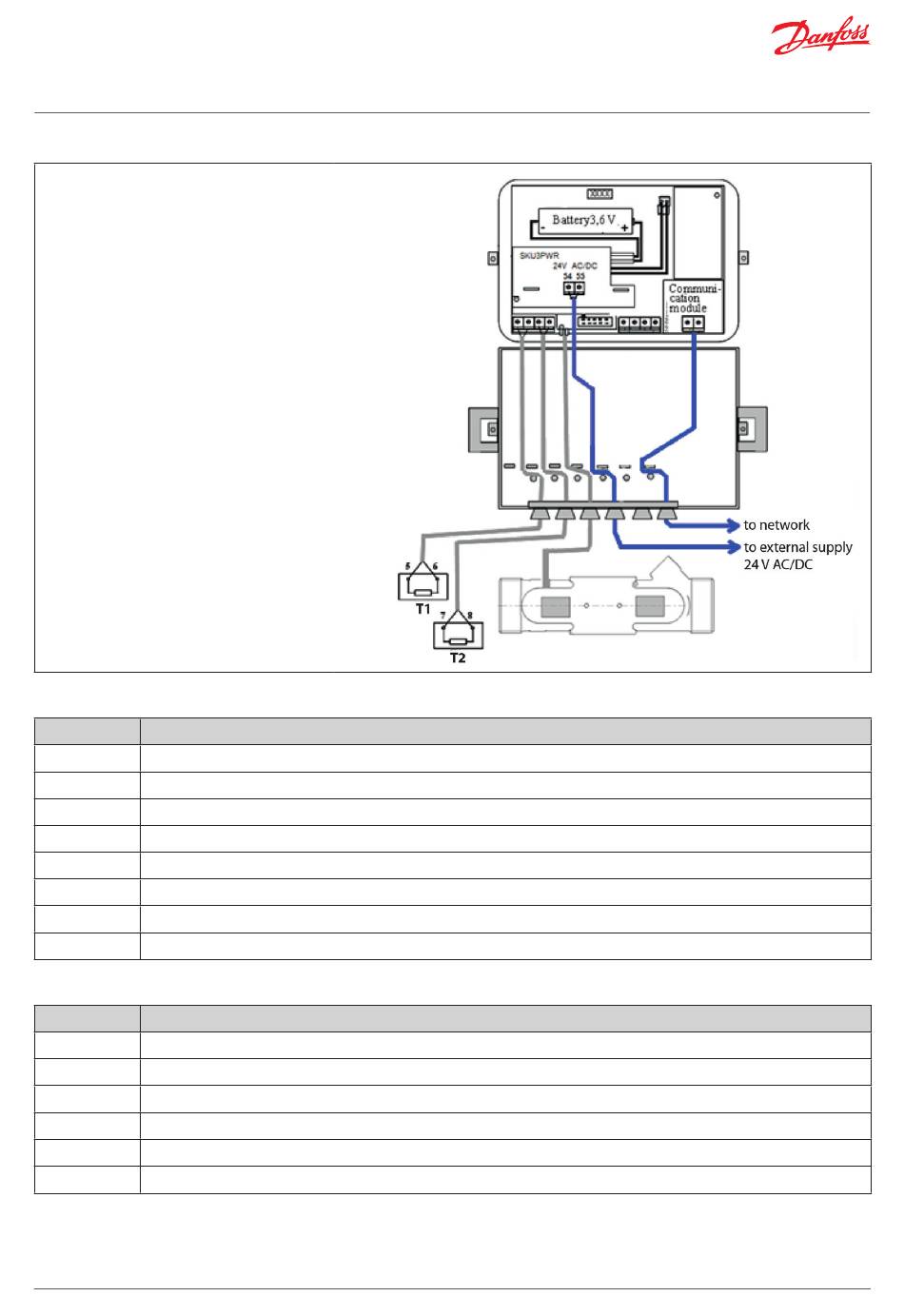

Verdrahtungsplan 2
Anschluss des Messgerätes an die
Netzspannungsversorgung,
24 V AC/DC.
Für den Anschluss an eine
230-V-Wechselspannungsversor-
gung muss ein 230-V AC- bis 24-V
AC-Transformer verwendet werden!
Rechenwerk
Klemmen Beschreibung
5 T1: Vorlaufttemperatursensor
6 T1: Vorlaufttemperatursensor
7 T2: Rücklauftemperatursensor
8 T2: Rücklauftemperatursensor
50 V2: Zusätzlicher Impulseingang/-ausgang, GND
51 V2: Zusätzlicher Impulseingang/-ausgang (Volumen-Ausgang in den TEST-Modus)
52 V1: Zusätzlicher Impulseingang/-ausgang, GND
53 V1: Zusätzlicher Impulseingang/-ausgang (Energie-Ausgang in den TEST-Modus)
Kommunikationsmodule
Klemmen Beschreibung
24, 25 M-Bus-Modul (bipolar)
60, 61 12- bis 24-Volt-Gleichstrom-Spannungsversorgung für Modbus und LON (bipolar)
90 RS-485-Modbus-RTU-Modul (+)
91 RS-485-Modbus-RTU-Modul (-)
96 LON-Modul (Leitung A)
97 LON-Modul (Leitung B)
VU.IG.J3.03
