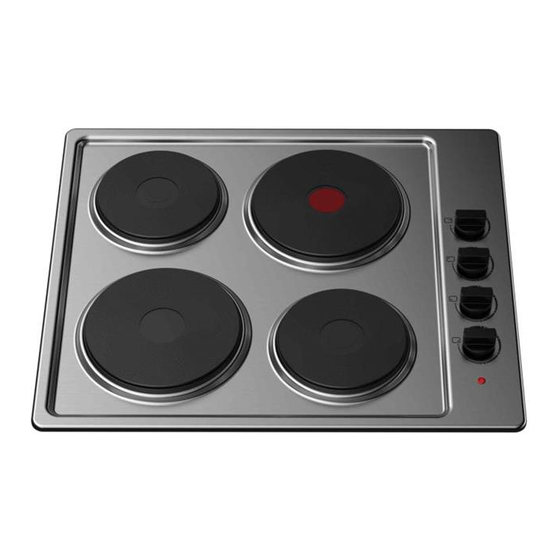

exquisit EMS 601 Bedienungsanleitung Und Installationsanweisung

Einbau-massekochfeld/autark-kochfeld
Vorschau ausblenden Andere Handbücher für EMS 601:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

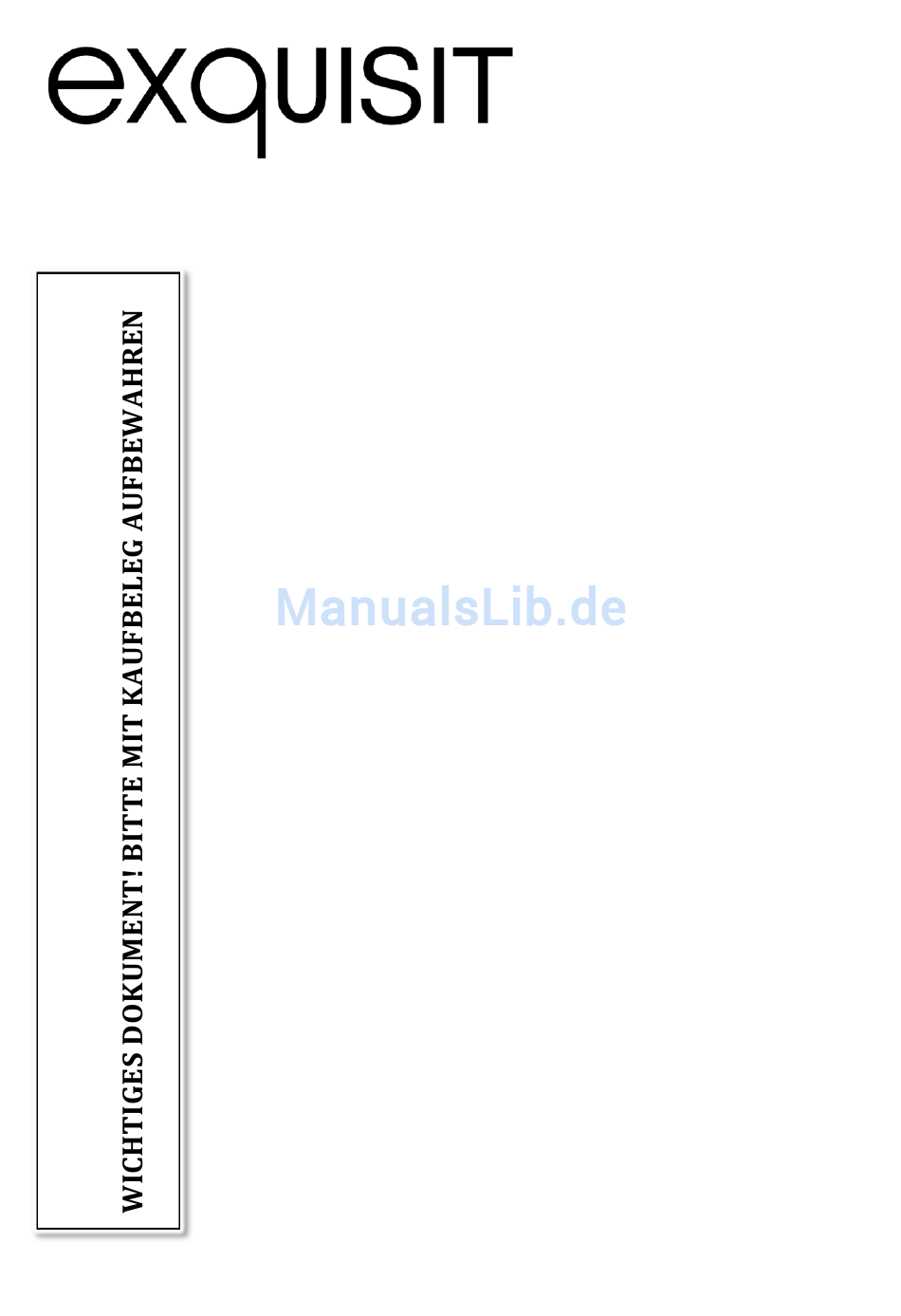

Bedienungsanleitung
und
Installationsanweisung
Einbau-Massekochfeld
(Autark-Kochfeld)
EMS 601
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Gerätes.
Sie haben gut gewählt.
Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt
gebaut und ist ein Qualitätserzeugnis, das höchste technische
Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie
andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer
Besitzer in ganz Europa arbeiten.
EMS601
Version E1.0 DE 07/2015
Seite 1 von 28

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für exquisit EMS 601

Inhaltszusammenfassung für exquisit EMS 601

  • Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Gerätes. Sie haben gut gewählt. Ihr Exquisit – Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Qualitätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet– wie andere Exquisit - Geräte auch, die zur vollen Zufriedenheit ihrer...

  • Seite 2: Inhaltsverzeichnis

    Bedienungsanleitung für Sie nicht ausführlich beschrieben sind, kontaktieren Sie den Kundendienst Deutschland Tel. +49 (0) 2944 9716-791 oder besuchen unsere Website www.ggv-exquisit.de. Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. Es wurde nach dem Stand der Technik gefertigt und zusammen-gebaut.
  • Seite 3 Deklaration ......................16   Vor der ersten Inbetriebnahme ............. 17     Gerät gründlich reinigen ..................17   Kochzonen ausbrennen ..................17   Gerätebeschreibung ................18     Bezeichnung ...................... 18   Bedienen des Einbaukochfeldes ............19     Geeignetes Kochgeschirr ................... 19  ...

  • Seite 4: Sicherheit

     Ziehen Sie den Netzanschlussstecker aus der Steckdose  Trennen Sie den Stecker vom Netzanschlusskabel. Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht und lassen Sie Kinder nicht mit dem Gerät spielen. 2.

  • Seite 5: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise  Schalten Sie das Kochfeld nach Gebrauch immer aus.  Schalten Sie im Notfall sofort die Sicherung aus. GEFAHR Stromschlaggefahr Lebensgefahr / Verletzungsgefahr  Berühren Sie niemals ein elektrisches Gerät, wenn Ihre Hände oder Füße nass sind oder wenn Sie barfuß sind. ...

  • Seite 6: Besondere Sicherheitshinweise

    HINWEIS Der Hersteller lehnt jegliche Haftung für Verletzungen und Schäden ab, die aus der Nichtbeachtung der Hinweise und Anleitungen zur Installation, Wartung und Bedienung des Gerätes entstanden sind. Besondere Sicherheitshinweise Sicherheit von schutzbedürftigen Personen: Kinder und Personen mit reduzierten Fähigkeiten GEFAHR ...

  • Seite 7: Sicherheit Und Wartung: Autarkes Masse-Kochfeld

    Sicherheit und Wartung: Autarkes Masse-Kochfeld  Schalten Sie das Kochfeld nach Gebrauch immer aus. GEFAHR Brandgefahr  Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Gerät ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

  • Seite 8: Beschichtung Ausbrennen

    GEFAHR Stromschlaggefahr/Verletzungsgefahr  Ist die Kochfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden.  Sollte sich das Kochfeld durch einen Defekt nicht mehr ausschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.  Es dürfen nur Kochmuldenschutzgitter/-abdeckungen des Koch- muldenherstellers oder vom Hersteller in der Gebrauchsanweisung des Gerätes freigegebenen Kochmuldenschutzgitter/-abdeckungen verwendet werden.

  • Seite 9: Bestimmungsgemäße Verwendung

     Keine Alufolie bzw. Kunststoff auf die Kochfelder legen. Vom heißen Kochfeld alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen.  Wenn weitere elektrische Geräte genutzt werden, darauf achten dass die Kabel vom heißen Kochfeld ferngehalten werden. ...

  • Seite 10: Gerät Auspacken

    4. Gerät auspacken GEFAHR Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten! Die Verpackung muss unbeschädigt sein. Überprüfen Sie das Gerät auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten. Verpackungsmaterial Achten Sie auf eine umweltgerechte Entsorgung.

  • Seite 11: Installation

    5. Installation Aufstellen Das Gerät soll in einem gut belüfteten und trockenen Raum stehen. Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes aus. WICHTIG  Das Gerät soll stabil stehen und nicht wackeln.  Das Netzkabel darf niemals eingeklemmt oder abgedeckt werden. ...
  • Seite 12 Hinweise für die Elektrofachkraft Das Gerät ist für den Anschluss an 2-Phasen-Wechselstrom (380-415V 50/60Hz) ausgelegt. Die Nennspannung der Heizelemente beträgt 230 V. Als Netzanschlussleitung ist ein entsprechend ausgelegter Leitungstyp unter Berücksichtigung der Anschlussart und Nennleistung des Herdes zu wählen. Die Anschlussleitung ist in der Entlastungseinrichtung zu befestigen. WICHTIG Es ist zu beachten, dass der Schutzleiter an die Klemme der mit gekennzeichneter Anschlussleiste angeschlossen werden muss.

  • Seite 13: Anschluss-Schema

    Anschluss-Schema ACHTUNG Spannung der Heizelemente 230 V. Art der Im Falle jedes der Anschlüsse muss der Schutzleiter vom Netz mit der Anschluss- Klemme PE verbunden werden. leitung 2/N~ Empfohlener Anschluss H05VV- Bei 400/230V Netz Zweiphasenanschluss mit Betriebsnull. F5G2,5 -Brücke verbindet die Klemmen N2-N1. -Phasenreihenfolge nach 1-2.

  • Seite 14: Einbau

    Einbau WICHTIG  Dieses Gerät muss von einem Fachmann eingebaut werden.  Auf ausreichende Belüftung während des Betriebes ist zu achten. Lüftungsöffnungen nicht verschließen.  Die Luftzirkulation unterhalb des Gerätes muss vorhanden sein.  Wenn der Geräteboden nach der Installation im Unterbaumöbel zugänglich ist, muss eine Trennwand eingebaut werden, unter Einhaltung der vorgeschriebenen Abstände.

  • Seite 15: Einbauschritte Kochfeld

    Einbauschritte Kochfeld Nachstehend die Einbauschritte für ein Kochfeld mit Halteklammern:  Die Arbeitsplatte des Einbau-Möbels muss mindestens 38 mm dick sein. Sie muss waagerecht liegen und an der Wandseite gegen überlaufende Flüssigkeiten abgedichtet sein.  Die Schnittflächen müssen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um Aufquellen durch Feuchtigkeit zu verhindern.

  • Seite 16: Deklaration

    HINWEIS  Die Lüftungsöffnungen rund um das Gerät beim Einbau nicht durch die umgebende Arbeitsplatte verschließen.  Ist bei diesem Gerät das Dichtungsband bereits an der Unterseite angebracht, das Dichtungsband nicht entfernen, da es Flüssigkeit und verschüttetes Essen vor dem Eindringen in die Geräteunterseite abhält. ...

  • Seite 17: Vor Der Ersten Inbetriebnahme

    6. Vor der ersten Inbetriebnahme Entfernen Sie sämtliche Verpackungsmaterialien. Prüfen Sie, ob sich das Gerät im einwandfreien Zustand befindet. Bei Zweifel das Gerät nicht benutzen und den Kundendienst kontaktieren. Gerät gründlich reinigen siehe Hinweise Reinigung und Pflege. Kochzonen ausbrennen Vor dem normalen Gebrauch des Gerätes jede Kochzone einzeln mindestens 5 Minuten lang auf maximaler Leistungsstufe eingeschaltet werden: Mögliche Fertigungsrückstände verbrennen und im Gerät vorhandenes Kondenswasser verdampft.

  • Seite 18: Gerätebeschreibung

    7. Gerätebeschreibung Bezeichnung Einbau Masse-Kochfeld EMS601 (Abbildung ähnlich) Kochfeld Ø in cm vorne links 18.8 II vorne rechts 15.5 III hinten links 15.5 IV hinten rechts 18.8 Blitz-Kochplatte Plattenkontrollanzeige II - IV Kochplatten 7-Taktschalter 7-Taktschalter mit Kochfeldschema EMS601 Version E1.0 DE 07/2015 Seite 18 von 28...

  • Seite 19: Bedienen Des Einbaukochfeldes

    8. Bedienen des Einbaukochfeldes GEFAHR Verletzungsgefahr  Sollte sich das Kochfeld durch einen Defekt nicht mehr ausschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.  Nehmen Sie keine Arbeiten im Geräteinneren vor. Gegebenenfalls den Kundendienst anrufen. Heiße Oberfläche! Verbrennungsgefahr ...

  • Seite 20: Einstellungen (Modellabhängig)

    Benutzen Sie nur Töpfe und Pfannen für elektrische Öfen mit einem einwandfreien, glatten Boden und geeignetem Durchmesser, der gleich dem erhitzten Bereich oder etwas größer ist. Kochgeschirr aus hitzebeständigem Glas, Ton oder Porzellan kann auch benutzt werden. Bei dieser Art Kochgeschirr auf die Temperatur achten, damit die Speisen nicht anhaften und anbrennen.

  • Seite 21: Praktische Hinweise Zum Kochen

    Praktische Hinweise zum Kochen Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen.  Für den Gebrauch des Kochfeldes empfehlen sich Töpfe mit ebenem Boden.  Beim Kauf von Töpfen darauf achten, dass häufig der obere Topfdurch- messer angegeben wird.

  • Seite 22: Wartung Und Pflege

    9. Wartung und Pflege GEFAHR STROMSCHLAGGEFAHR! Vor sämtlichen Reinigungs- und Wartungsarbeiten Gerät ausschalten und vollständig auskühlen lassen. Niemals einen Dampfreiniger zur Reinigung verwenden. Feuchtigkeit könnte in elektrische Bauteile gelangen. Das Gerät muss trocken sein, bevor Sie es wieder in Betrieb nehmen.

  • Seite 23: Bevor Sie Den Kundendienst Rufen

    Reinigung und Pflege Das Gerät abkühlen lassen und mit einem weichen Tuch abwischen. Falls das Gerät sehr schmutzig ist, mit Reinigungsmittel und Wasser abwaschen und mit einem weichen Tuch nachtrocknen.  Verschüttetes Essen, Speiseresten und Fettspritzer sofort mit einem Tuch weg wischen. ...

  • Seite 24: Kundendienst

    Kundendienst Sollte es Ihnen nicht gelingen, den Fehler zu beheben, wenden Sie sich bitte an Ihren Kundendienst. Führen Sie in diesem Fall keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus. WICHTIG Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung oder einer der beschriebenen Störungen auch während der Garantiezeit nicht kostenlos ist.

  • Seite 25: Garantiebedingungen

    Garantiebedingungen Allgemein Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen).
  • Seite 26 Personen am Exquisit - Gerät Arbeiten vorgenommen oder Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht für mangelfreie, durch einen qualifizierten Fachmann mit unseren Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die technischen Schutzvorschriften eines anderen EU-Landes.

  • Seite 27: Ce-Konformitätserklärung

    Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung Einsichtnahme durch zuständigen Marktüberwachungsbehörden. *Technische Änderungen vorbehalten. Technische Daten Marke Exquisit Modell EMS 601 Produktgruppe Elektrisches Kochfeld Schutzklasse Spannung / Frequenz V/Hz 220-240 / 50 Anschlussleistung Kochfeld, gesamt 5500 Kochfeld I (vorne links)

  • Seite 28: Produktedatenblatt Elektrische Haushaltskochfelder

    Produktedatenblatt elektrische Haushaltskochfelder Delegierte Verordnung (EU) 66/2014 Marke Exquisit Modell EMS 601 Art der Kochmulde Einbaugerät Anzahl der Kochzonen Anzahl Heiztechnik Massekochfeld Ø Kochzone I 18.8 (vorne links) Ø Kochzone II 15.5 (vorne rechts) Ø Kochzone III 15.5 (hinten links) Ø...
