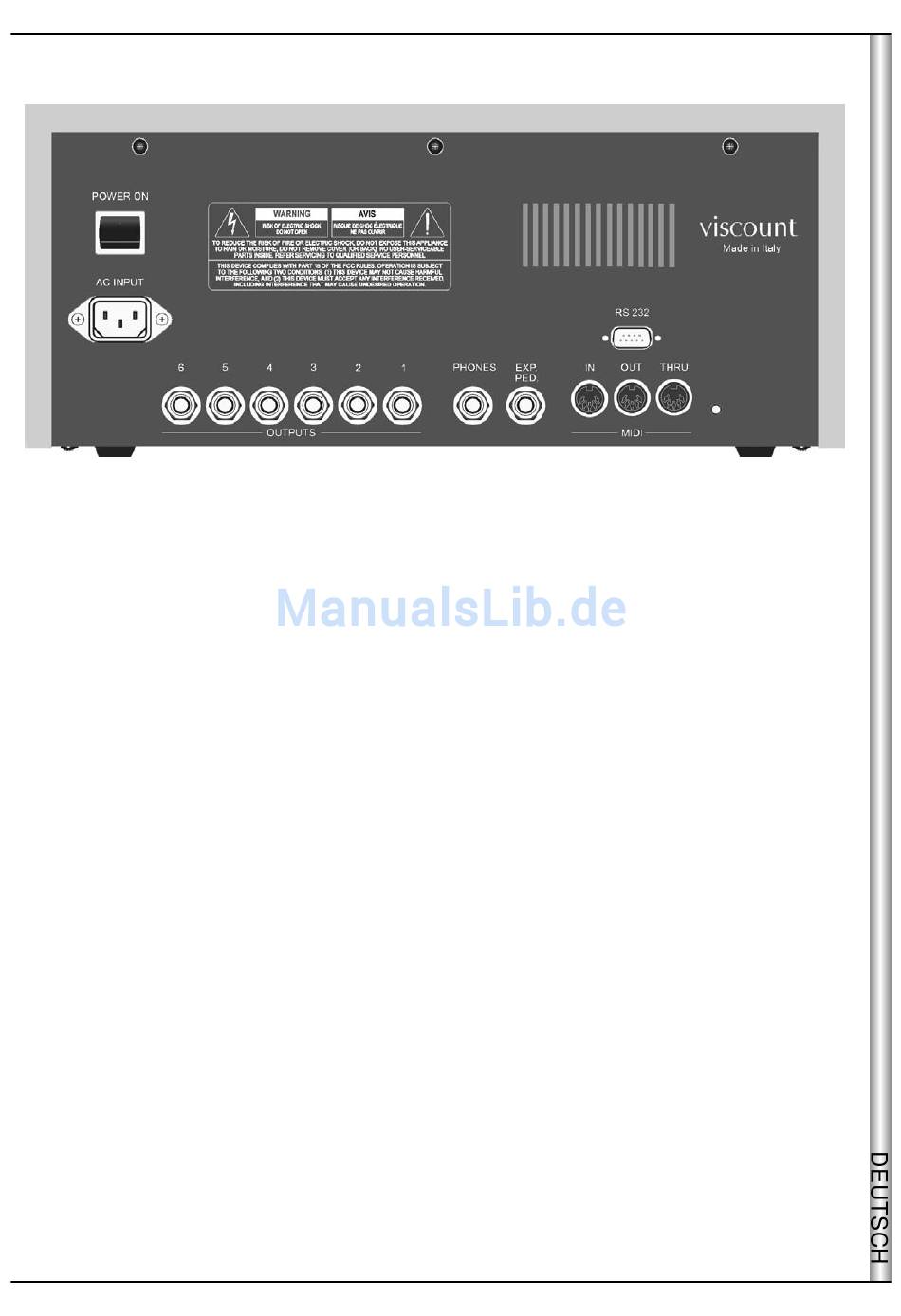

1.2 Beschreibung des hinteren Paneels
1.2 Beschreibung des hinteren Paneels
POWER ON: Schalter zum Einschalten.
o
Buchse AC-INPUT: Buchse zum Einstecken des mitgelieferten Netzkabels. CM-100 ist für
Netzspannungen von 90 bis 250 VCA geeignet.
o
OUTPUTS Anschlüße (von 1 bis 6). Ausgänge für die Abnahme des Audiosignals und dessen
Weiterleitung an die verstärkten Lautsprecher oder an ein Verstärkersystem. Für eine optimale
Audioleistung des Instrumentes und eine getreue Wiedergabe des von den Laden (windchest)
erzeugten akustischen Panoramas müssen die Ausgänge unbedingt nebeneinander angeschlossen
werden, wobei immer mit dem Ausgang Nummer 1 begonnen werden muss. Ebenso ist eine
besondere Aufmerksamkeit bei der Positionierung der Lautsprecher erforderlich; gehen Sie wie im
Abschnitt 1.4 dieses Handbuches vor.
o
PHONES Anschluß: Jackbuchse, an die Kopfhörer (werden nicht mitgeliefert) angeschlossen werden
können. Verwenden Sie nur Kopfhörer von guter Qualität mit einer Impedanz von mindestens 16 Ohm
o
Anschluß EXP. PED: Jackbuchse zum Anschließen eines Fußschwellers (wird nicht mitgeliefert).
Damit die Vorrichtung korrekt funktioniert, verwendet man am besten Pedale mit linearer Antwort, einer
Impedanz von 22 KOhm und mit einem Stereo-Jackverbinder. Für die Eichung steht Ihnen das Menü
"EXP.PEDAL" (Umgebung System) zur Verfügung, deren Benutzung im kompletten Handbuch
beschrieben wird.
o
MIDI Buchsen (IN, OUT und THRU): fünfpolige DIN-Buchsen zum Anschließen von Instrumenten mit
MIDI-Schnittstelle. Mit der Buchse IN können sie die von externen MIDI-Quellen erzeugte MIDI-Daten
empfangen, die Buchse OUT überträgt die von dem CM-100 erzeugten MIDI-Mitteilungen, die Buchse
THRU wiederholt die von der Buchse IN empfangenen MIDI-Daten.
o
RS-232 Schnittstelle: serieller Anschluss um den CM-100 software Editor am Computer anzuschließen
Seite 5
