DM50NTE

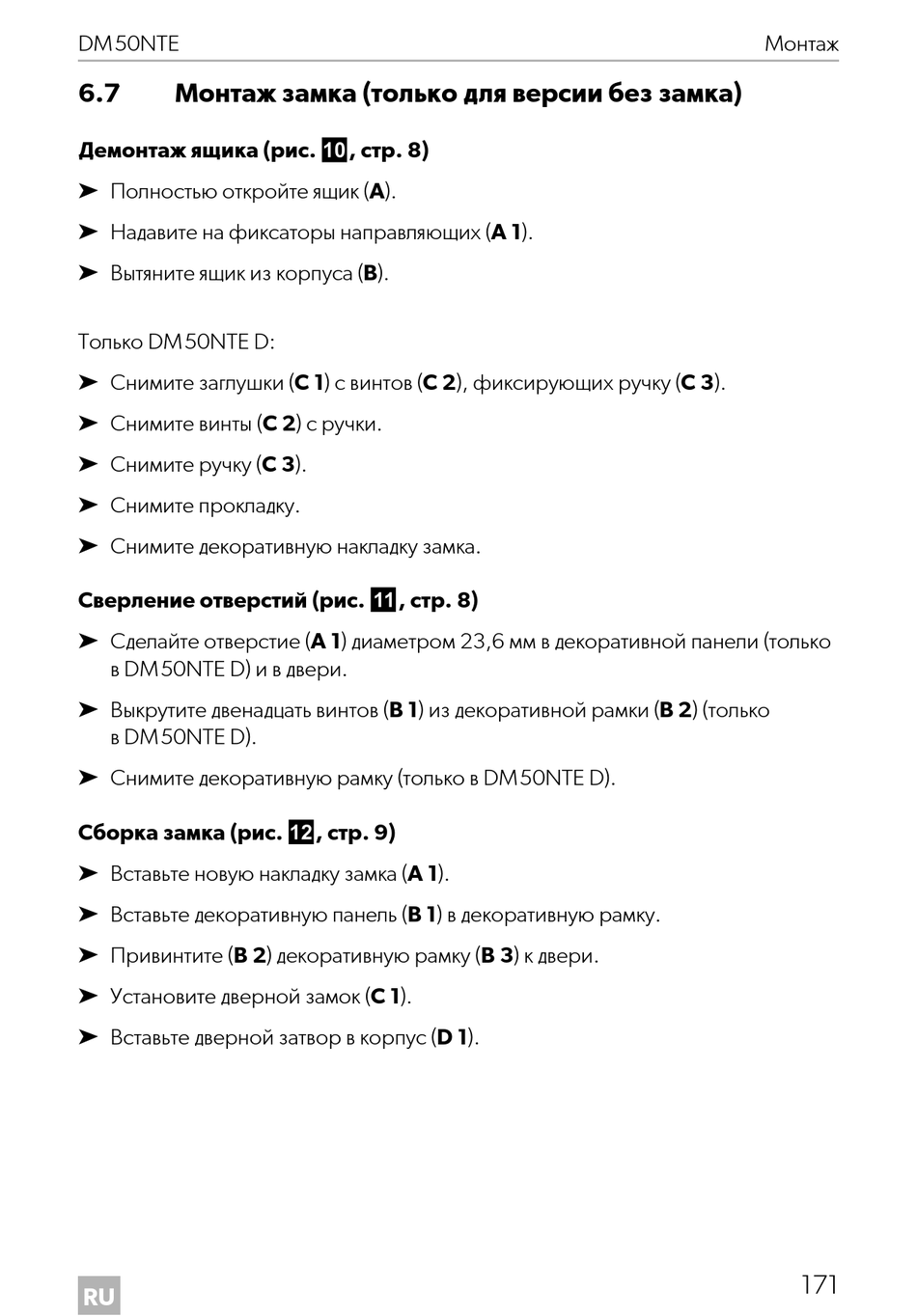

6.7 Монтаж замка (только для версии без замка)
Демонтаж ящика (рис. 0, стр. 8)
➤ Полностью откройте ящик (A).
➤ Надавите на фиксаторы направляющих (A 1).
➤ Вытяните ящик из корпуса (B).
Только DM50NTE D:
➤ Снимите заглушки (C 1) с винтов (C 2), фиксирующих ручку (C 3).
➤ Снимите винты (C 2) с ручки.
➤ Снимите ручку (C 3).
➤ Снимите прокладку.
➤ Снимите декоративную накладку замка.
Сверление отверстий (рис. a, стр. 8)
➤ Сделайте отверстие (A 1) диаметром 23,6 мм в декоративной панели (только
в DM50NTE D) и в двери.
➤ Выкрутите двенадцать винтов (B 1) из декоративной рамки (B 2) (только
в DM50NTE D).
➤ Снимите декоративную рамку (только в DM50NTE D).
Сборка замка (рис. b, стр. 9)
➤ Вставьте новую накладку замка (A 1).
➤ Вставьте декоративную панель (B 1) в декоративную рамку.
➤ Привинтите (B 2) декоративную рамку (B 3) к двери.
➤ Установите дверной замок (C 1).
➤ Вставьте дверной затвор в корпус (D 1).
RU
Монтаж
171
