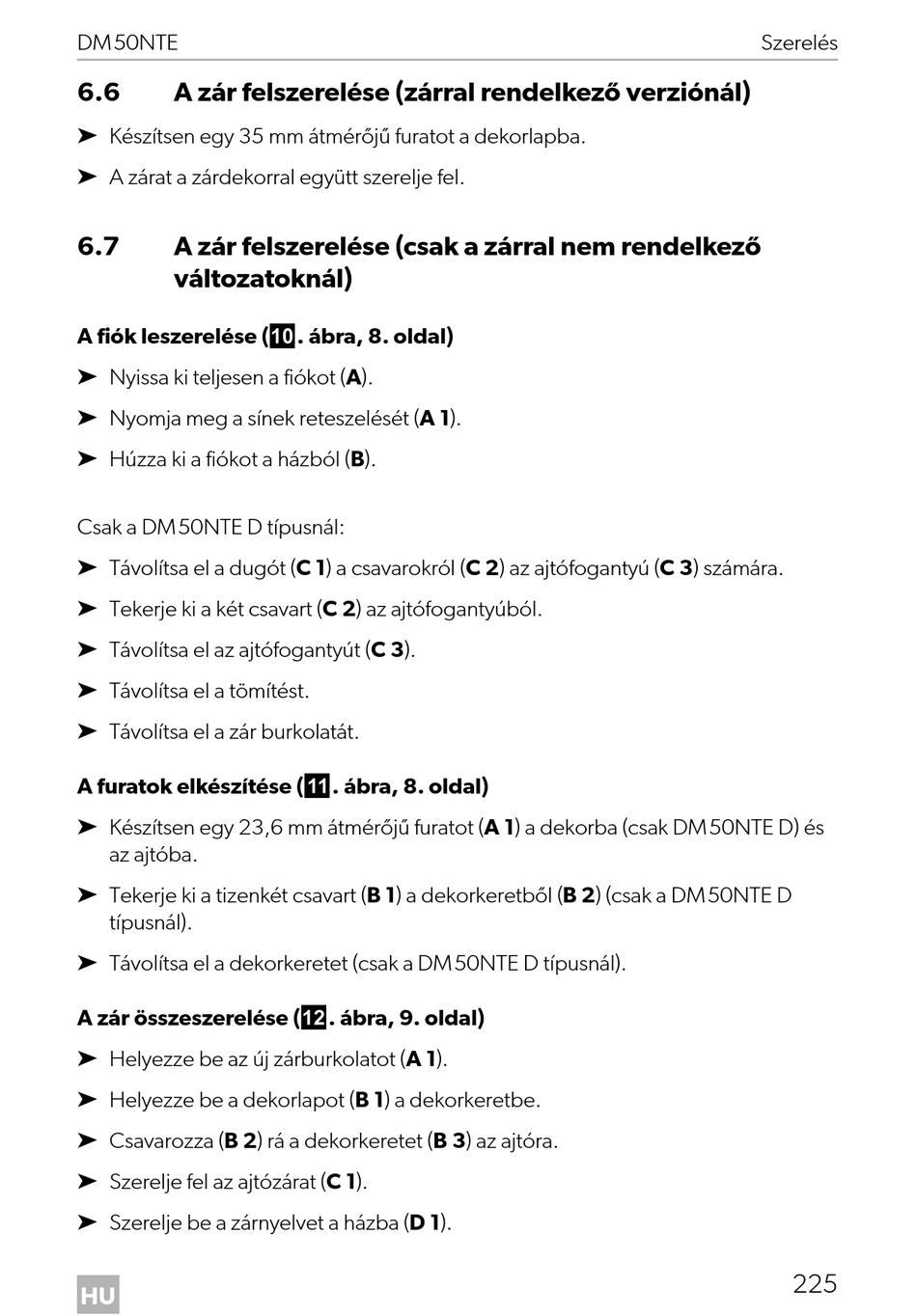

Dometic DM50NTE Montage- Und Bedienungsanleitung Seite 225

DM50NTE
6.6 A zár felszerelése (zárral rendelkező verziónál)
➤ Készítsen egy 35 mm átmérőjű furatot a dekorlapba.
➤ A zárat a zárdekorral együtt szerelje fel.
6.7 A zár felszerelése (csak a zárral nem rendelkező
változatoknál)
A fiók leszerelése (0. ábra, 8. oldal)
➤ Nyissa ki teljesen a fiókot (A).
➤ Nyomja meg a sínek reteszelését (A 1).
➤ Húzza ki a fiókot a házból (B).
Csak a DM50NTE D típusnál:
➤ Távolítsa el a dugót (C 1) a csavarokról (C 2) az ajtófogantyú (C 3) számára.
➤ Tekerje ki a két csavart (C 2) az ajtófogantyúból.
➤ Távolítsa el az ajtófogantyút (C 3).
➤ Távolítsa el a tömítést.
➤ Távolítsa el a zár burkolatát.
A furatok elkészítése (a. ábra, 8. oldal)
➤ Készítsen egy 23,6 mm átmérőjű furatot (A 1) a dekorba (csak DM50NTE D) és
az ajtóba.
➤ Tekerje ki a tizenkét csavart (B 1) a dekorkeretből (B 2) (csak a DM50NTE D
típusnál).
➤ Távolítsa el a dekorkeretet (csak a DM50NTE D típusnál).
A zár összeszerelése (b. ábra, 9. oldal)
➤ Helyezze be az új zárburkolatot (A 1).
➤ Helyezze be a dekorlapot (B 1) a dekorkeretbe.
➤ Csavarozza (B 2) rá a dekorkeretet (B 3) az ajtóra.
➤ Szerelje fel az ajtózárat (C 1).
➤ Szerelje be a zárnyelvet a házba (D 1).
HU
Szerelés
225
