12
TECHNISCHE DATEN
12.3
Maßzeichnungen
54
B E T R I E B S A N L E I T U N G | deTem4 Core IP69K
35
3
2
1
Ø 50
Ø 5
35

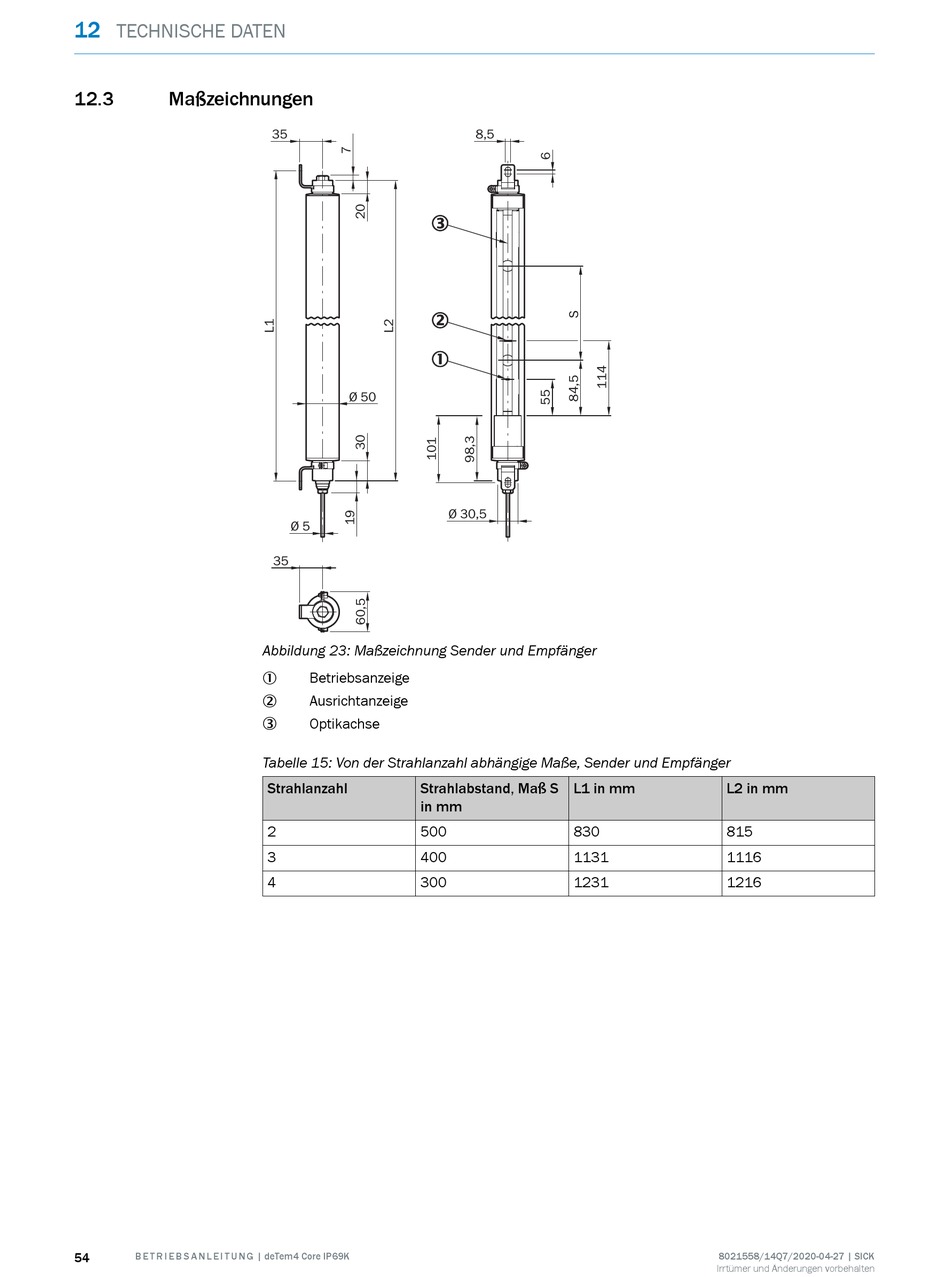

Abbildung 23: Maßzeichnung Sender und Empfänger
Betriebsanzeige
1
Ausrichtanzeige
2
Optikachse
3
Tabelle 15: Von der Strahlanzahl abhängige Maße, Sender und Empfänger
Strahlanzahl
Strahlabstand, Maß S
in mm
2
500
3
400
4
300
8,5
Ø 30,5
L1 in mm
830
1131
1231
L2 in mm
815
1116
1216
8021558/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
