4.3.1.1

Mindestabstand zur Gefahrstelle berechnen

8021558/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Wichtige Hinweise
GEFAHR
Zu kleiner Mindestabstand zur Gefahrstelle
Der Gefahr bringende Zustand der Maschine wird bei einem zu klein gewählten Min‐
destabstand nicht oder nicht rechtzeitig beendet.
Mindestabstand für die Maschine berechnen, in die die Mehrstrahl-Sicherheits-
b
Lichtschranke integriert ist.
Bei der Montage der Mehrstrahl-Sicherheits-Lichtschranke den Mindestabstand
b
einhalten.
Vorgehensweise
Das Beispiel zeigt die Berechnung des Mindestabstands bei orthogonaler (rechtwinkli‐
ger) Annäherung zur Mehrstrahl-Sicherheits-Lichtschranke. Abhängig von der Applika‐
tion und den Umgebungsbedingungen (zum Beispiel bei einem anderen Winkel zur
Annäherungsrichtung oder bei einer indirekten Annäherung) kann eine andere Berech‐
nung erforderlich sein.
1.
Berechnen Sie S mit folgender Formel:
S = 1600 mm/s × T + C
Dabei ist:
S = Mindestabstand in Millimeter (mm)
°
T = Nachlaufzeit der Maschine + Ansprechzeit der Schutzeinrichtung nach
°
Lichtwegunterbrechung in Sekunden (s)
C = Zuschlag gemäß ISO 13855:
°
Wenn kein Übergreifen der Schutzeinrichtung möglich ist: C = 850 mm
Wenn ein Übergreifen der Schutzeinrichtung möglich ist, muss für C der
Wert C
entsprechend ISO 13855 verwendet werden, sofern dieser grö‐
RO
ßer als 850 mm ist: C ≥ 850 mm und C ≥ C
Die Greif-/Annäherungsgeschwindigkeit ist in der Formel bereits enthalten.
!

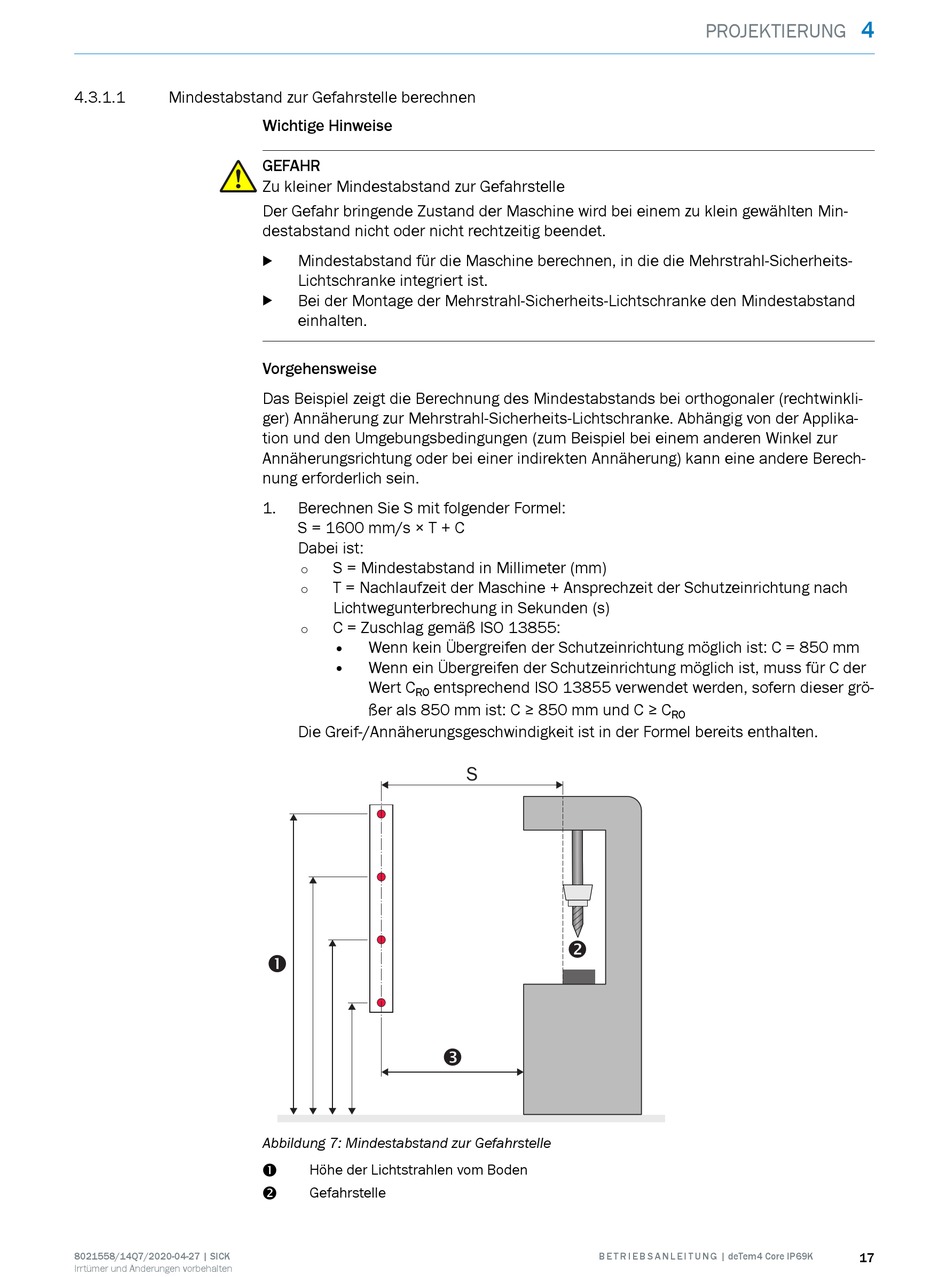

Abbildung 7: Mindestabstand zur Gefahrstelle
Höhe der Lichtstrahlen vom Boden
!
Gefahrstelle
"
S
"
§
B E T R I E B S A N L E I T U N G | deTem4 Core IP69K
PROJEKTIERUNG
RO
4
17
