3
PRODUKTBESCHREIBUNG
3.2.2
IP69K Schutzgehäuse
3.2.3
Anzeigeelemente
12
B E T R I E B S A N L E I T U N G | deTem4 Core IP69K
Die Mehrstrahl-Sicherheits-Lichtschranke ist in einem IP69K Schutzgehäuse montiert.
Das Schutzgehäuse weist eine gute Beständigkeit gegen übliche Reinigungsmittel,
Hochdruckreiniger mit einem Wasserdruck bis 100 bar und Wassertemperaturen bis
80° C auf. Ein Druckausgleichselement (Be- und Entlüftungsmembran) verhindert das
Beschlagen der Kunststoffröhre sowie das Eindringen von Flüssigkeiten.
Überblick
Die LEDs von Sender und Empfänger signalisieren den Betriebszustand der Mehrstrahl-
Sicherheits-Lichtschranke.
Anzeigen des Senders
1
ERR
PWR
2

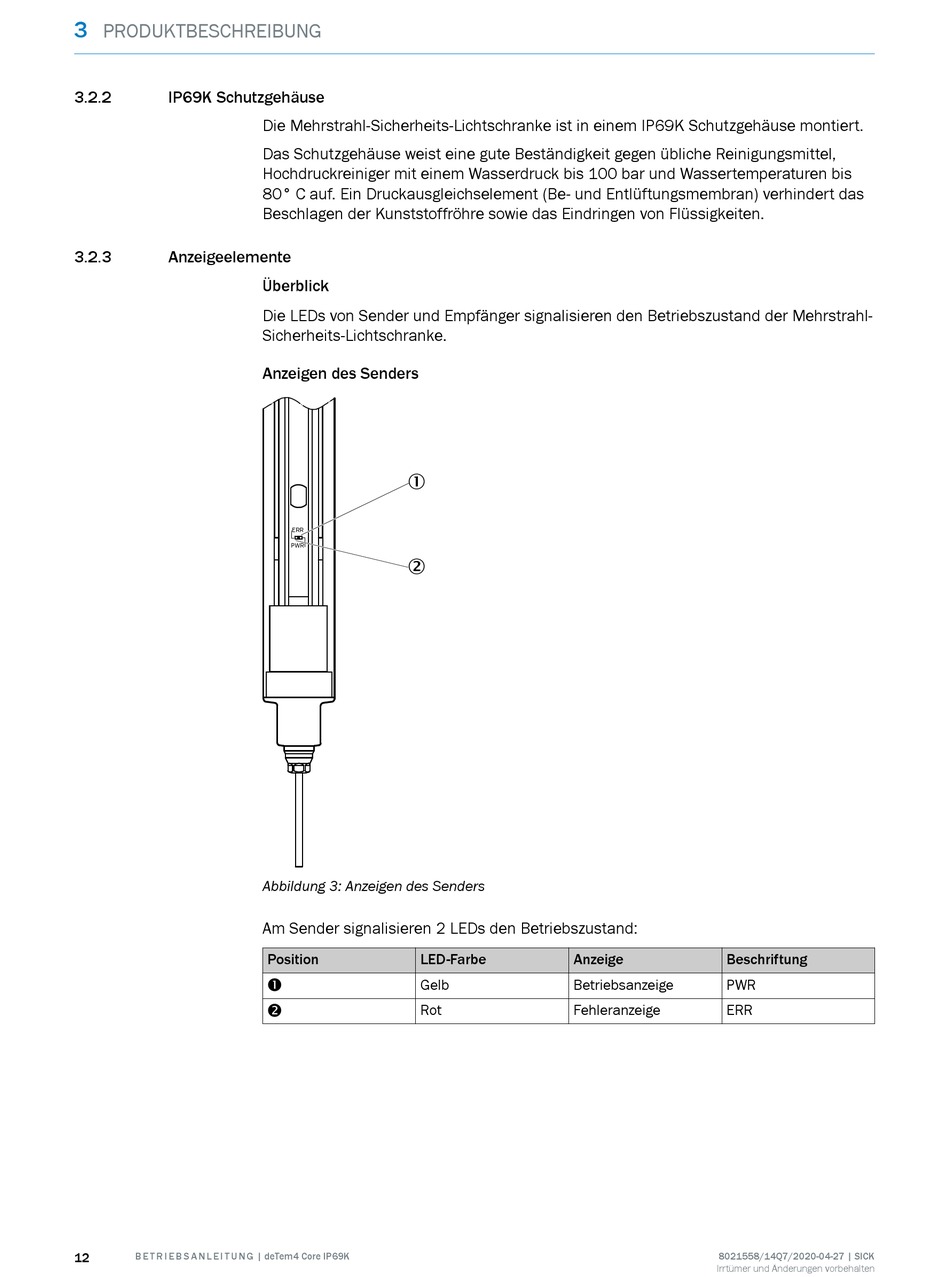

Abbildung 3: Anzeigen des Senders
Am Sender signalisieren 2 LEDs den Betriebszustand:
Position
LED-Farbe
Gelb
!
Rot
"
Anzeige
Beschriftung
Betriebsanzeige
PWR
Fehleranzeige
ERR
8021558/14Q7/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
