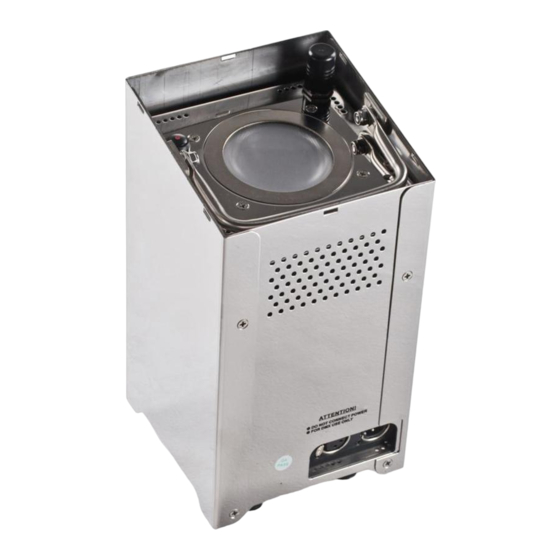

Inhaltszusammenfassung für Expolite AkkuLED Power Compact CM+A

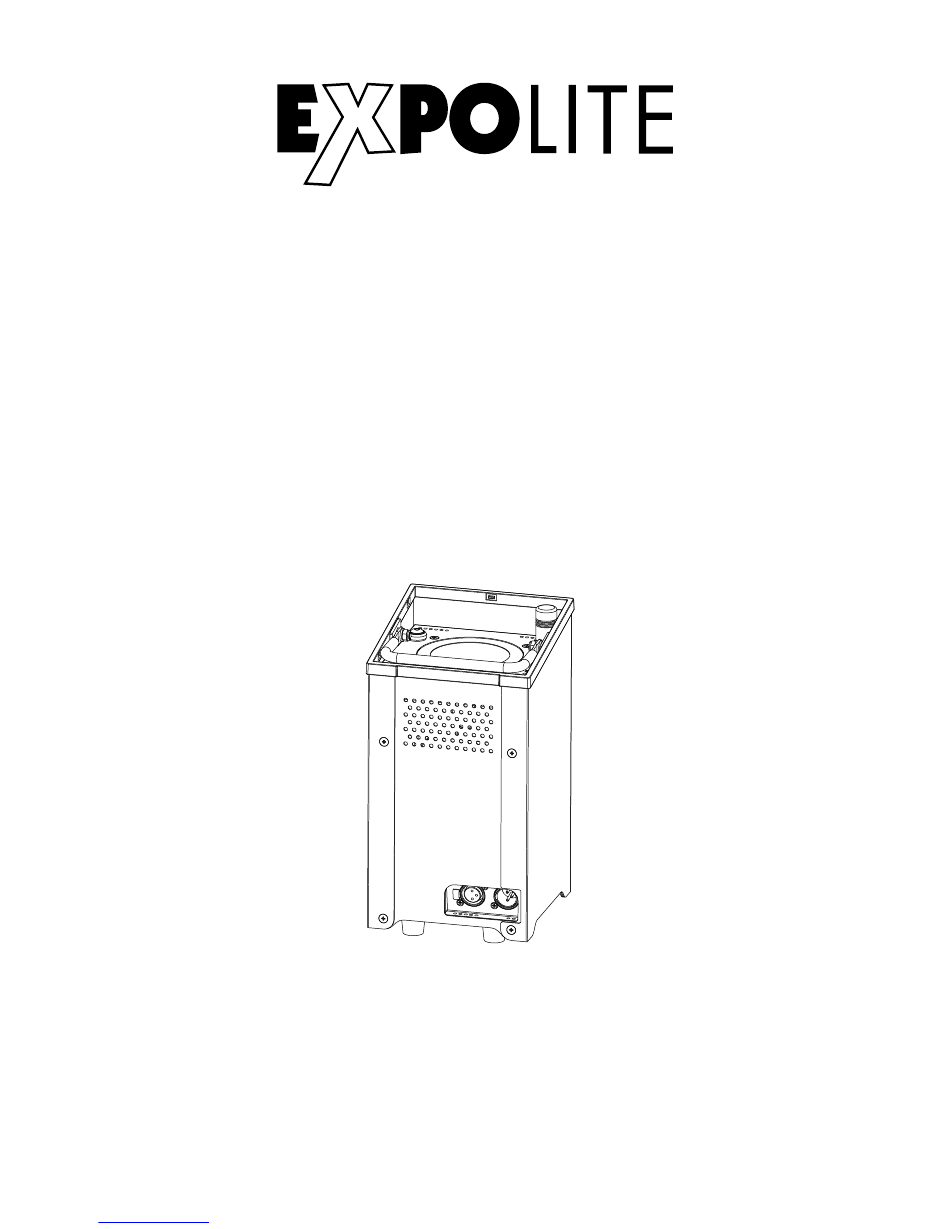

- Seite 1 AkkuLED Power Compact Bedienungsanleitung User Manual Art.Nr.: led22625 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-39-31 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-16 Delivery E-22 Product Information E-23 Dimensions E-24 Installation E-25 Operation E-27 Using DMX512 Controller E-34 Downloaded from www.Manualslib.com manuals search engine... -
Seite 4: Lieferumfang
- Expolite AkkLED Power Compact CM+A - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04 Downloaded from www.Manualslib.com... -
Seite 5: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme Abmessungen 288 x 154 x 154mm Gewicht 5,5kg Anschlüsse Power In | DMX In/Out Betriebstemperatur 0°C - 45°C Luftfeuchtigkeit* < 98% Schutzklasse IP 20 Gehäuse Edelstahl poliert LEDs 40W RGBA LED Treiberstrom 800mA Abstrahlwinkel... -
Seite 6: Abmessungen
Abmessungen D-06 Downloaded from www.Manualslib.com manuals search engine... - Seite 7 Installation Montage Stehend Das Gerät kann ausschließlich stehend auf den montierten Standfüßen betrieben werden. Eine sichere und ausreichend rutschhemmende Standfläche ist sicherzustellen! Unzulässige Aufstellung × Aufrechter Betrieb ＞ ° × Neigung >10° Winkel：10° 10° 10° LED-Modul Neigung 15°~ 30° 35° 15°...
-
Seite 8: Dmx-Verbindung
Flightcase / Ladestation Das Gerät darf ausschließlich an der im Flightcase verbauten Ladestation, oder mit dem separat erhältlichen Expolite AkkuLED Power Compact Einzelladegerät (24V) geladen werden! DER DECKEL DES CASES DATEN LADEGERÄT MUSS ZUM LADEN UNBEDINGT OFFEN STEHEN! N Nullleiter... -
Seite 9: Bedienung
Bedienung Bedienelemente am Gerät Eine Menüebene aufwärts MENU - Taste: ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU PERSON STAT HSIC R.0 - 255 GREN G.0 - 255 B.0 - 255 HSIC BLUE... - Seite 10 MENU HSIC PERSON HSIC UPLD SEND **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV CV 1 CV 2 CV 3 HSIC DERR SAVE BLAK HSIC SLCK HSIC STRB SPEC SPEC CLAS HSIC LIFE LONG ECON...
- Seite 11 DMX-Adresse einstellen MENU D.(001 - 512) PERSON ADDR HSIC Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei einem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSON PERS HSIC TOUR HSIC TR 16 HSIC ARC.1 HSIC AR1.D...
- Seite 12 Runmode auswählen MENU PERSON HSIC HSIC SLAV Im Menü RUN wird der Betriebsmodus eingestellt. Für den Betrieb an einem DMX-Kontroller muss DMX aktiviert werden. Im Modus SLAV wird das Gerät von einem Master-Gerät gesteuert. Editieren benutzerdefinierter Programme MENU HSIC EDIT PR.01 SC.01 R.(0 - 255)
- Seite 13 Verschiedene Einstellungen MENU PERSON HSIC HSIC UPLD SEND **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV CV 1 CV 2 CV 3 HSIC DERR SAVE BLAK HSIC SLCK HSIC STRB SPEC SPEC CLAS Das Passwort lautet: UP - DOWN - UP - DOWN - ENTER KEY: im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de-...
- Seite 14 DERR: stellt das Verhalten bei Unterbrechung des DMX-Signals ein. SAVE um den letzten empfangenen Wert zu halten, oder BLAK für Blackout. SLCK: Settings Lock. In diesem Menüpunkt wird eingestellt, ob das Menü SET nur mit Eingabe der Passwortes erreichbar ist. In diesem Fall (ON) wird das Passwort UP - DOWN - UP - DOWN - ENTER benötigt, um Einstellungen vorzunehmen.
- Seite 15 Installierte Software Version Während des Bootens des Gerätes wird für ca. 5 Sekunden die aktuell auf dem Gerät installierte Softwareversion angezeigt. Funktionen der Fernbedienung STATIC PLAY ON/OFF STATIC CONTROLS R－ A－ G－ B－ COLORKEY CONTROLS EFFECTKEY CONTROLS SPEED (+) DIMMER (-) DIMMER (+) SPEED (-) Statische Einstellungen: Nach Betätigen der Taste STATIC PLAY kann über die Tasten + und - der...
-
Seite 16: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 8 DMX-Personalities (3-/3-/4-/4-/5-/6-/10-/15-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 17 Special Strobe No Strobe 10-99 Strobe (Slow to fast) 100-109 No Strobe 110-179 Lightning Strobe (Slow to fast) 180-189 No Strobe 190-255 Random Strobe (Slow to fast) Classic Strobe 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149...
- Seite 18 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110 Auto 07 111-120 Auto 08 121-130 Auto 09 131-140 Auto 10 141-150 Custom 01 151-160 Custom 02 161-170 Custom 03 171-180...
- Seite 19 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Amber 0-255 Amber Fine Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
- Seite 20 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-255 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110 Auto 07 111-120 Auto 08 121-130...
- Seite 21 ARC.1 0-255 0-255 Green 0-255 Blue AR1.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 0-255 0-255 Green 0-255 Blue 0-255 Amber AR2.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber AR2.S 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue...
-
Seite 22: Delivery E
- Expolite AkkuLED Power Comapct CM+A - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-22 Downloaded from www.Manualslib.com... -
Seite 23: Product Information E
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption Dimensions 288 x 154 x 154mm Weight 5,5kg Connectors Power In | DMX In/Out Ambient Temperature 0°C - 45°C Humidity < 98% Protection IP 20 Housing Polished stainless steel LEDs 40W RGBA LED Current 800mA... - Seite 24 Dimensions E-24 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 25: Installation E
Installation Mounting Standing The fixture can be used in an upright position, using the mounted stands. A safe and sufficient anti-slip ground must be ensured! Incorrect operating angle × Upright operation ＞ ° × Adjust operating >10° angle：10° 10° 10° Tilt adjustment 15°~ 30°... -
Seite 26: Dmx-Connection
Flightcase / Charging Station The fixture may only be charged with the inbuilt charging station within the flightcase or with the seperatly sold Expolite AkkuLED Power Compact single battery charger (24V)! 7.4： THE FLIGHTCASE MUST 7.3 CHARGER SPECIFICATIONS HAVE THE HOOD OPEN WHEN CHARGING. -
Seite 27: Operation E
Operation Display Operation Return to previous menu MENU: ENTER: Enter currently selected menu Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU PERSON STAT HSIC R.0 - 255 GREN G.0 - 255 B.0 - 255 HSIC BLUE HSIC... - Seite 28 MENU HSIC PERSON HSIC UPLD SEND **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV CV 1 CV 2 CV 3 HSIC DERR SAVE BLAK HSIC SLCK HSIC STRB SPEC SPEC CLAS HSIC LIFE LONG ECON...
- Seite 29 Setting DMX-Address MENU D.(001 - 512) PERSON ADDR HSIC The DMX start address of the fixture is set in the menu ADDR. This is retained even when changing the personality. Setting DMX-Personality MENU PERSON PERS HSIC TOUR HSIC TR 16 HSIC ARC.1 HSIC...
- Seite 30 In the menu AUTO the automatic programs stored in the device are activated. The programs AT01 to AT10 are permanently stored in the device. The speed of these programs can be adjusted from 0 - 255 (P.0-255). The programs Pr01 to PR10 are editable. This is described under Edit User Programs. Automatic programs are transmitted as master to connected slave devices.
- Seite 31 Miscellaneous Settings MENU PERSON HSIC HSIC UPLD SEND **** HSIC REST REST **** HSIC COLR RGBW HSIC DIMX DIM1 DIM2 DIM3 DIM4 HSIC CURV CV 1 CV 2 CV 3 HSIC DERR SAVE BLAK HSIC SLCK HSIC STRB SPEC SPEC CLAS HSIC LIFE...
- Seite 32 DERR: sets how the fixture responses if DMX-signal gets lost. Set SAVE to hold the last received value or BLAK for blackout. SLCK: Settings Lock. In this menu is set whether the menu SET is only accesable after entering the password (ON) or without a password (OFF).
- Seite 33 Current Software Version When the software of the fixture is booting, the current installed software version is shown for about 5 seconds in the display. Functions of the Remote Control STATIC PLAY ON/OFF STATIC CONTROLS R－ A－ G－ B－ COLORKEY CONTROLS EFFECTKEY CONTROLS SPEED (+) DIMMER (-)
-
Seite 34: Using Dmx512 Controller E
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are eight DMX personalities with 3, 3, 4, 4, 5, 6, 10 and 15 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Seite 35 Special Strobe No Strobe 10-99 Strobe (Slow to fast) 100-109 No Strobe 110-179 Lightning Strobe (Slow to fast) 180-189 No Strobe 190-255 Random Strobe (Slow to fast) Classic Strobe 10-19 20-29 30-39 40-49 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149...
- Seite 36 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110 Auto 07 111-120 Auto 08 121-130 Auto 09 131-140 Auto 10 141-150 Custom 01 151-160 Custom 02 161-170 Custom 03 171-180...
- Seite 37 TR16 Mode 0-255 Master Dimmer 0-255 Master Dimmer Fine 0-255 0-255 Red Fine 0-255 Green 0-255 Green Fine 0-255 Blue 0-255 Blue Fine 0-255 Amber 0-255 Amber Fine Colour Macro & White 0-10 No Function 11-30 Red 100% / Green Up / Blue 0% 31-50 Red Down / Green 100% / Blue 0% 51-70...
- Seite 38 50-59 60-69 70-79 80-89 90-99 100-109 110-119 120-129 130-139 140-149 150-159 160-169 170-179 180-189 190-199 200-255 Auto 0-40 No Function 41-50 Auto 01 51-60 Auto 02 61-70 Auto 03 71-80 Auto 04 81-90 Auto 05 91-100 Auto 06 101-110 Auto 07 111-120 Auto 08 121-130...
- Seite 39 ARC.1 0-255 0-255 Green 0-255 Blue AR1.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue ARC.2 0-255 0-255 Green 0-255 Blue 0-255 Amber AR2.D 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue 0-255 Amber AR2.S 0-255 Master Dimmer 0-255 0-255 Green 0-255 Blue...
- Seite 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH Downloaded from www.Manualslib.com manuals search engine...
