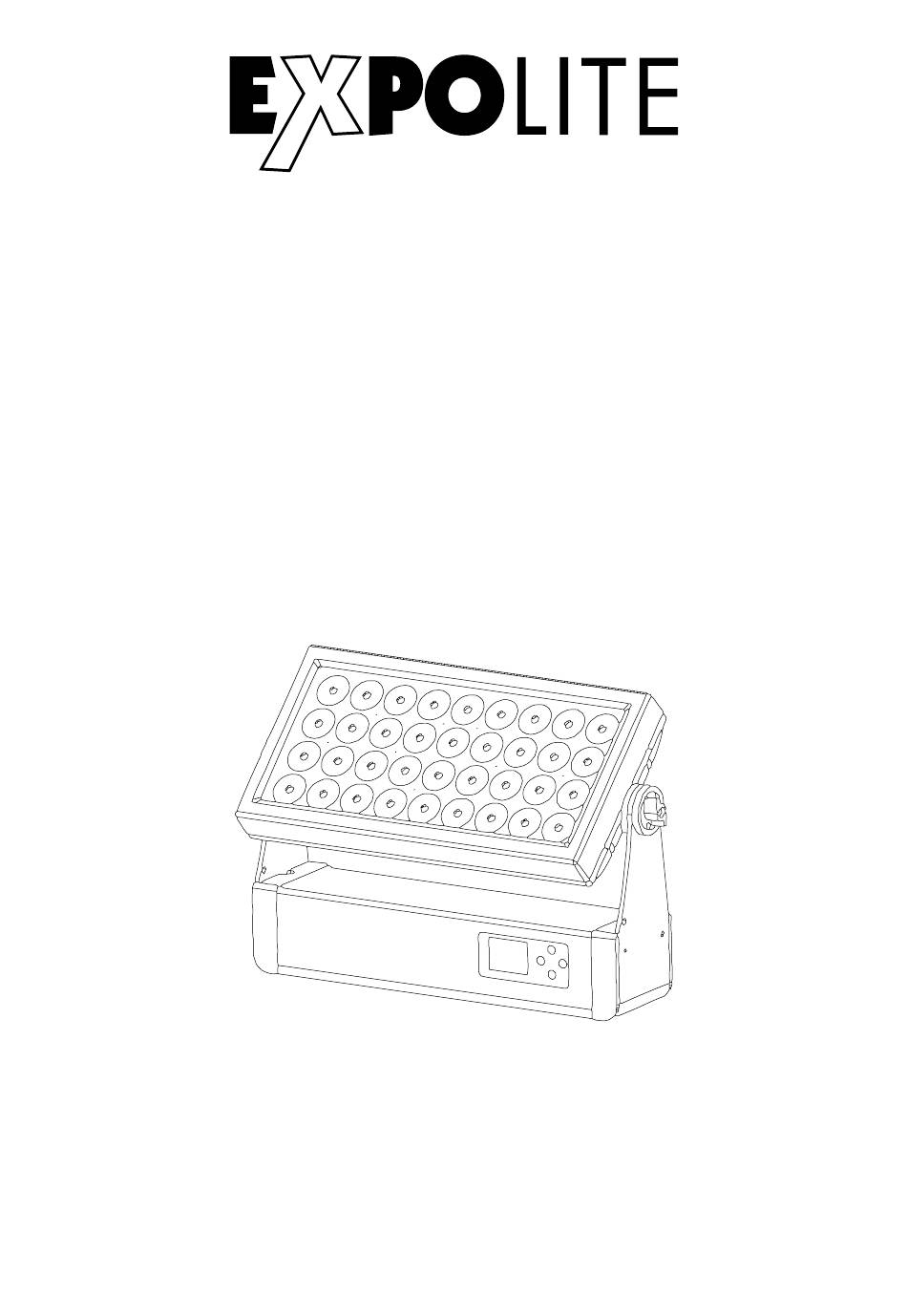

Tour-Cyc 540 RGBW
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led22470
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-38-12
Menu
Control

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite Tour-Cyc 540 RGBW

Inhaltszusammenfassung für Expolite Tour-Cyc 540 RGBW

  • Seite 1 Tour-Cyc 540 RGBW Bedienungsanleitung User Manual Art.Nr.: led22470 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-38-12...
  • Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...

  • Seite 3: Inhaltsverzeichnis

    Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-22 Product Information E-23 Dimensions E-24 Installation E-25 Operation E-26 Using DMX512 Controller E-32...

  • Seite 4: Lieferumfang

    - Expolite Tour-CYC 540 RGBW - Anschlusskabel für Spannungsversorgung - Omega Bügel - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04...

  • Seite 5: Technische Daten D

    36x 15W RGBW** LED Treiberstrom Abstrahlwinkel 45° Steuerung Stand-Alone / DMX512 / WDMX DMX-Kanäle 2 - 29 (2/3/3/4/13/16/29) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren. ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05...

  • Seite 6: Abmessungen

    Abmessungen D-06...
  • Seite 7 Installation Montage Hängend Das Gerät kann an den mitgelieferten Quicklock Montagebügeln hängend montiert werden. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallenversehen werden. Hierzu ist am Gerät eine Öse für Safeties angebracht. Stehend Das Gerät kann direkt auf dem Basement stehend betrieben werden.

  • Seite 8: Bedienung

    Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts In gewähltes Menü springen; Eingabe bestätigen ENTER-Taste: UP-Taste: Aufwärts blättern; Wert erhöhen DOWN-Taste Abwärts blättern; Wert verringern MENU ENTER DOWN Menüstruktur MENU 001 - 512 DMX Address PERSON Set DMX Address DMX Signal Select PERSON MODE...
  • Seite 9 MENU Settings Auto PERSON Fan Set High Reset Wireless DMX Memory Wireless DMX TEST Factory Reset Keylock System Info PERSON Firmware Software Version Vxxx Temperature LED Temp xxxC Temp Unit Fahrenheit Celsius Power on XXX (Hours) Time Info XXX (Hours) Last Run Hrs D-09...
  • Seite 10 DMX-Adresse einstellen MENU DMX Address PERSON Set DMX Address 001 - 512 Im Menü wird im Punkt DMX Address, Untermenü Set DMX Address die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Ansteuerung einstellen MENU MODE DMX Signal Select PERSON...
  • Seite 11 White Cold White Der Tour-Cyc 540 RGBW bietet drei verschiedene Möglichkeiten der Stand-Alone Nutzung: Auto: Im Untermenü Auto können zwei im Gerät gespeicherte automatische Abläufe ausgewählt werden. Unter Auto Fading blendet das Gerät weich zwischen den einzelnen Schritten über, unter Auto Jumping springt das Gerät von Schritt zu Schritt, ohne überzublenden.
  • Seite 12 Verschiedene Einstellungen MENU Settings Settings Display Rev PERSON PERSON Display DMX Fail Hold Blackout Dimmer Curve Linear S-Curve Dimmer Response Halogen White Balance 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Auto Fan Set High Reset Wireless DMX Memory Wireless DMX...
  • Seite 13 Fan Set: der verbaute Lüfter des Gerätes kann wahlweise abhängig von der Temperatur der LED-Einheit in der Intensität gesteuert werden (Auto), oder durchgehend mit voller Geschwindigkeit laufen (High). Wireless DMX: Im Untermenü Wireless DMX kann die aktuell gespeicherte Wireless DMX-Verbindung zurückgesetzt werden (Yes), oder der Vorgang abgebrochen werden (No). Test: bietet die Möglichkeit nacheinander verschiedene Funktionen der LEDs zu testen (ON) oder den Test zu beenden (OFF).

  • Seite 14: Steuerung Mit Dmx512 D

    Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 7 DMX-Personalities (2-/3-/3-/4-/13-/16-/29-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“...
  • Seite 15 3Ch1 Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 6-13 14-21 Amber 22-29 Yellow Amber 30-37 Yellow 38-45 Green 46-53 Turquoise 54-61 Cyan 62-69 Blue 70-77 Lavender 78-85...
  • Seite 16 13Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255...
  • Seite 17 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Seite 18 16Ch Mode 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1 0-255 Red 2 0-255 Green 2 0-255 Blue 2 0-255 White 2 0-255 Red 3 0-255 Green 3 0-255 Blue 3 0-255 White 3 0-255 Red 4 0-255 Green 4 0-255...
  • Seite 19 29Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255...
  • Seite 20 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Seite 21 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1 0-255 Red 2 0-255 Green 2 0-255 Blue 2 0-255 White 2 0-255 Red 3 0-255 Green 3 0-255 Blue 3 0-255 White 3 0-255 Red 4 0-255 Green 4 0-255 Blue 4...

  • Seite 22: Delivery E

    - Expolite Tour-Cyc 540 RGBW - Power connection cable - Omega Brackets - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-22...

  • Seite 23: Product Information E

    Optics 45° Control Stand-Alone / DMX512 / WDMX DMX-Channels 2 - 29 (2/3/3/4/13/16/29) * take note to General Informations for Expolite Units - Notes for Condensation inside Housing. ** Tolerance in colour temperature according to LED manufacturer +/- 10%. E-23...
  • Seite 24 Dimensions E-24...

  • Seite 25: Installation E

    Installation Mounting Hanging The fixture can be mounted in a hanging position using the quicklock brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device.

  • Seite 26: Operation E

    Operation Display Operation MENU: Return to previous menu ENTER: Enter currently selected menu Scroll Up, Increase value Scroll down: Decrease value DOWN: MENU ENTER DOWN Menu Map MENU 001 - 512 DMX Address PERSON Set DMX Address DMX Signal Select PERSON MODE Wireless DMX...
  • Seite 27 MENU Settings Auto PERSON Fan Set High Reset Wireless DMX Memory Wireless DMX TEST Factory Reset Keylock System Info PERSON Firmware Software Version Vxxx Temperature LED Temp xxxC Temp Unit Fahrenheit Celsius Power on XXX (Hours) Time Info XXX (Hours) Last Run Hrs E-27...
  • Seite 28 Setting DMX-Address MENU DMX Address Set DMX Address 001 - 512 PERSON The DMX start address of the fixture is set in the menu DMX Address, submenu Set DMX Address. This is retained even when changing the personality. DMX Signal Select MENU DMX Signal Select PERSON...
  • Seite 29 White Cold White The Tour-Cyc 540 RGBW has three different possibilities of stand-alone usage: Auto: There are two preset automatic sequences which can be choosen in the submenu Auto. Auto Fading fades between the single steps, Auto Jumping is just jumping through the steps, without fading.

  • Seite 30: Miscellaneous Settings

    Miscellaneous Settings MENU Settings Display Rev Settings PERSON PERSON Display DMX Fail Hold Blackout Linear Dimmer Curve S-Curve Dimmer Response Halogen White Balance 0 - 255 Green 0 - 255 Blue 0 - 255 White 0 - 255 Fan Set Auto High Reset Wireless DMX Memory...
  • Seite 31 Fan Set: the speed of the inbuilt fan of the fixture can be controlled depending on the temperature of the LED-unit (Auto), or with non-stop full speed (High). Wireless DMX: The currently saved wireless DMX-connection can be reset (Yes) in the submenu Wireless DMX, or the process can be cancelled (No).

  • Seite 32: Using Dmx512 Controller E

    Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are seven DMX personalities with 2, 3, 3, 4, 13, 16, and 29 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed.
  • Seite 33 3Ch1 Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 6-13 14-21 Amber 22-29 Yellow Amber 30-37 Yellow 38-45 Green 46-53 Turquoise 54-61 Cyan 62-69 Blue 70-77 Lavender 78-85...
  • Seite 34 13Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255...
  • Seite 35 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Seite 36 16Ch Mode 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1 0-255 Red 2 0-255 Green 2 0-255 Blue 2 0-255 White 2 0-255 Red 3 0-255 Green 3 0-255 Blue 3 0-255 White 3 0-255 Red 4 0-255 Green 4 0-255...
  • Seite 37 29Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127 Strobe Break Effect (Slow to fast) 128-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255...
  • Seite 38 Rainbow Effect Rainbow Off 7-21 Rainbow 1 22-37 Rainbow 2 38-53 Rainbow 3 54-69 Rainbow 4 70-85 Rainbow 5 86-101 Rainbow 6 102-117 Rainbow 7 118-133 Rainbow 8 134-149 Rainbow 9 150-165 Rainbow 10 166-181 Rainbow 11 182-197 Rainbow 12 198-213 Rainbow 13 214-229...
  • Seite 39 0-255 Red 1 0-255 Green 1 0-255 Blue 1 0-255 White 1 0-255 Red 2 0-255 Green 2 0-255 Blue 2 0-255 White 2 0-255 Red 3 0-255 Green 3 0-255 Blue 3 0-255 White 3 0-255 Red 4 0-255 Green 4 0-255 Blue 4...
  • Seite 40 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
