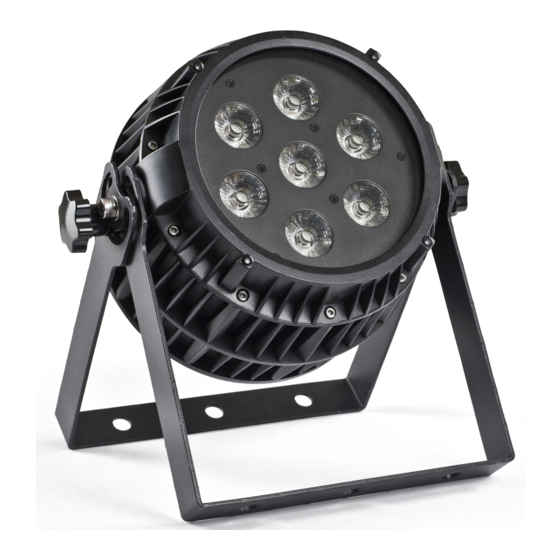

Expolite TourPar Akku Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
TourPar Akku
User Manual
Art.Nr.: led51000
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-51-32
Menu
Control
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourPar Akku
Inhaltszusammenfassung für Expolite TourPar Akku

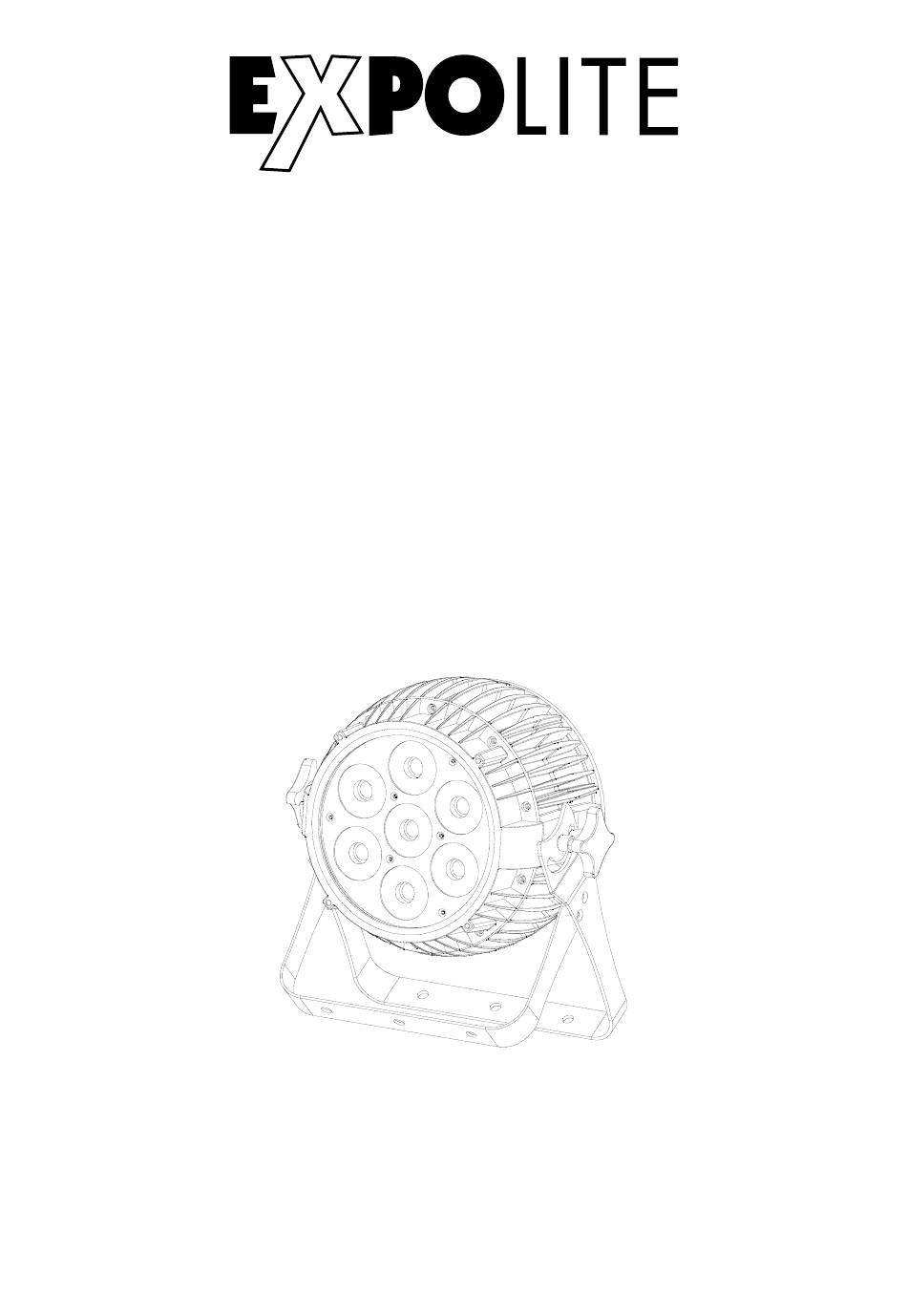

- Seite 1 TourPar Akku Bedienungsanleitung User Manual Art.Nr.: led51000 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-51-32...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-11 Delivery E-14 Product Information E-15 Dimensions E-16 Installation E-17 Operation E-18 Using DMX512 Controller E-21... -
Seite 4: Lieferumfang
Lieferumfang - Expolite TourPar Akku - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Stand-Alone / DMX512 / WDMX DMX-Kanäle 6 - 11 (6/7/8/11) Akkulaufzeit Ca. sechs bis zehn Stunden Ladezeit Ca. vier Stunden * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON Addr HSIC 0 - 512 PERSON SLAU HSIC SLAu PERSON... - Seite 9 DMX-Adresse einstellen MENU HSIC PERSON Addr 0 - 512 Im Menü Addr wird die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU Chnd HSIC HSIC PERSON HSIC HSIC HSIC 11Ch Im Menü Chnd wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi 6Ch, 7Ch, 8Ch und 11Ch zur Verfügung.
- Seite 10 Der TourPar Akku bietet verschiedene Möglichkeiten der Stand-Alone Nutzung: Static: In den folgenden Menüs kann eine statische Szene für den Stand-Alone Betrieb eingestellt werden: FLAS (Stroboskop), rL-- (Rot), GL-- (Grün), bL--(Blau), AL-- (Amber), UL-- (Weiß) und uL-- (UV). Diese wird anhand der DMX-Werteskala 0-255 eingestellt.
-
Seite 11: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (6-/7-/8-/11-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 24 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
