Handprüfpumpe
CPP 7

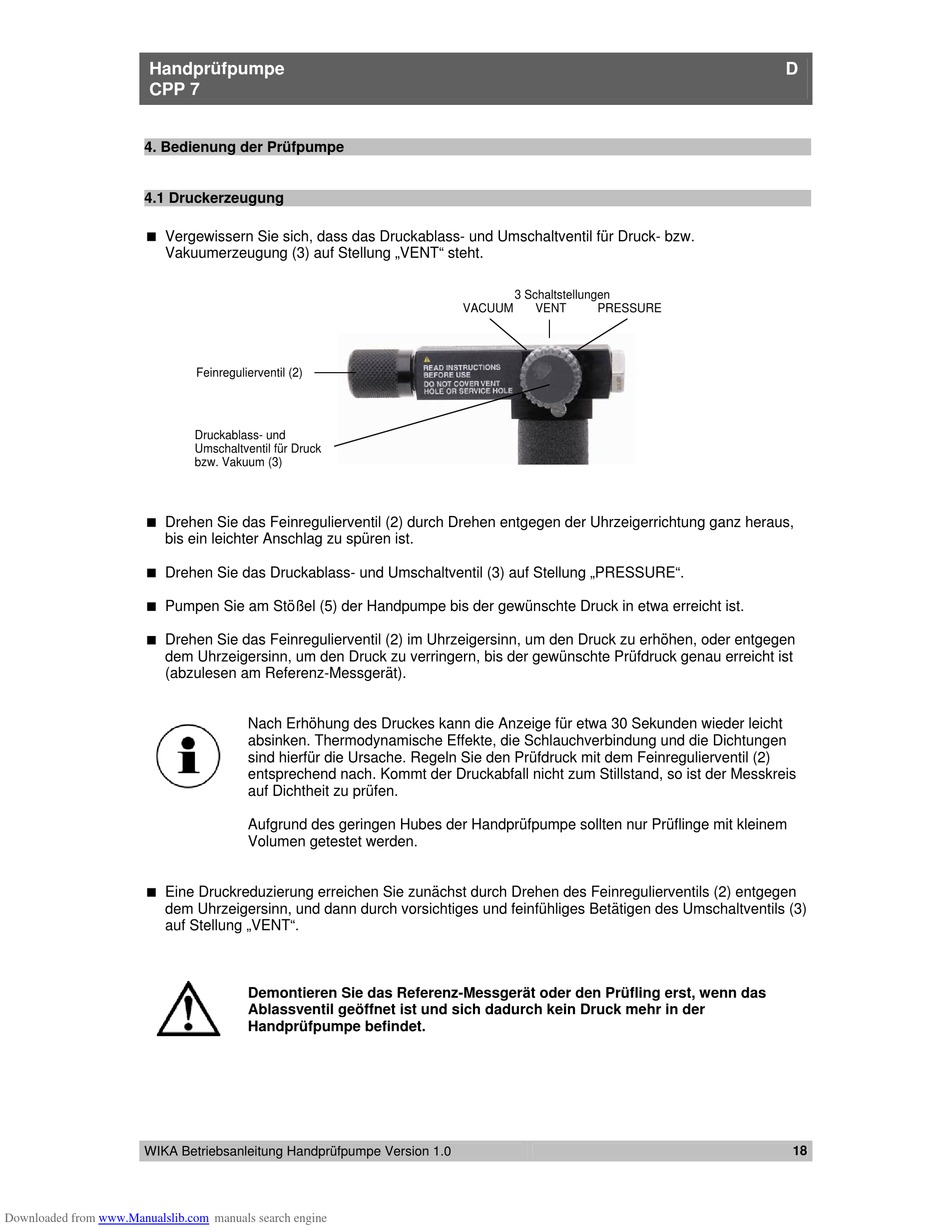

4. Bedienung der Prüfpumpe

4.1 Druckerzeugung

 Vergewissern Sie sich, dass das Druckablass- und Umschaltventil für Druck- bzw.
Vakuumerzeugung (3) auf Stellung „VENT" steht.
 Drehen Sie das Feinregulierventil (2) durch Drehen entgegen der Uhrzeigerrichtung ganz heraus,
bis ein leichter Anschlag zu spüren ist.
 Drehen Sie das Druckablass- und Umschaltventil (3) auf Stellung „PRESSURE".
 Pumpen Sie am Stößel (5) der Handpumpe bis der gewünschte Druck in etwa erreicht ist.
 Drehen Sie das Feinregulierventil (2) im Uhrzeigersinn, um den Druck zu erhöhen, oder entgegen
dem Uhrzeigersinn, um den Druck zu verringern, bis der gewünschte Prüfdruck genau erreicht ist
(abzulesen am Referenz-Messgerät).
 Eine Druckreduzierung erreichen Sie zunächst durch Drehen des Feinregulierventils (2) entgegen
dem Uhrzeigersinn, und dann durch vorsichtiges und feinfühliges Betätigen des Umschaltventils (3)
auf Stellung „VENT".
WIKA Betriebsanleitung Handprüfpumpe Version 1.0
Downloaded from www.Manualslib.com
Feinregulierventil (2)
Druckablass- und
Umschaltventil für Druck
bzw. Vakuum (3)
Nach Erhöhung des Druckes kann die Anzeige für etwa 30 Sekunden wieder leicht
absinken. Thermodynamische Effekte, die Schlauchverbindung und die Dichtungen
sind hierfür die Ursache. Regeln Sie den Prüfdruck mit dem Feinregulierventil (2)
entsprechend nach. Kommt der Druckabfall nicht zum Stillstand, so ist der Messkreis
auf Dichtheit zu prüfen.
Aufgrund des geringen Hubes der Handprüfpumpe sollten nur Prüflinge mit kleinem
Volumen getestet werden.
Demontieren Sie das Referenz-Messgerät oder den Prüfling erst, wenn das
Ablassventil geöffnet ist und sich dadurch kein Druck mehr in der
Handprüfpumpe befindet.
manuals search engine
3 Schaltstellungen
VACUUM VENT PRESSURE
D
.
.
18
